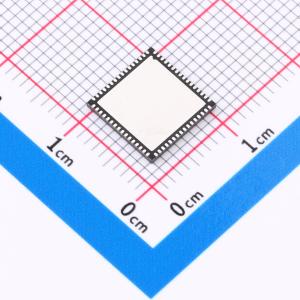

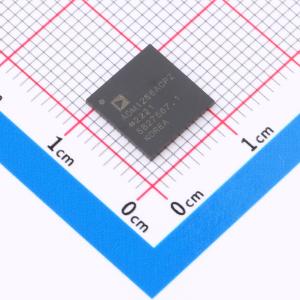

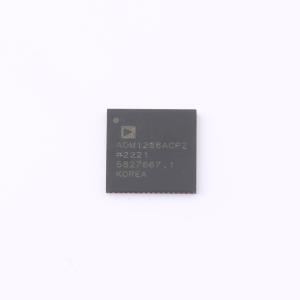

温馨提醒：图片仅供参考，商品以实物为准

ADM1266ACPZ

具裕量控制和故障记录功能的可级联超级时序控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM1266超级时序控制器是一款可配置的监控/时序控制设备，为多达17路电源的系统提供了用于电源监控和时序控制的单芯片解决方案。对于电源数量更多（最多257路）的系统，最多16片ADM1266设备的工作可通过专有的两线接口（设备间总线）实现同步。时序引擎（SE）对电源故障检测器（SFD）、可编程驱动器输入/输出（PDIO）、通用输入/输出（GPIO）和定时器进行监控，并根据需要控制PDIO和GPIO对电源进行上电和下电时序控制
品牌名称: ADI(亚德诺)
商品型号: ADM1266ACPZ
商品编号: C657882
商品封装: LFCSP-64(9x9)
包装方式: 托盘
商品毛重: 0.23克(g)

商品参数

商品概述

ADM1266超级定序器是一款可配置的监控/定序设备，为多达17个电源的系统提供了用于电源监控和定序的单芯片解决方案。对于电源数量更多（最多257个）的系统，最多16个ADM1266设备的操作可通过专有的两线接口（设备间总线）实现同步。定序引擎（SE）监控电源故障检测器（SFD）、可编程驱动器输入/输出（PDIO）、通用输入/输出（GPIO）和定时器，并根据需要控制PDIO和GPIO对电源进行上电和下电定序。该设备的逻辑核心是一款Arm Cortex - M3微控制器。固件由亚德诺半导体技术有限公司（Analog Devices, Inc.）提供，所有配置均通过直观的图形用户界面（GUI）完成。此外，ADM1266集成了一个模数转换器（ADC）和电压输出数模转换器（DAC），可用于调节直流 - 直流转换器的反馈节点或参考电压，以实现闭环、自主裕量调节系统。当定序引擎配置发出指令时，一块非易失性EEPROM可用于记录电压、时间和故障信息。

商品特性

为多达17个电源提供完整的监控和定序解决方案
通过将额外的ADM1266集成电路连接到两线设备间总线，可扩展至257个电源
完全可编程的定序引擎
17个电源故障检测器可对电源进行实时监控，VH1至VH4（VHx）为0.4 V至15 V，VP1至VP13（VPx）为0.4 V至5 V
设备由VH1和VH2输入中较高的电压供电，以提高操作冗余性
12位ADC用于回读所有受监控的电压
黑匣子非易失性故障记录
16个PDIO
9个GPIO
9个电压输出8位DAC允许通过直流 - 直流转换器的微调/反馈节点进行电压裕量调节
主存储器和备份存储器
符合行业标准PMBus接口
采用9 mm×9 mm、64引脚封装

应用领域

通信基础设施
工业测试与测量

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	序列发生器
	输出类型	开漏；推挽
	工作电压	3V~15V
	复位有效电平	-
	阈值电压	-

	属性	参数值
	受监控电压数	17
	手动复位	无
	看门狗定时器	有
	复位超时	-
	工作温度	-40℃~+85℃@(TJ)
	静态电流(Iq)	16mA
