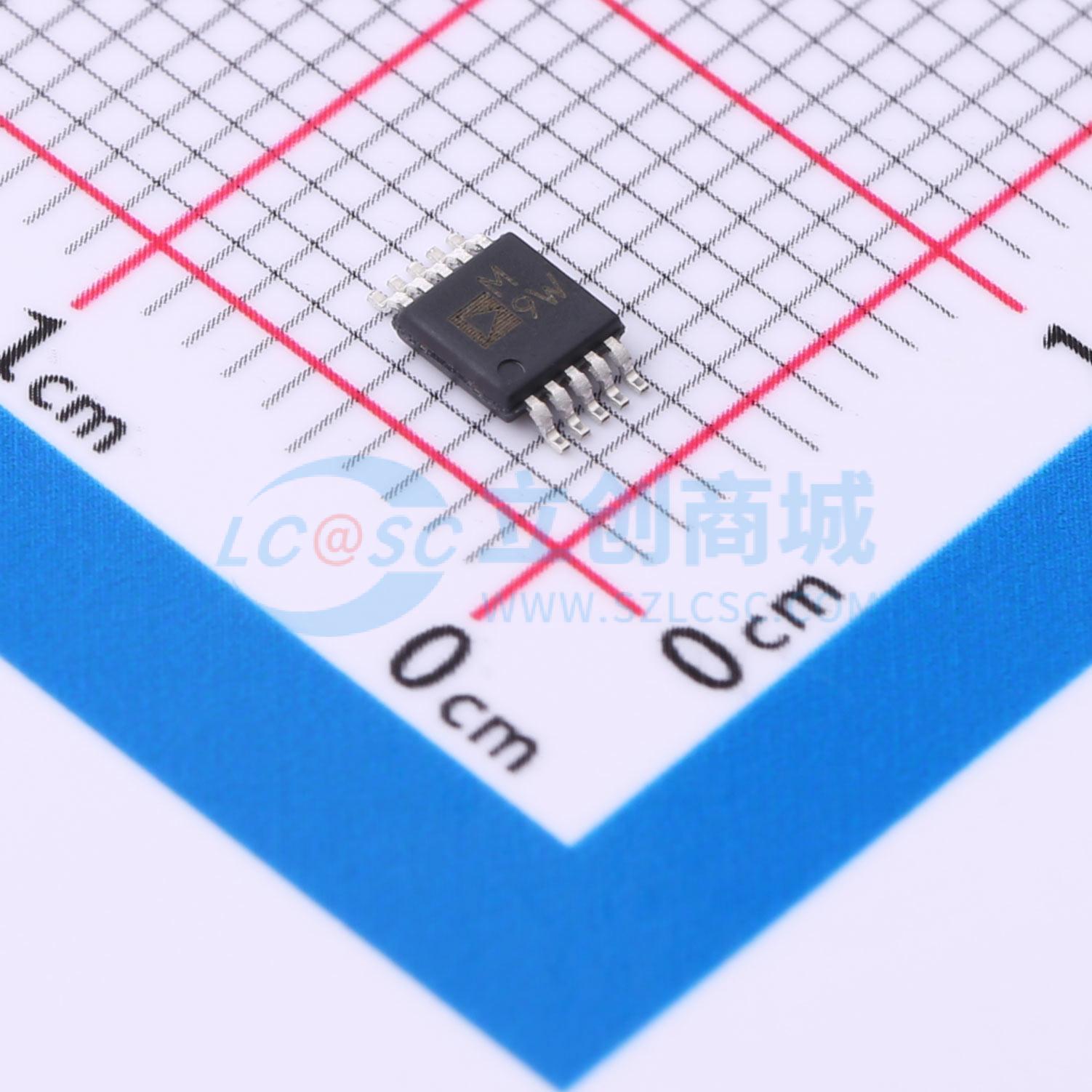

温馨提醒：图片仅供参考，商品以实物为准

ADM1185ARMZ-1REEL7

四电压监控器和时序控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: ADM1185 是一款集成式 4 通道电压监控与排序器件。VCC 引脚需要 2.7V 至 5.5V 的电源为器件供电。四个精密比较器可监控四路电压轨
品牌名称: ADI(亚德诺)
商品型号: ADM1185ARMZ-1REEL7
商品编号: C657865
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

ADM1185是一款集成式4通道电压监测与排序器件。VCC引脚需要2.7 V至5.5 V的电源为器件供电。四个精密比较器用于监测四条电压轨。所有比较器均采用0.6 V基准电压，最坏情况下的精度为0.8%。VIN1、VIN2、VIN3和VIN4引脚外部的电阻网络可设置被监测电源轨的跳变点。数字内核用于解读比较器输出的状态。内部延时可用于对由输出端使能的后续电源进行启动排序。同时也能检测出超出范围的电源，并相应地禁用合适的输出。 ADM1185有四个漏极开路输出。在典型配置中，OUT1至OUT3用于使能电源，而PWRGD是一个通用的电源正常输出，指示所有被监测电源的状态。 ADM1185采用10引脚迷你小外形封装（MSOP）。

商品特性

VCC引脚供电电压范围为2.7 V至5.5 V
通过精度为0.8%的比较器监测4路电源
带内部超时功能的逻辑内核提供电源排序和故障保护
4个输入可通过电阻分压器编程以监测不同的电压电平
3个漏极开路使能输出
漏极开路电源正常输出（PWRGD）
10引脚MSOP封装

应用领域

监测与报警功能
电源排序
电信和数据通信设备
个人电脑/服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	2.7V~5.5V
	复位有效电平	高电平有效

	属性	参数值
	阈值电压	600mV
	受监控电压数	4
	复位超时	190ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	80uA
