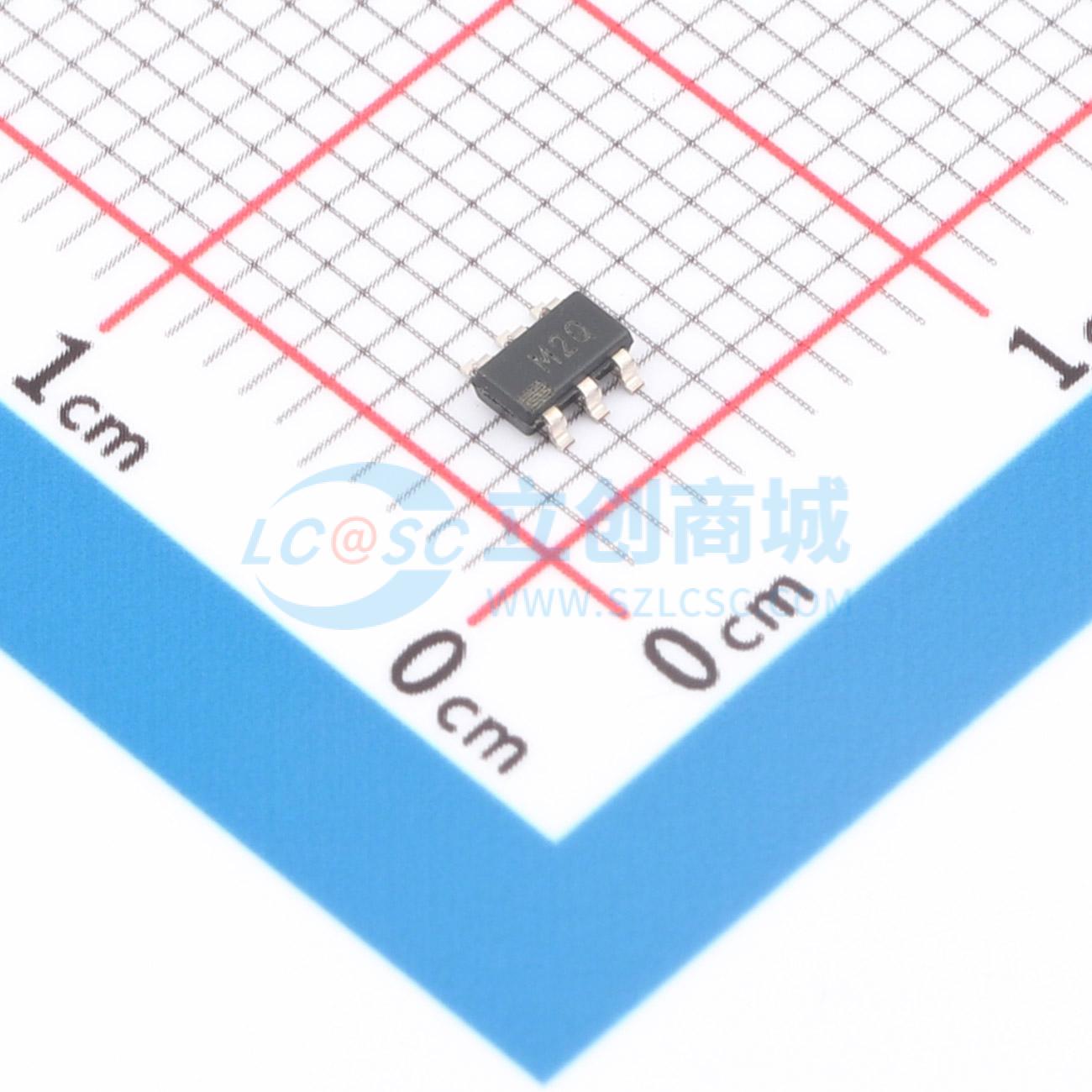

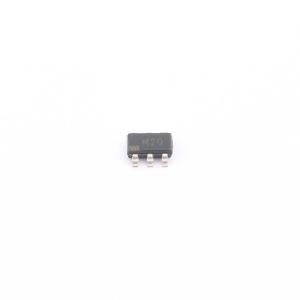

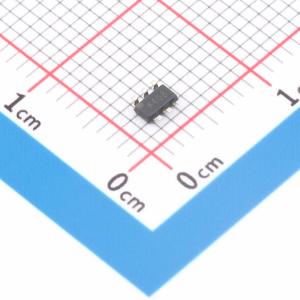

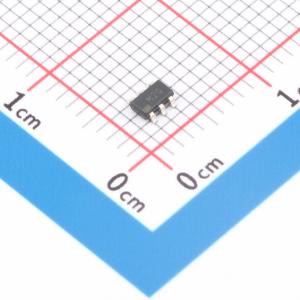

温馨提醒：图片仅供参考，商品以实物为准

ADM4210-2AUJZ-RL7

低压热插拔控制器，采用6引脚TSOT封装

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADM4210是一款热插拔控制器，可安全地实现印刷电路板在带电背板上的插拔操作。这通过一个外部N沟道功率MOSFET和一个电流控制环路来实现，该电流控制环路通过一个检测电阻监测负载电流。内部电荷泵用于增强N沟道FET的栅极电压
品牌名称: ADI(亚德诺)
商品型号: ADM4210-2AUJZ-RL7
商品编号: C658238
商品封装: TSOT-6
包装方式: 编带
商品毛重: 0.038克(g)

商品概述

ADM4210是一款热插拔控制器，可安全地实现印刷电路板在带电背板上的插拔操作。这通过一个外部N沟道功率MOSFET和一个电流控制环路来实现，该环路通过一个检测电阻监测负载电流。内部电荷泵用于增强N沟道FET的栅极驱动能力。当检测到过流情况时，FET的栅极电压会降低，以限制通过检测电阻的电流。在过流期间，TIMER电容决定了FET在限流模式下的工作时间，直至其关闭。ON (ON-CLR)引脚是器件的使能输入，也可用于监测输入电源电压。ADM4210的工作电源电压范围为2.7 V至16.5 V。 ADM4210有两种型号可供选择：ADM4210 - 1在过流故障时具有自动重试功能，ADM4210 - 2在过流故障时具有锁断功能。切换ON (ON-CLR)引脚可复位锁断故障。ADM4210采用6引脚TSOT封装。

商品特性

可控制2.7 V至16.5 V的电源轨
允许受保护的电路板在带电背板上插拔
外部检测电阻结合断路器提供可调的模拟电流限制
快速响应，限制峰值故障电流
为外部N沟道FET开关提供电荷泵栅极驱动
过流故障时可自动重试或锁断
欠压锁定功能
薄型（1 mm）6引脚TSOT封装
引脚与LTC4210 - 1和LTC4210 - 2兼容

应用领域

热插拔板插入：线卡、RAID系统
工业高端开关/断路器
电子断路器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	浪涌保护器
	通道数	1
	工作电压	2.7V~16.5V

	属性	参数值
	安装方式	-
	工作温度	-40℃~+85℃
