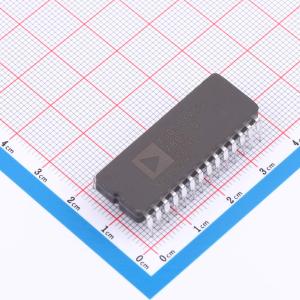

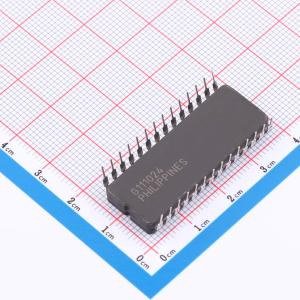

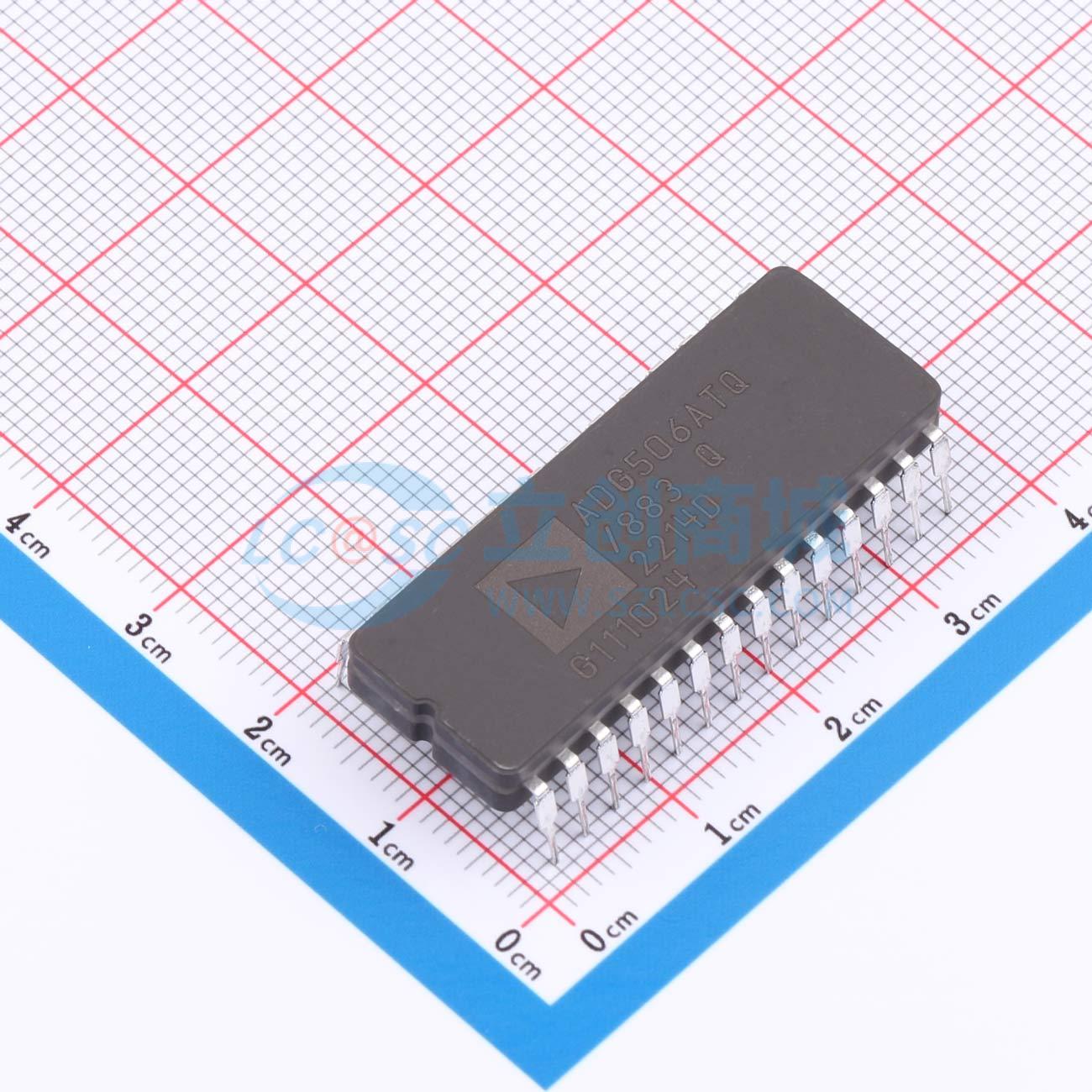

ADG506ATQ/883B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CMOS 模拟多路复用器有 16 通道和双 8 通道，前者可将 16 个输入之一切换到公共输出，取决于四个二进制地址和使能输入状态；后者可将八个差分输入之一切换到公共差分输出，取决于三个二进制地址和使能输入状态。两者都有 TTL 和 5V CMOS 逻辑兼容数字输入。该模拟多路复用器采用增强型 LC²MOS 工艺设计，信号能力从 VSS 到 VDD，可在 10.8V 至 16.5V 单电源或双电源范围内工作。这些多路复用器还具有高开关速度和低 RON。
品牌名称: ADI(亚德诺)
商品型号: ADG506ATQ/883B
商品编号: C657403
商品封装: CDIP-28
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	导通时间(ton)	300ns
	导通电阻(Ron)	280Ω
	工作温度	-55℃~+125℃

商品概述

ADG506A和ADG507A分别是16通道和双8通道的CMOS单片模拟多路复用器。ADG506A根据四个二进制地址和一个使能输入的状态，将16个输入中的一个切换到一个公共输出。ADG507A则根据三个二进制地址和一个使能输入的状态，将八个差分输入中的一个切换到一个公共差分输出。这两种器件都具有TTL和5 V CMOS逻辑兼容的数字输入。

ADG506A和ADG507A设计采用了增强型LC2MOS工艺，这提高了从VSS到VDD的信号处理能力，并能够在宽范围的电源电压下工作。这些器件可以在10.8 V至16.5 V的单电源或双电源范围内舒适地工作。这些多路复用器还具有高速切换和低导通电阻的特点。

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(12个/管，最小起订量 1 个)

个

起订量：1 个12个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	1
	工作电压	-16.5V~-10.8V；10.8V~16.5V
