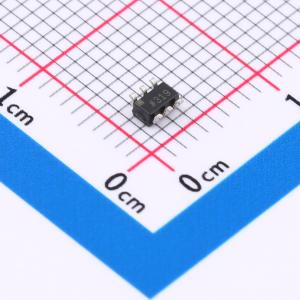

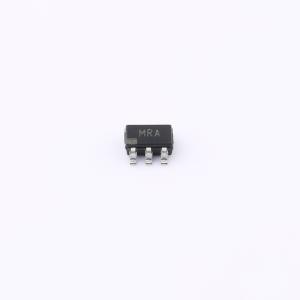

ADM1070ARTZ-REEL7

ADM1070是一款负电压热插拔控制器，可使电路板安全地插入带电的 -48 V背板或从其中移除。该器件通过提供强大的电流限制、针对瞬态和非瞬态短路以及过压和欠压情况的保护来实现这一功能。ADM1070通常在高达 -80 V的负电压下工作，并且能够承受高达 -200 V的瞬态电压。

通过控制外部N沟道FET的栅极驱动，浪涌电流被限制在一个可编程的值。电流限制可以通过选择检测电阻RSENSE来控制。片上定时器通过脉宽调制提供对浪涌电流的额外控制，使最大电流仅在3%的时间内流动。电流限制超时后会自动重启。连续七次自动重启后，故障将被锁存，器件进入关断状态，外部FET被禁用，直到电源复位。

ADM1070还具有单引脚欠压和过压检测功能。如果在UV/OV引脚上检测到非瞬态电压低于欠压阈值（通常为 -36 V）或高于过压阈值（通常为 -77 V），FET将关闭。ADM1070的工作电压窗口是可编程的，由比率R1/R2决定。

欠压和过压检测以及电流限制的时间滤波可通过TIMER引脚进行编程。连接在TIMER引脚和VEE之间的外部电容决定了欠压/过压时间滤波器和电流限制超时时间。如果该引脚连接到VEE，时间滤波器值和电流限制超时将恢复为默认值。

ADM1070采用BiCMOS技术制造，以实现最低功耗。该器件采用小型6引脚SOT - 23封装。

• 允许从带电的 -48 V背板安全插入和移除电路板
• 通常在 -36 V至 -80 V电压下工作
• 能承受高达 -200 V的瞬态电压（受外部元件限制）
• 用于浪涌控制和短路保护的精确可编程线性电流限制
• 可编程的电流限制超时时间
• 有限的连续重试：电流限制超时后自动重启，连续七次自动重启后关断，可抵御阶跃感应电流尖峰
• 无TIMER电容时提供默认定时
• 单引脚欠压/过压检测
• 可编程的工作电压窗口
• 可编程的欠压/过压时间滤波器
• 小型6引脚SOT - 23封装

• 中心局交换
• -48 V分布式电源系统
• 负电源控制
• 热插拔电路板
• 电子断路器
• 高可用性服务器
• 可编程电流限制电路
• -48 V电源模块
