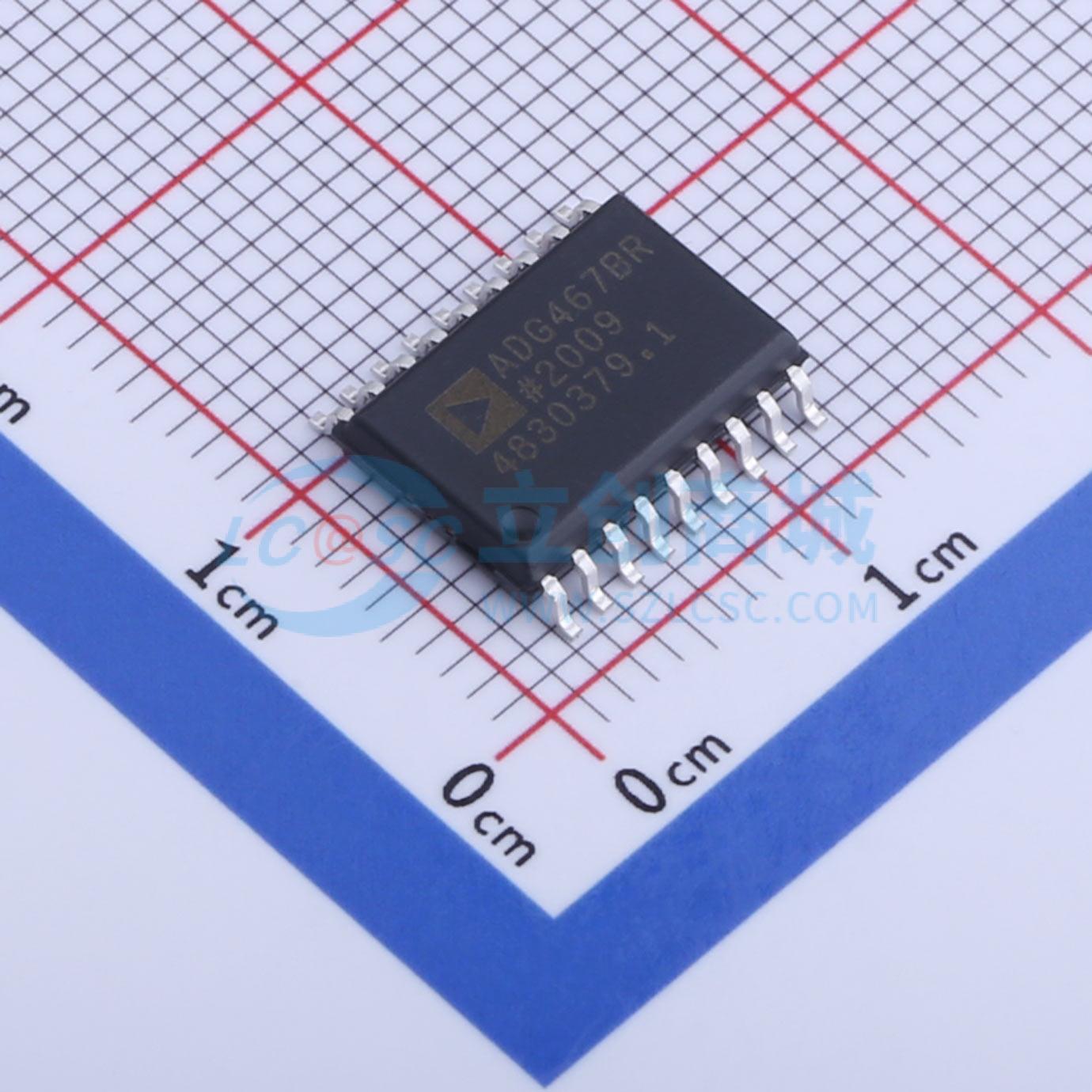

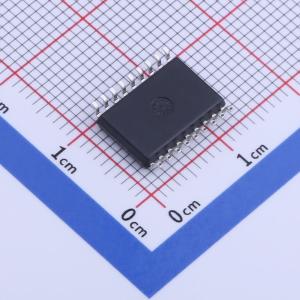

ADG467BRZ-REEL

ADG467 是一个八通道保护器。该通道保护器串联在信号路径中。无论电源是否存在，通道保护器都能保护信号路径中的敏感组件免受电压瞬变的影响。因此，这些通道保护器非常适合用于不能始终保证正确电源时序的应用（例如，热插拔机架系统）以保护模拟输入。这一点将在后面进一步描述，并且在应用信息部分给出了一些示例电路。

每个通道保护器都有独立的操作，并由一个N沟道MOSFET、一个P沟道MOSFET和另一个N沟道MOSFET串联组成。在正常操作期间，通道保护器的行为就像一个串联电阻，即 (VSS + 1.5 V < VIN < VDD - 1.5 V)。当某个通道的模拟输入超过电源（包括VDD和VSS = 0 V）时，其中一个MOSFET会关闭，将输出钳位到VSS + 1.5 V或VDD - 1.5 V。在过压或电源丢失的情况下，提供了电路和信号源保护。通道保护器可以承受-40 V至+40 V的过压输入。请参见电路信息部分。

ADG467 可以使用双极性和单极性电源工作。当连接电源时，通道通常是导通的；当断开电源时，通道是开路的。在±15 V的电源下，ADG467的导通电阻典型值为62 Ω，漏电流最大为±1 nA。当断开电源时，输入漏电流约为±0.5 nA（典型值）。

ADG467 提供18引脚SOIC封装和20引脚SSOP封装。

• 故障和过电压保护高达 ±40 V
• 信号路径在断电时开路
• 通电时信号路径电阻为 Ron
• 最大供电电压 44 V
• 低导通电阻：典型值 62 Ω
• 最大路径电流泄漏 ±η nA
• 25°C 时低 Ron 匹配（最大 5 Ω）
• 低功耗：典型值 0.8 μW
• 防闩锁结构
• 可承受连续电压输入从 -40 V 到 +40 V
• 断电时，电流限制在微安级别
• 沟槽隔离防闩锁结构

• 自动测试设备（ATE）
• 敏感测量设备
• 热插拔机架系统
