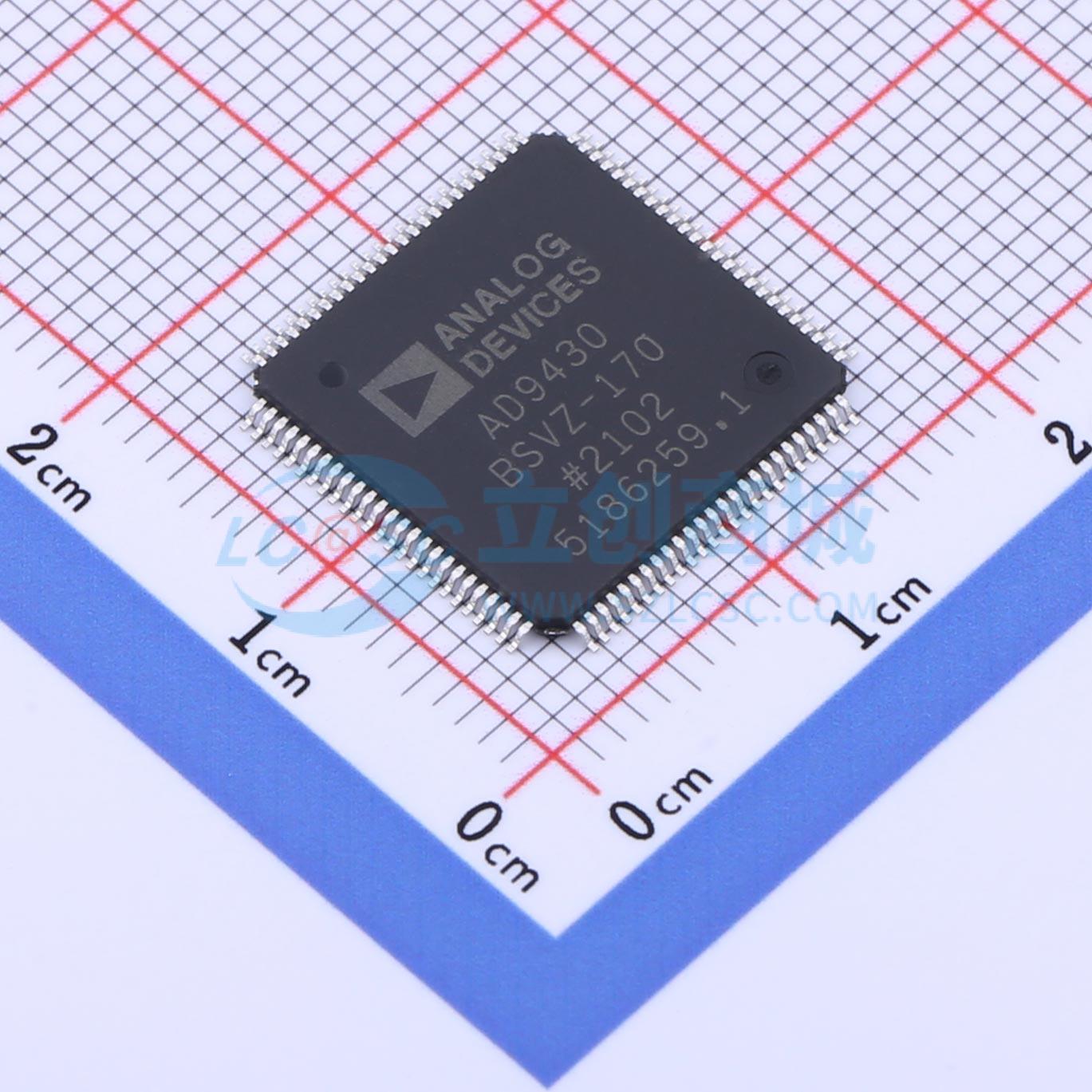

AD9430BSVZ-170实物图

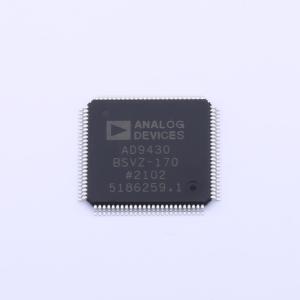

  • AD9430BSVZ-170商品缩略图

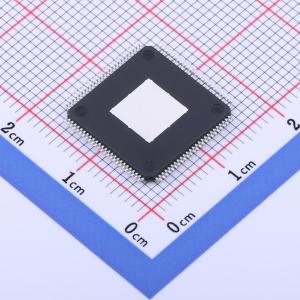

  • AD9430BSVZ-170商品缩略图
  • AD9430BSVZ-170商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD9430BSVZ-170

12位,170/210 MSPS,3.3 V A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
12位、170/210 MSPS、3.3 V ADC
品牌名称
ADI(亚德诺)
商品型号
AD9430BSVZ-170
商品编号
C653467
商品封装
TQFP-100-EP(14x14)​
包装方式
托盘
商品毛重
22.8克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率12位
采样率170MHz
通道数1
工作电压3.3V
接口类型LVDS
差分输入
属性参数值
积分非线性0.5LSB
工作温度-40℃~+85℃
信噪比65dB
时钟/振荡器外置
时钟频率(fc)170MHz
基准电压源内置

商品概述

AD9430是一款12位单片采样模数转换器(ADC),针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达210 MSPS,并且针对宽带载波和宽带系统中的出色动态性能进行了优化。芯片上集成了所有必要的功能,包括跟踪保持器(T/H)和基准源,可提供完整的转换解决方案。 该ADC需要3.3 V电源和差分ENCODE时钟才能实现全性能运行。数字输出与TTL/CMOS或LVDS兼容,支持补码或偏移二进制格式。独立的输出电源引脚支持与3.3 V CMOS逻辑接口。 两条输出总线在CMOS模式下支持速率高达105 MSPS的解复用数据。在CMOS模式下,支持数据同步输入以实现正确的输出数据端口对齐,并且提供数据时钟输出以实现正确的输出数据时序。在LVDS模式下,芯片以ENCODE时钟速率提供数据。 AD9430采用先进的BiCMOS工艺制造,采用100引脚表面贴装塑料封装(100 -PAD TQFP),工作温度范围为工业级(-40°C至+85°C)。

商品特性

  • 在210 MSPS、fIN = 70 MHz时,SNR = 65 dB
  • 在210 MSPS、fIN = 70 MHz(–0.5 dBFS)时,ENOB为10.6
  • 在210 MSPS、fIN = 70 MHz(–0.5 dBFS)时,SFDR = 80 dBc
  • 出色的线性度:典型DNL = ±0.3 LSB,典型INL = ±0.5 LSB
  • 两种输出数据选项:每个3.3 V CMOS解复用输出速率为105 MSPS,支持交错或并行数据输出选项
  • 210 MSPS的LVDS输出
  • 700 MHz全功率模拟带宽
  • 片上基准源和跟踪保持器
  • 在210 MSPS时,典型功耗为1.3 W
  • 1.5 V输入电压范围
  • 3.3 V电源供电
  • 输出数据格式可选
  • 提供数据同步输入和数据时钟输出
  • 时钟占空比稳定器

应用领域

  • 无线和有线宽带通信
  • 电缆反向路径
  • 通信测试设备
  • 功率放大器线性化
