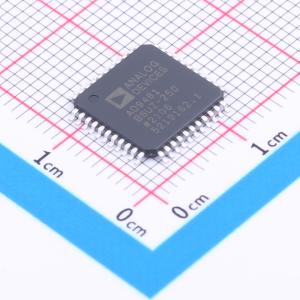

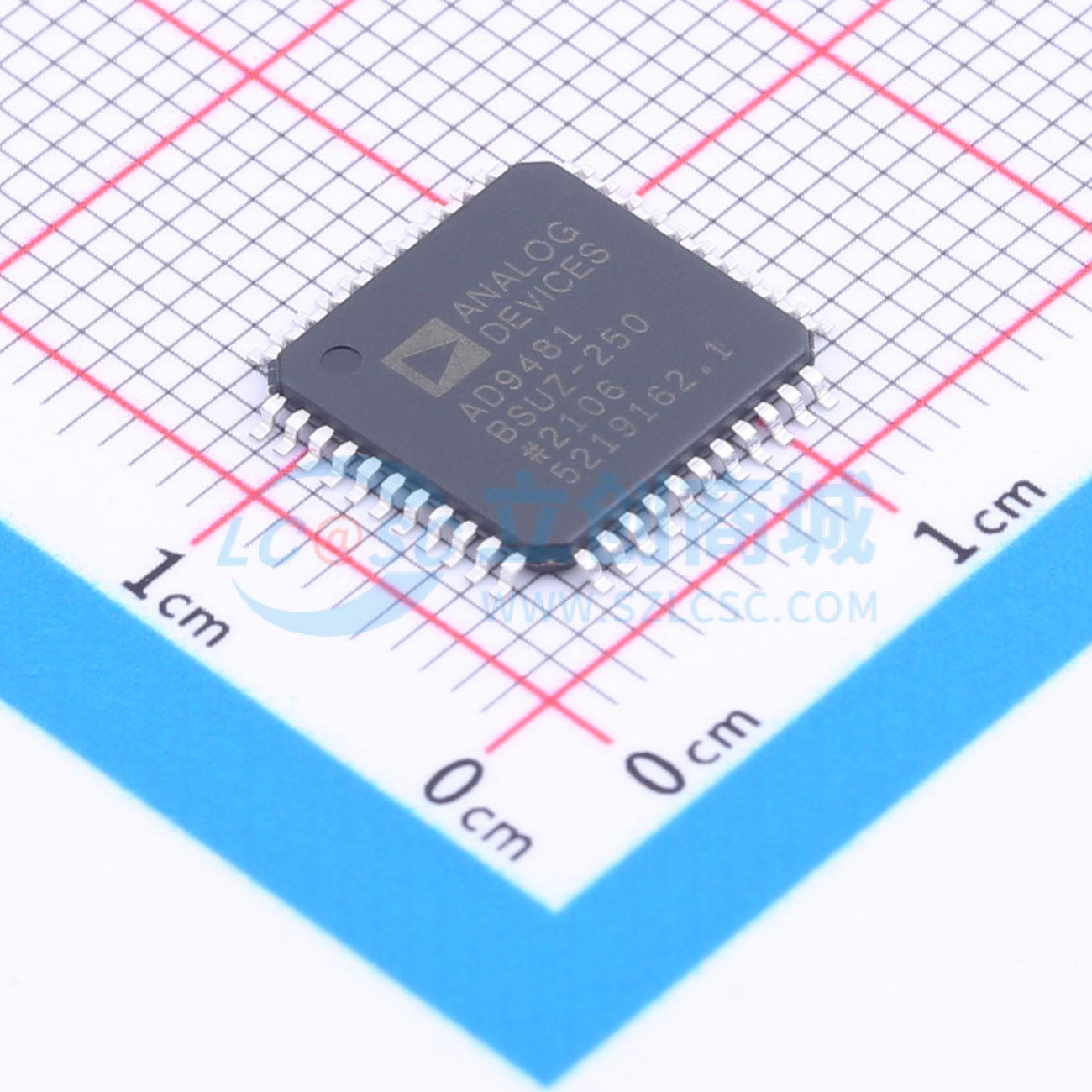

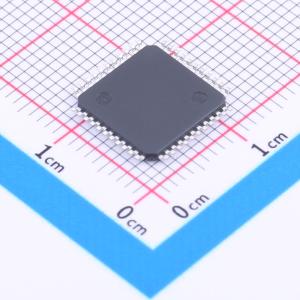

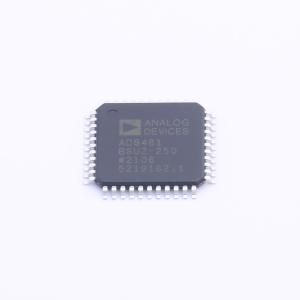

AD9481BSUZ-250

8位、250 MSPS、3.3 V ADC

描述: AD9481是一款8位单片模数转换器(ADC)，专为高速和低功耗而优化。该产品在250MSPS的转换速率下具有出色的线性和动态性能。
品牌名称: ADI(亚德诺)
商品型号: AD9481BSUZ-250
商品编号: C653479
商品封装: TQFP-44(10x10)
包装方式: 托盘
商品毛重: 3.45克(g)

商品参数

商品概述

AD9481是一款8位单片式模数转换器（ADC），针对高速和低功耗进行了优化。该产品体积小巧、使用方便，转换速率可达250 MSPS，在整个工作范围内具有出色的线性度和动态性能。为了降低系统成本和功耗，AD9481内置了基准源和跟踪保持电路。用户只需提供3.3 V电源和差分编码时钟。在许多应用中，无需外部基准源或驱动组件。数字输出与TTL/CMOS兼容，可选择补码或二进制输出格式。输出数据位与输出时钟以交错方式提供，简化了数据采集。 AD9481采用无铅44引脚表面贴装封装（TQFP - 44），工作温度范围为工业级（-40°C至+85°C）。

商品特性

差分非线性（ΔNL） = ±0.35 LSB
积分非线性（INL） = ±0.26 LSB
单3.3 V电源供电（3.0 V至3.6 V）
250 MSPS时功耗为439 mW
±峰 - 峰模拟输入范围
内置1.0 V基准源
单端或差分模拟输入
解复用CMOS输出
掉电模式
时钟占空比稳定器

应用领域

数字示波器
仪器仪表和测量
通信点对点无线电
数字预失真环路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	250MHz
	通道数	-
	工作电压	3V~3.6V

	属性	参数值
	接口类型	并行
	差分输入	-
	积分非线性	0.26LSB
	工作温度	-40℃~+85℃
