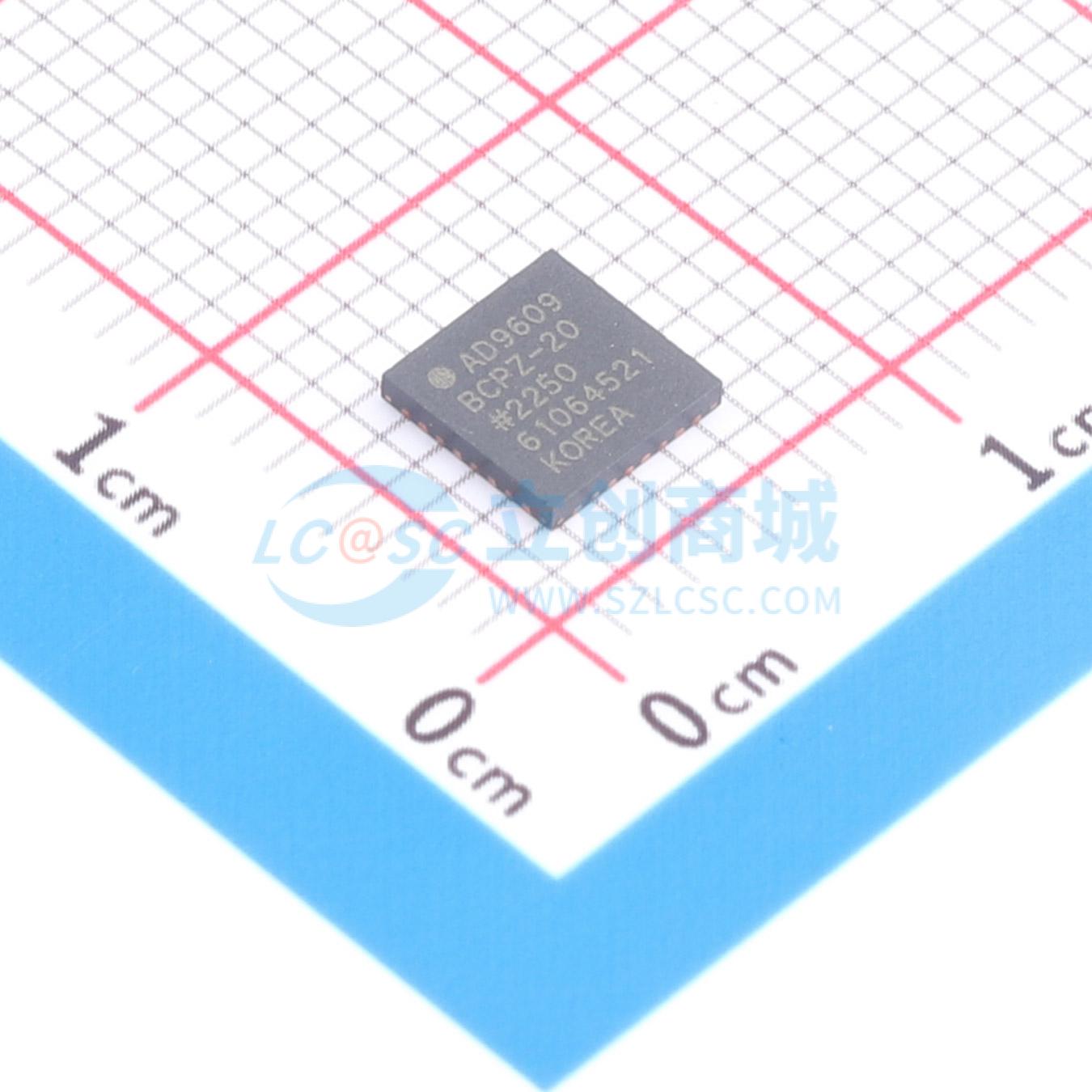

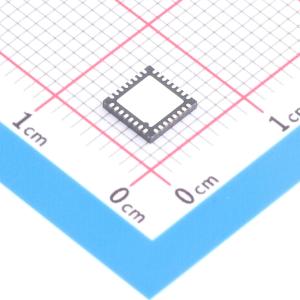

AD9609BCPZ-20

AD9609是一款单通道、1.8 V供电的单片式10位、20/40/65/80 MSPS模数转换器（ADC）。它具备高性能采样保持电路和片上电压基准。 该产品采用多级差分流水线架构，并带有输出误差校正逻辑，可在80 MSPS数据速率下实现10位精度，并保证在整个工作温度范围内无漏码。 这款ADC具备多种特性，旨在实现最大灵活性并降低系统成本，例如可编程时钟和数据对齐以及可编程数字测试模式生成。可用的数字测试模式包括内置的确定性和伪随机模式，以及通过串口接口（SPI）输入的自定义用户定义测试模式。 一个具有可选内部1至8分频比的差分时钟输入控制所有内部转换周期。可选的占空比稳定器（DCS）可补偿时钟占空比的大幅变化，同时保持出色的ADC整体性能。 数字输出数据采用偏移二进制、格雷码或二进制补码格式。提供数据输出时钟（DCO），以确保接收逻辑的正确锁存时序。支持1.8 V和3.3 V CMOS电平。 AD9609采用32引脚、符合RoHS标准的LFCSP封装，适用于工业温度范围（-40°C至+85°C）。

• 1.8 V模拟电源供电
• 1.8 V至3.3 V输出电源
• 输入9.7 MHz时，SNR为61.5 dBFS；输入200 MHz时，SNR为61.0 dBFS
• 输入9.7 MHz时，SFDR为75 dBc；输入200 MHz时，SFDR为73 dBc
• 低功耗：20 MSPS时为45 mW；80 MSPS时为76 mW
• 700 MHz带宽差分输入
• 片上电压基准和采样保持电路
• 2 V p-p差分模拟输入
• DNL = ±0.10 LSB
• 串口控制选项
• 偏移二进制、格雷码或二进制补码数据格式
• 可选时钟占空比稳定器
• 整数1至8输入时钟分频器
• 内置可选数字测试模式生成
• 节能掉电模式
• 带可编程时钟和数据对齐的数据时钟输出

• 通信
• 分集无线电系统
• 多模式数字接收机：GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• 智能天线系统
• 电池供电仪器
• 手持式示波器
• 便携式医学成像
• 超声
• 雷达/LIDAR
• PET/SPECT成像
