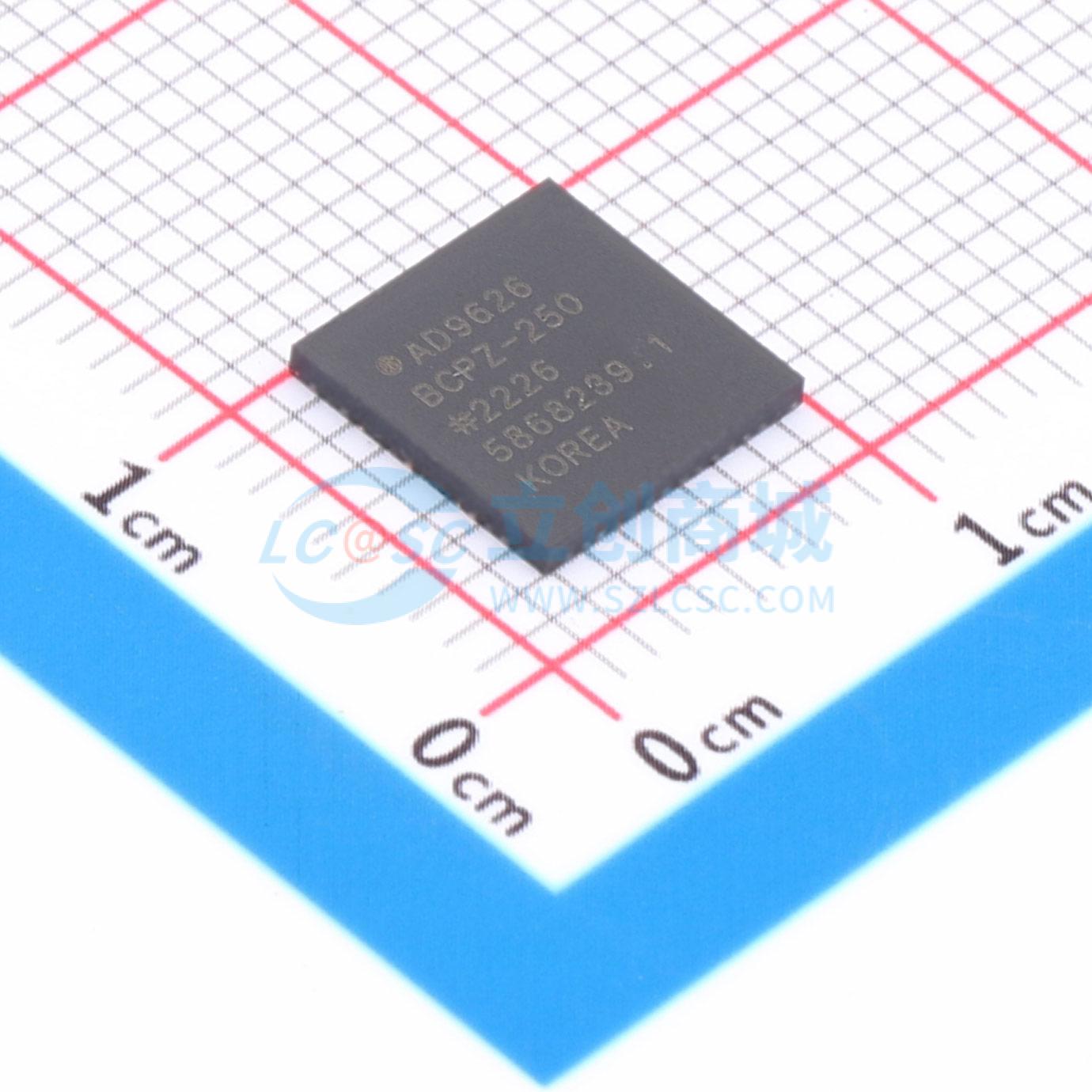

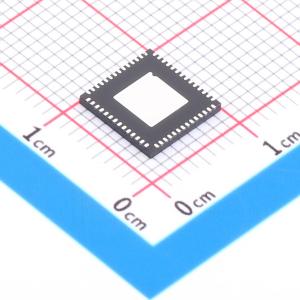

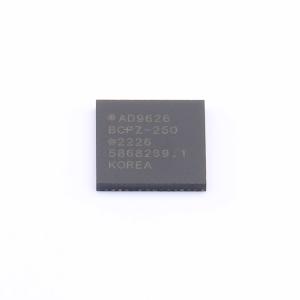

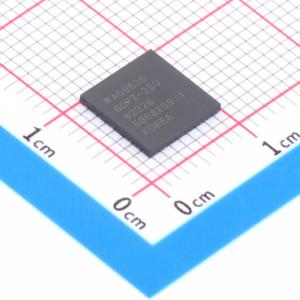

AD9626BCPZ-250

AD9626是一款12位单片采样模数转换器，针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，针对宽带载波和宽带系统中的出色动态性能进行了优化。芯片上集成了所有必要的功能，包括跟踪保持（T/H）和电压基准，可提供完整的信号转换解决方案。 该ADC需要1.8 V模拟电压供电和差分时钟才能实现全性能运行。数字输出与CMOS兼容，支持补码、偏移二进制格式或格雷码。提供数据时钟输出，以确保输出数据时序正确。 AD9626采用先进的CMOS工艺制造，采用56引脚LFCSP封装，工作温度范围为工业级-40℃至+85℃。

• 在250 MSPS、输入频率（fIN）高达70 MHz时，信噪比（SNR）= 64.8 dBFS
• 在250 MSPS、输入频率（fIN）高达70 MHz（−1.0 dBFS）时，有效位数（ENOB）为10.5
• 在250 MSPS、输入频率（fIN）高达70 MHz（−1.0 dBFS）时，无杂散动态范围（SFDR）= 80 dBc
• 出色的线性度：典型差分非线性（DNL）= ±0.3 LSB，典型积分非线性（INL）= ±0.7 LSB
• CMOS输出：单数据端口最高可达250 MHz；交错双端口，采样率最高可达125 MHz
• 全功率模拟带宽为700 MHz
• 片内基准，无需外部去耦
• 集成输入缓冲器和跟踪保持电路
• 低功耗：170 MSPS时功耗为272 mW，250 MSPS时功耗为364 mW
• 可编程输入电压范围为1.0 V至1.5 V，标称值为1.25 V
• 模拟和数字电源均为1.8 V
• 可选输出数据格式（偏移二进制、补码、格雷码）
• 时钟占空比稳定器
• 集成数据采集时钟

• 无线和有线宽带通信
• 电缆反向路径
• 通信测试设备
• 功率放大器线性化
