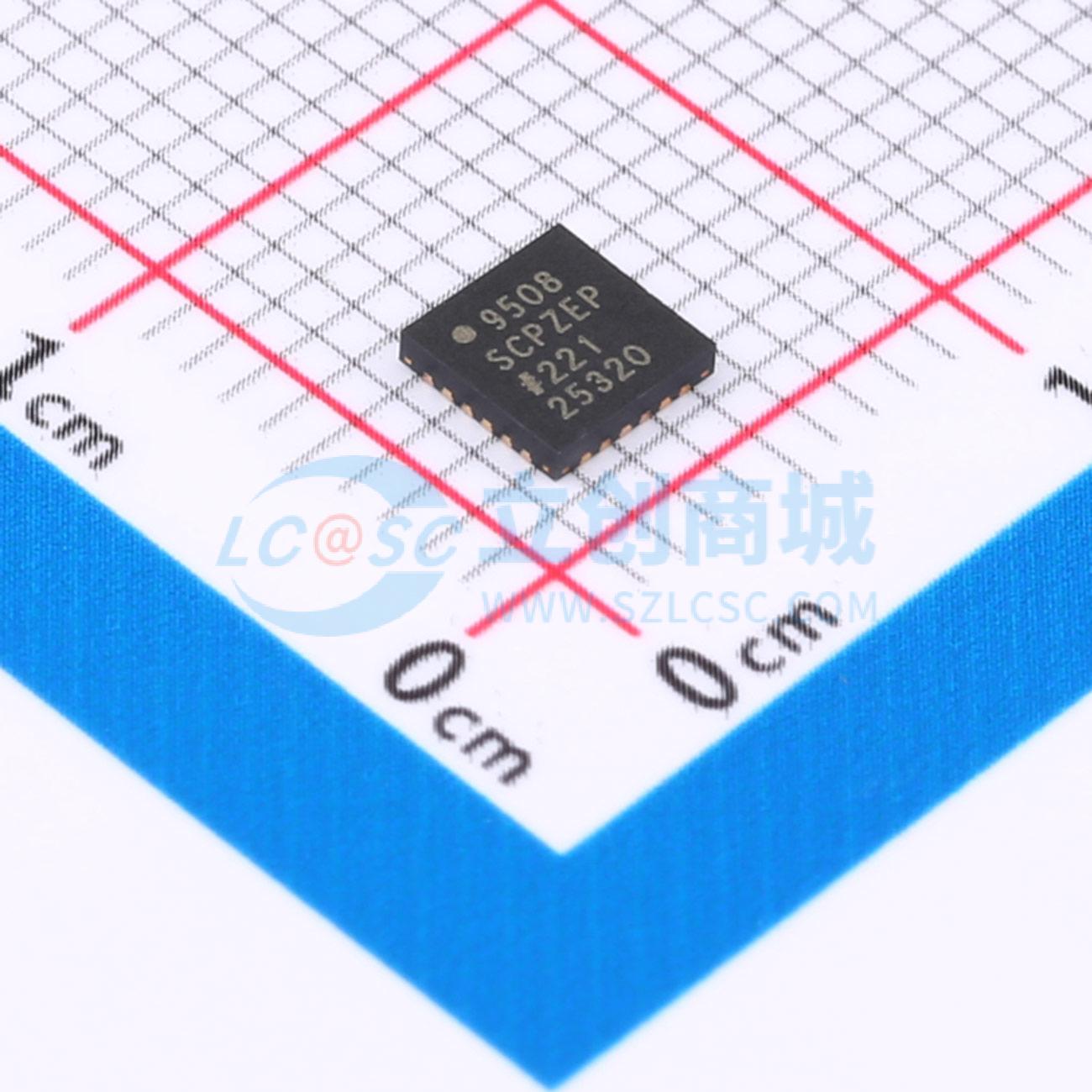

AD9508SCPZ-EP

AD9508-EP在强调低抖动以最大化系统性能的设计中提供时钟扇出功能。AD9508-EP适用于对相位噪声和低抖动有严格要求的时钟数据转换器等应用。 AD9508-EP有四个独立的差分时钟输出，每个输出都有多种逻辑电平可供选择。可用的逻辑类型包括LVDS（1.2 GHz）、HSTL（1.2 GHz）和1.8 V CMOS（250 MHz）。在1.8 V CMOS输出模式下，差分输出变为两个CMOS单端信号。CMOS输出为1.8 V逻辑电平。 每个输出都有一个可编程分频器，该分频器可以旁路或设置为除以任何高达1024的整数。此外，AD9508-EP支持输出之间的粗输出相位调整。 该器件还可以在加电时通过引脚编程实现各种固定配置，无需SPI或I²C编程。 AD9508-EP采用24引脚LFCSP封装，由单一2.5 V电源供电。工作温度范围为-55℃至+105℃。

• 1.2 GHz差分时钟输入/输出
• 10位可编程分频器，分频比为1至1024的所有整数
• 最多4个差分输出或8个CMOS输出
• 加电时通过引脚绑定模式进行硬连线编程
• 宽带随机抖动均方根值<115 fs
• 附加输出抖动：典型值41 fs均方根（12 kHz至20 MHz）
• 出色的输出间隔离度
• 所有输出自动同步
• 单一2.5 V电源供电
• 内部低压差（LDO）稳压器，增强电源抗扰性
• 输出间粗延迟调整的相位偏移选择
• 3种可编程输出逻辑电平：LVDS、HSTL和CMOS
• 串行控制端口（SPI/I2C）或引脚可编程模式
• 节省空间的24引脚LFCSP封装
• 扩展温度范围：-55℃至+105℃
• 受控制造基线
• 单一组装/测试地点
• 单一制造地点
• 增强的产品变更通知
• 可应要求提供鉴定数据

• 低抖动、低相位噪声时钟分配
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 高性能仪器仪表
• 宽带基础设施
