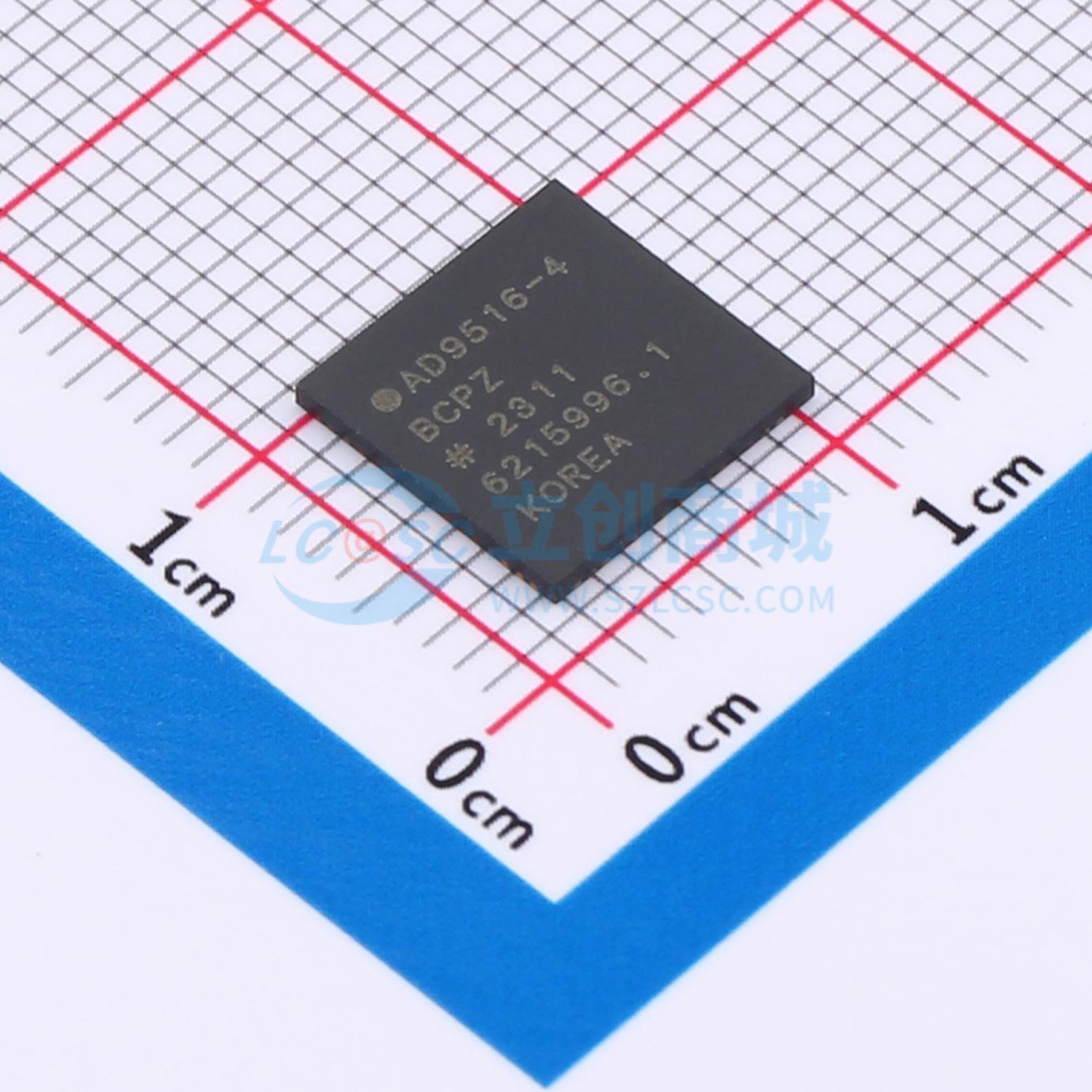

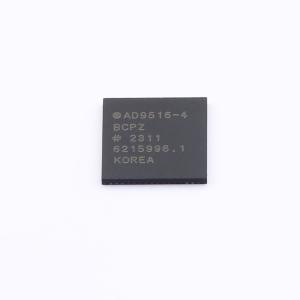

AD9516-4BCPZ-REEL7

AD9516 - 4 具备亚皮秒抖动性能的多输出时钟分配功能，集成片上 PLL 和 VCO。片上 VCO 调谐范围为 1.45 GHz 至 1.80 GHz，也可选择使用最高 2.4 GHz 的外部 VCO/VCXO。 AD9516 - 4 着重于低抖动和低相位噪声，以最大化数据转换器性能，也能满足其他对相位噪声和抖动有严格要求的应用。 AD9516 - 4 有六个 LVPECL 输出（三对）和四个 LVDS 输出（两对）。每个 LVDS 输出可重新配置为两个 CMOS 输出。LVPECL 输出工作频率可达 1.6 GHz，LVDS 输出工作频率可达 800 MHz，CMOS 输出工作频率可达 250 MHz。 每对输出都有分频器，可设置分频比和粗延迟（或相位）。LVPECL 输出的分频范围为 1 至 32。LVDS/CMOS 输出的分频范围最大可达 1024。 AD9516 - 4 采用 64 引脚 LFCSP 封装，可由单一 3.3 V 电源供电。需要扩展电压范围的外部 VCO，可通过将电荷泵电源（VCP）连接到 5 V 来实现。单独的 LVPECL 电源电压范围为 2.5 V 至 3.3 V（标称值）。 AD9516 - 4 可在 -40℃ 至 +85℃ 的工业温度范围内工作。

• 低相位噪声锁相环（PLL）
• 片上 VCO 调谐范围为 1.45 GHz 至 1.80 GHz
• 可选最高 2.4 GHz 的外部 VCO/VCXO
• 1 个差分或 2 个单端参考输入
• 参考监测功能
• 自动恢复和手动参考切换/保持模式
• 可接受最高 250 MHz 的 LVPECL、LVDS 或 CMOS 参考信号
• 通往 PFD 路径的可编程延迟
• 可选数字或模拟锁定检测
• 6 对 1.6 GHz LVPECL 输出
• 每对输出共享一个带粗相位延迟的 1 至 32 分频器
• 附加输出抖动：225 fs rms
• 成对输出的通道间偏斜 < 10 ps
• 4 对 800 MHz LVDS 时钟输出
• 每对输出共享两个带粗相位延迟的级联 1 至 32 分频器
• 附加输出抖动：275 fs rms
• 每个 LVDS 输出的精细延迟调整（Δt）
• 每个 LVDS 输出可重新配置为两个 250 MHz CMOS 输出
• 上电时所有输出自动同步
• 支持手动输出同步
• 64 引脚 LFCSP 封装

• 低抖动、低相位噪声时钟分配
• 10/40/100 Gb/sec 网络线卡，包括 SONET、同步以太网、OTU2/3/4
• 前向纠错（G.710）
• 为高速 ADC、DAC、DDS、DDC、DUC、MxFE 提供时钟
• 高性能无线收发器
• 自动测试设备和高性能仪器
