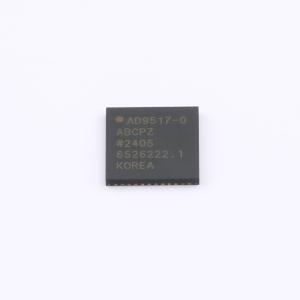

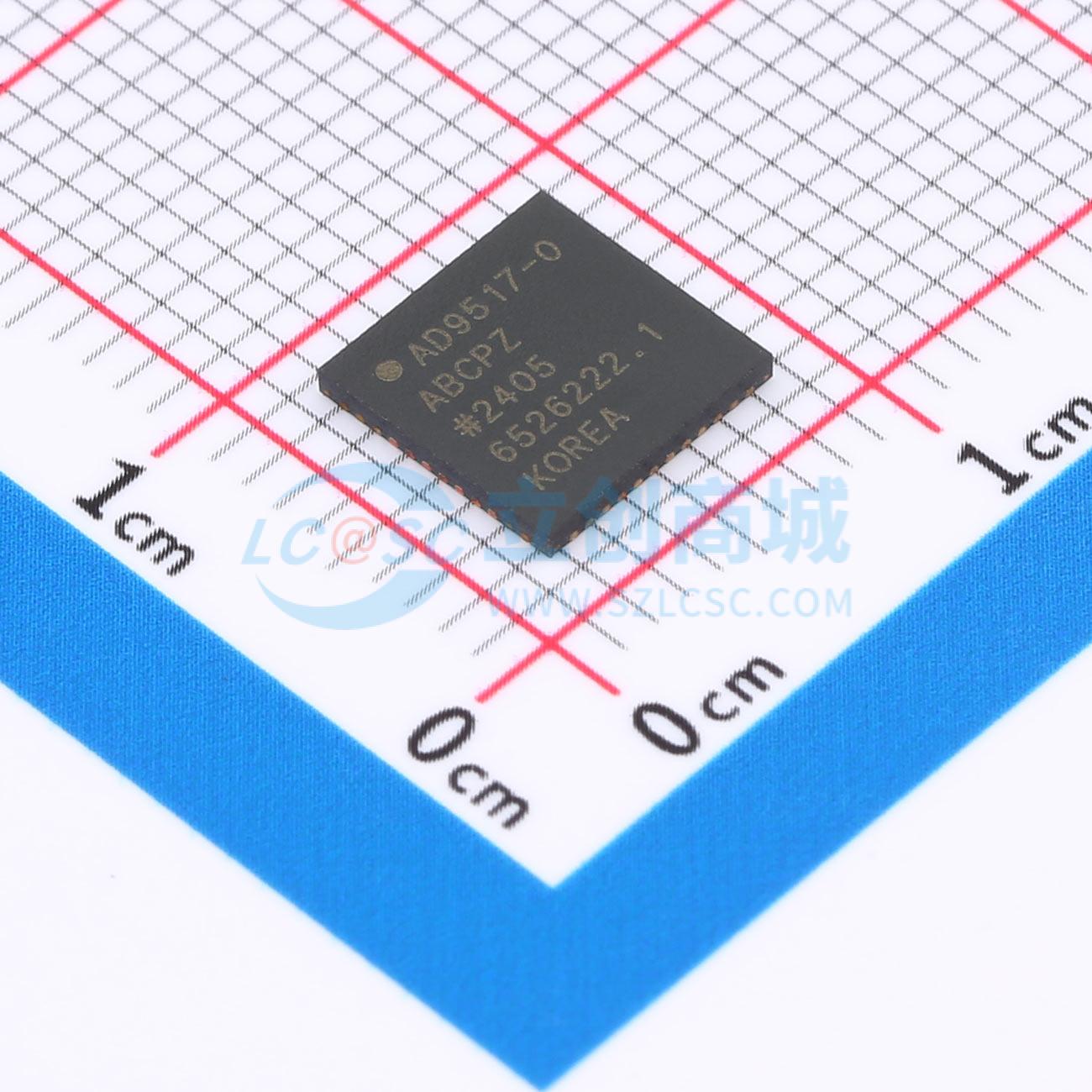

温馨提醒：图片仅供参考，商品以实物为准

AD9517-0ABCPZ

12路输出时钟发生器，集成2.8 GHz VCO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12路输出时钟发生器，集成2.8GHzVCO
品牌名称: ADI(亚德诺)
商品型号: AD9517-0ABCPZ
商品编号: C653505
商品封装: LFCSP-48(7x7)
包装方式: 托盘
商品毛重: 0.11克(g)

商品参数

商品概述

AD9517-0提供多输出时钟分配功能，具有亚皮秒级抖动性能，片上集成PLL和VCO。片上VCO的调谐范围为2.55 GHz至2.95 GHz。也可选择使用最高2.4 GHz的外部VCO/VCXO。 AD9517-0着重于低抖动和低相位噪声，以最大限度提高数据转换器的性能，并且可使其他对相位噪声和抖动有严格要求的应用受益。

商品特性

低相位噪声锁相环（PLL）
片上VCO调谐范围为2.55 GHz至2.95 GHz
可选最高2.4 GHz的外部VCO/VCXO
1路差分或2路单端参考输入
参考监测能力
自动恢复和手动参考切换/保持模式
可接受最高250 MHz的LVPECL、LVDS或CMOS参考信号
通往相位-频率检测器（PFD）路径中的可编程延迟
可选数字或模拟锁定检测
2对1.6 GHz LVPECL输出
每对输出共享一个带粗相位延迟的1至32分频器
附加输出抖动：225 fs rms
成对输出的通道间偏斜<10 ps
2对800 MHz LVDS时钟输出
每对输出共享两个级联的带粗相位延迟的1至32分频器
附加输出抖动：275 fs rms
每个LVDS输出的精细延迟调整（Δt）
每个LVDS输出可重新配置为两个250 MHz CMOS输出
上电时所有输出自动同步
提供手动输出同步功能
采用48引脚LFCSP封装

应用领域

低抖动、低相位噪声时钟分配
10/40/100 Gb/秒网络线卡，包括SONET、同步以太网、OTU2/3/4
前向纠错（G.710）
为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
高性能无线收发器
自动测试设备（ATE）和高性能仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

9.4折

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	2.95GHz
	工作电压	3.135V~3.465V

	属性	参数值
	输出通道数	4
	工作温度	-40℃~+85℃
