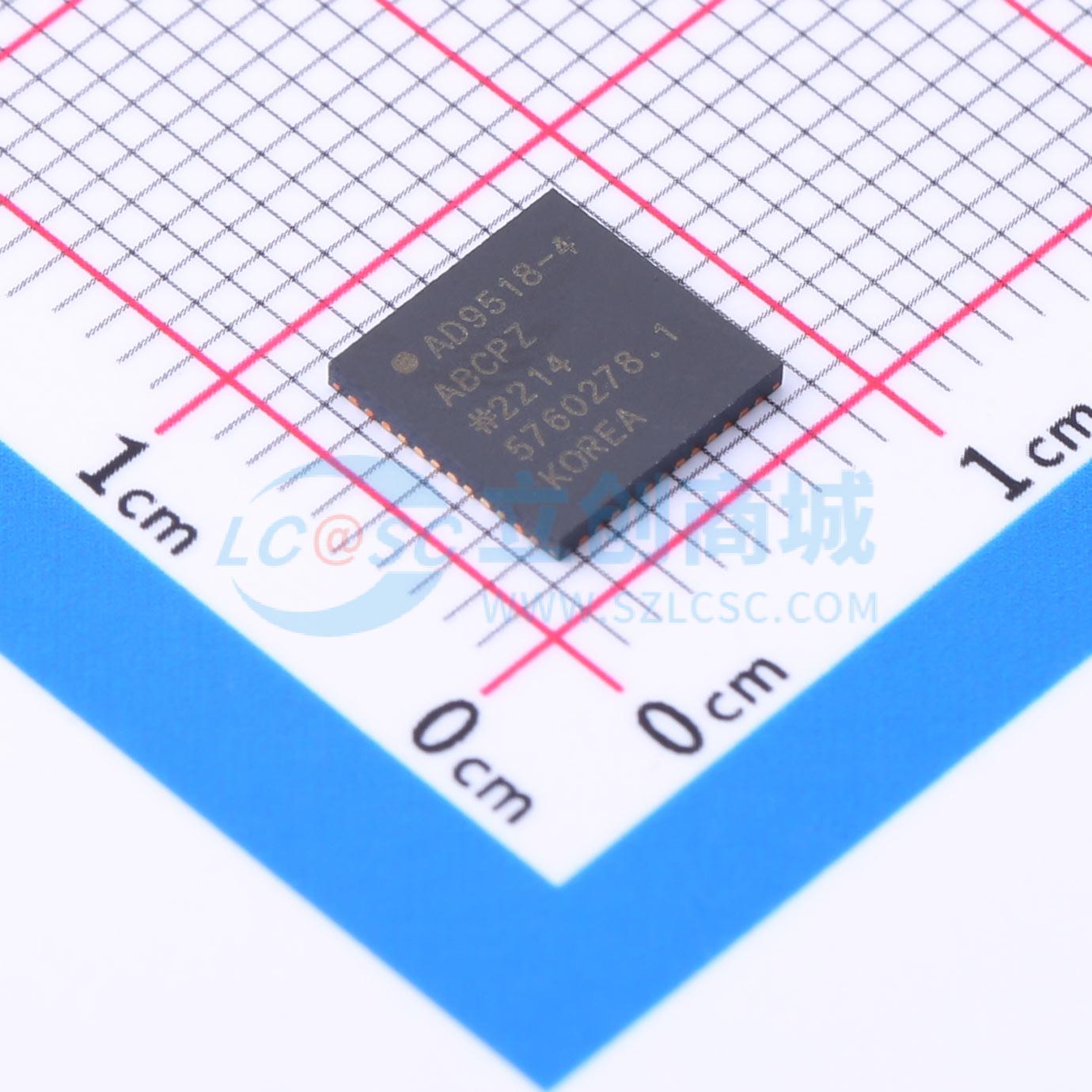

AD9518-4ABCPZ

AD9518 - 4 具备多输出时钟分配功能，抖动性能达亚皮秒级，还集成了片上 PLL 和 VCO。片上 VCO 的调谐范围为 1.45 GHz 至 1.80 GHz。也可选择使用最高 2.4 GHz 的外部 VCO/VCXO。 AD9518 - 4 着重于低抖动和低相位噪声，以最大化数据转换器的性能，并且能使其他对相位噪声和抖动有严格要求的应用受益。 AD9518 - 4 具有六个 LVPECL 输出（分为三对）。 LVPECL 输出的工作频率可达 1.6 GHz。 每对输出都配有分频器，可设置分频比和粗延迟（或相位）。LVPECL 输出的分频范围为 1 至 32。 AD9518 - 4 采用 48 引脚 LFCSP 封装，可由单一 3.3 V 电源供电。若使用需要扩展电压范围的外部 VCO，可将电荷泵电源（VCP）连接至 5 V。独立的 LVPECL 电源电压范围为 2.5 V 至 3.3 V（标称值）。 AD9518 - 4 规定的工作温度范围为工业级的 -40℃ 至 +85℃。

• 低相位噪声锁相环（PLL）
• 片上 VCO 调谐范围为 1.45 GHz 至 1.80 GHz
• 可选最高 2.4 GHz 的外部 VCO/VCXO
• 1 个差分或 2 个单端参考输入
• 参考监测功能
• 自动恢复和手动参考切换/保持模式
• 可接受最高 250 MHz 的 LVPECL、LVDS 或 CMOS 参考信号
• 通往相位 - 频率检测器（PFD）路径中的可编程延迟
• 可选数字或模拟锁定检测
• 三对 1.6 GHz LVPECL 输出
• 每对输出共享一个带粗相位延迟的 1 至 32 分频器
• 附加输出抖动：225 fs rms
• 成对输出的通道间偏斜 <10 ps
• 上电时所有输出自动同步
• 支持手动输出同步
• 采用 48 引脚 LFCSP 封装

• 低抖动、低相位噪声时钟分配
• 10/40/100 Gb/秒网络线卡，包括 SONET、同步以太网、OTU2/3/4
• 前向纠错（G.710）
• 为高速 ADC、DAC、DDS、DDC、DUC、MxFE 提供时钟
• 高性能无线收发器
• 自动测试设备（ATE）和高性能仪器
