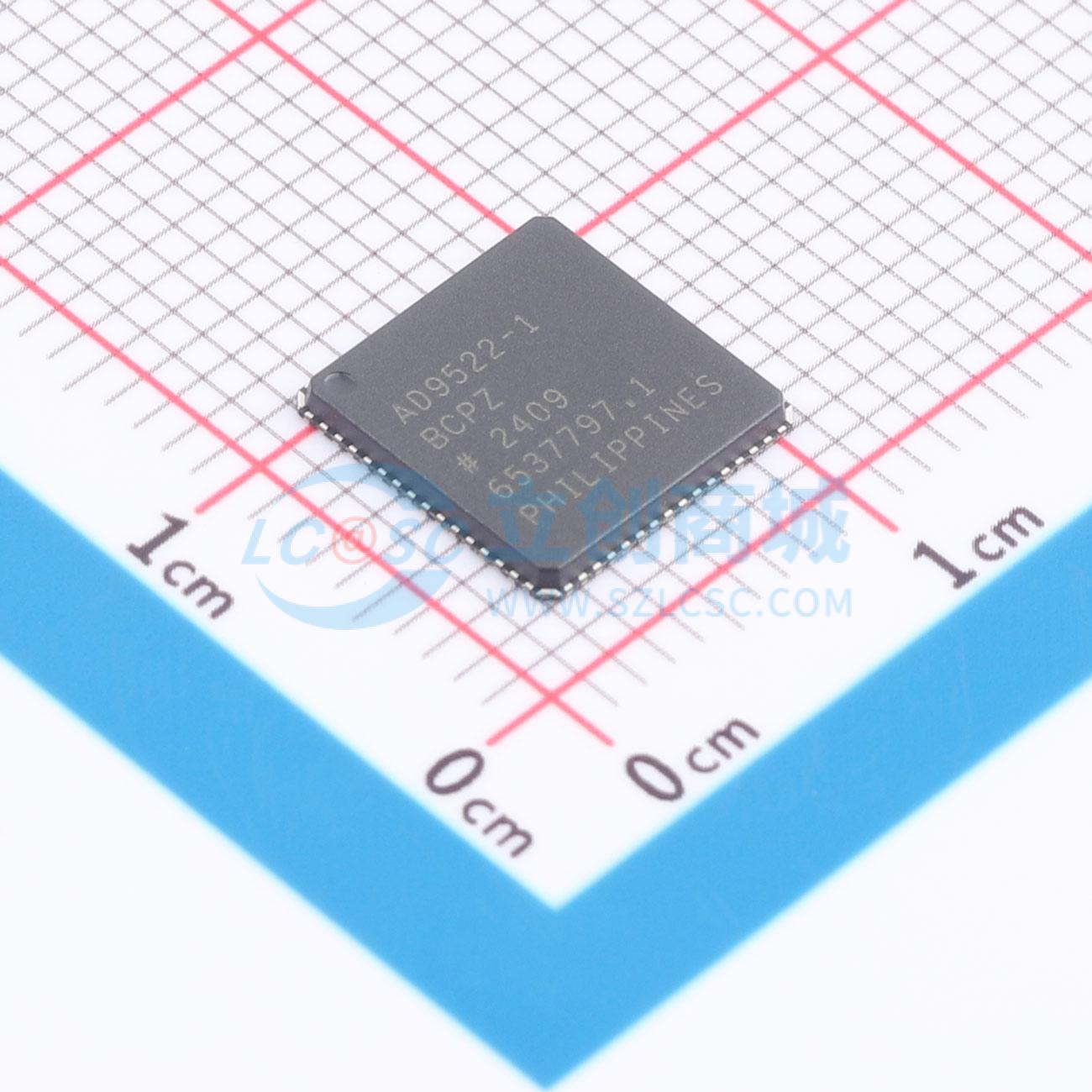

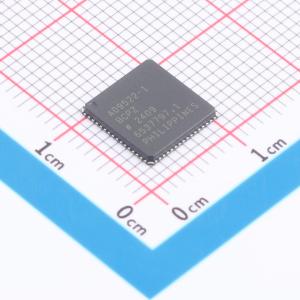

AD9522-1BCPZ

AD9522-11提供多输出时钟分配功能，具有亚皮秒级抖动性能，同时集成片上PLL和VCO。片上VCO的调谐范围为2.27 GHz至2.65 GHz。也可使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。

• 低相位噪声锁相环（PLL）
• 片上压控振荡器（VCO）调谐范围为2.27 GHz至2.65 GHz
• 支持最高2.4 GHz的外部3.3 V/5 V VCO/VCXO
• 1个差分或2个单端参考输入
• 接受最高250 MHz的CMOS、LVPECL或LVDS参考信号
• 接受16.62 MHz至33.3 MHz的晶体作为参考输入
• 可选参考时钟倍频器
• 参考信号监测功能
• 自动和手动参考信号切换/保持模式可恢复
• 参考信号之间无毛刺切换
• 从保持模式自动恢复
• 可选数字或模拟锁定检测
• 可选零延迟操作
• 十二个800 MHz LVDS输出，分为4组
• 每组3个输出配有带相位延迟的1至32分频器
• 附加输出抖动低至242 fs rms
• 分组输出的通道间偏斜<60 ps
• 每个LVDS输出可配置为2个CMOS输出（fOUT ≤ 250 MHz）
• 上电时所有输出自动同步
• 根据需要手动同步输出
• 兼容SPI和I²C的串行控制端口
• 64引脚LFCSP封装
• 非易失性EEPROM存储配置设置

• 低抖动、低相位噪声时钟分配
• 用于SONET、10Ge、10G FC和其他10 Gbps协议的时钟生成和转换
• 前向纠错（G.710）
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备（ATE）和高性能仪器
• 宽带基础设施
