AD9543BCPZ

四通道输入、10路输出、双通道DPLL/IEEE 1588同步器和抖动清除器

描述: 四通道输入、10路输出、双通道DPLL/IEEE1588同步器和抖动清除器
品牌名称: ADI(亚德诺)
商品型号: AD9543BCPZ
商品编号: C653558

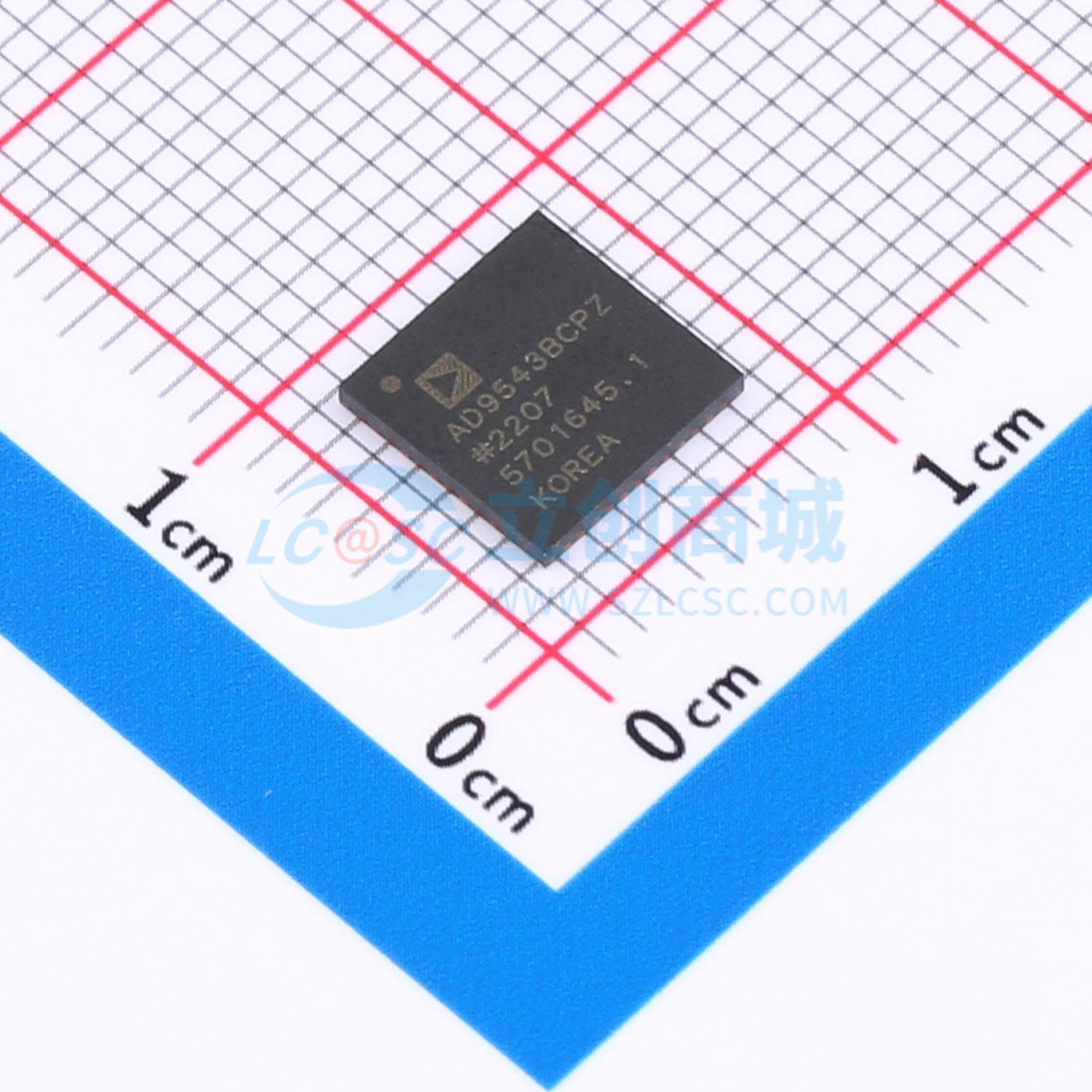

商品封装: LFCSP-48(7x7)
包装方式: 托盘
商品毛重: 0.13克(g)

商品参数

商品概述

AD9543支持现有的和新兴的国际电信联盟（ITU）标准，可通过服务提供商的分组网络传输频率、相位和时间信息。 AD9543的10个时钟输出可与多达四个输入参考信号中的任意一个同步。数字锁相环（DPLL）可降低与外部参考信号相关的时序抖动。即使所有参考输入信号失效，数控环路和保持电路仍能持续生成低抖动输出信号。 AD9543采用48引脚LFCSP（7mm×7mm）封装，工作温度范围为-40℃至+85℃。

商品特性

双DPLL可同步2 kHz至750 MHz的物理层时钟，对噪声参考信号进行抖动清理并实现频率转换
符合ITU-T G.8262和Telcordia GR-253标准
支持Telcordia GR-1244、ITU-T G.812、G.813、G.823、G.824、G.825和G.8273.2标准
可对低至50 ppb的频率偏差进行连续频率监测和参考验证
两个DPLL均配备24位分数分频器，具有24位可编程模数
可编程数字环路滤波器带宽：No⁻⁴ Hz至1850 Hz
两个独立的可编程辅助NCO（1 Hz至65,535 Hz，分辨率<1.4×10⁻¹² Hz），适用于精确时间协议（PTP）应用中的IEEE 1588版本2伺服反馈
具备自动和手动保持及参考切换功能，可实现零延迟、无中断或相位建立操作
支持基于优先级的可编程参考切换，具备手动、自动恢复和自动非恢复模式
5对时钟输出引脚，每对可作为差分LVDS/HCSL/CML输出，也可作为2个单端输出（1 Hz至500 MHz）
2个差分或4个单端输入参考信号
交叉点多路复用器可将参考输入信号连接至PLL
支持嵌入式（调制）输入/输出时钟信号
快速DPLL锁定模式
具备内部功能，可将晶体谐振器或晶体振荡器的低相位噪声与温补晶振（TCXO）或恒温晶振（OCXO）的频率稳定性和精度相结合
支持外部EEPROM进行自主初始化
采用单1.8 V电源供电，具备内部稳压功能
内置温度监测/报警和温度补偿功能，可增强零延迟性能

应用领域

精确时间协议（PTP，IEEE 1588）和同步以太网（SyncE）的抖动清理和同步
光传输网络（OTN）、同步数字体系（SDH）以及宏基站和小基站
具备抖动清理功能的OTN映射/解映射
小型基站时钟，包括基带和射频时钟
二级、三级e和三级时钟保持、抖动清理和相位瞬态控制
支持JESD204B，用于模数转换器（ADC）和数模转换器（DAC）的时钟
电缆基础设施
运营商以太网

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(1个/托盘，最小起订量 1000 个)

个

起订量：1000 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟消抖
	最大输出频率	500MHz
	工作电压	1.71V~1.89V

	属性	参数值
	输出电平	HCSL；LVDS；CML
	输出通道数	10
	工作温度	-40℃~+85℃
