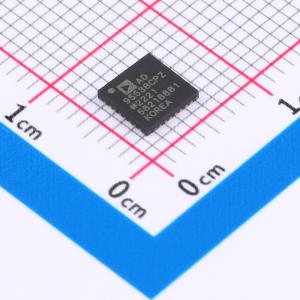

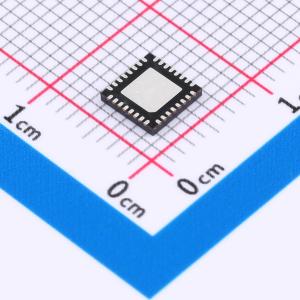

AD9553BCPZ-REEL7

AD9553是一款基于锁相环（PLL）的时钟转换器，旨在满足无源光网络（PON）和基站的需求。该器件采用整数N锁相环，以适应适用的频率转换要求。用户可通过REFA和REFB输入提供最多两个单端输入参考信号或一个差分输入参考信号。该器件支持保持模式应用，允许用户将一个25 MHz晶体谐振器连接到XTAL输入。 AD9553可通过引脚编程，提供一个标准输入/输出频率转换矩阵，可从15种可能的输入频率列表转换为52种可能的输出频率对（OUT1和OUT2）列表。该器件还具备一个三线SPI接口，使用户能够对自定义的输入到输出频率转换进行编程。 尽管AD9553采用严格的CMOS工艺实现，但其输出驱动器与LVPECL、LVDS或单端CMOS逻辑电平兼容。 AD9553的工作温度范围为扩展工业温度范围 -40℃至 +85℃。

• 输入频率范围为8 kHz至710 MHz
• 输出频率：LVPECL和LVDS最高可达810 MHz（CMOS输出最高可达200 MHz）
• 预设的引脚可编程频率转换比涵盖了常见的有线和无线频率应用，包括xDSL、T1/E1、BITS、SONET和以太网
• 可通过SPI端口实现任意频率转换比
• 片上压控振荡器（VCO）
• 支持连接晶体谐振器以用于保持模式应用
• 两个单端（或一个差分）参考输入
• 两个输出时钟（可独立编程为LVDS、LVPECL或CMOS）
• 兼容SPI的三线编程接口
• 单电源（3.3 V）
• 极低功耗：大多数条件下 < 450 mW
• 小封装尺寸（5 mm×5 mm）
• 超过Telcordia GR - 253 - CORE抖动产生、传输和容限规范

• 经济高效地替代高频压控晶体振荡器（VCXO）、恒温晶体振荡器（OCXO）和表面声波（SAW）谐振器
• 为SONET/SDH、以太网、光纤通道、DRFI/DOCSIS和PON/EPON/GPON提供极其灵活的频率转换
• 无线基础设施
• 测试与测量（包括手持设备）
