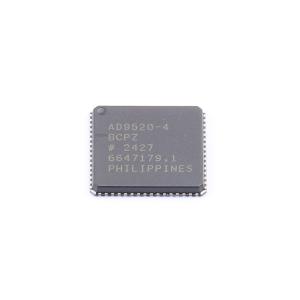

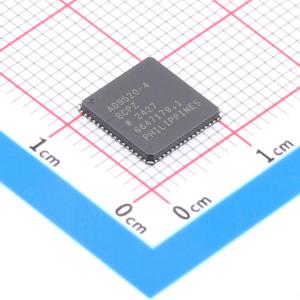

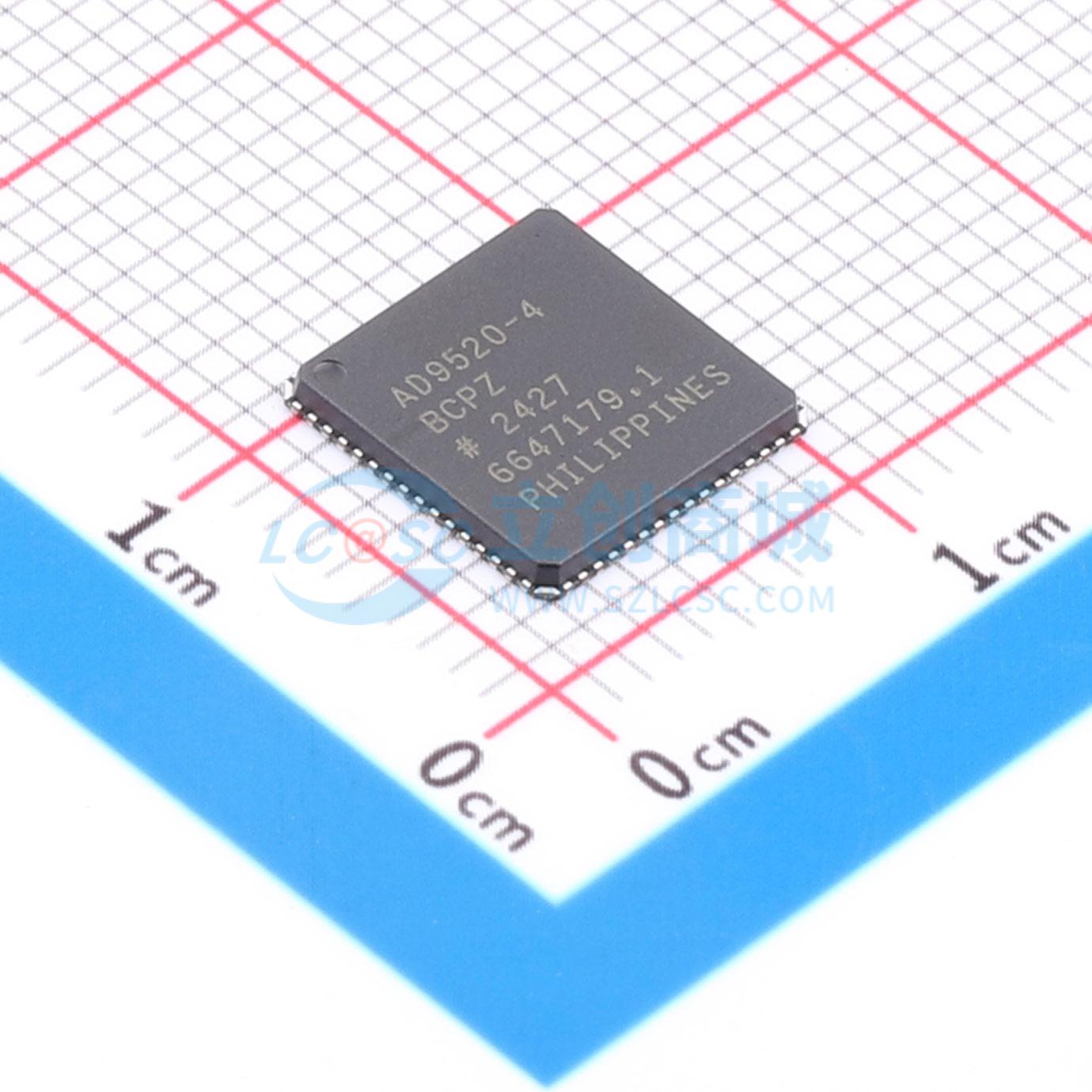

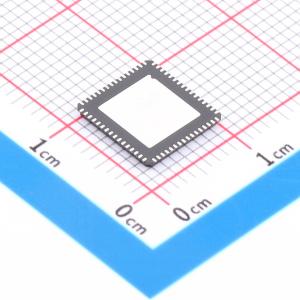

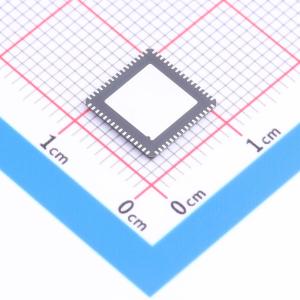

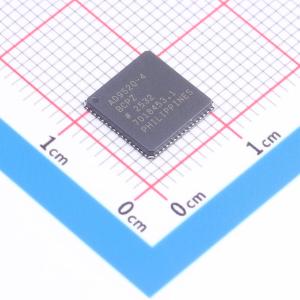

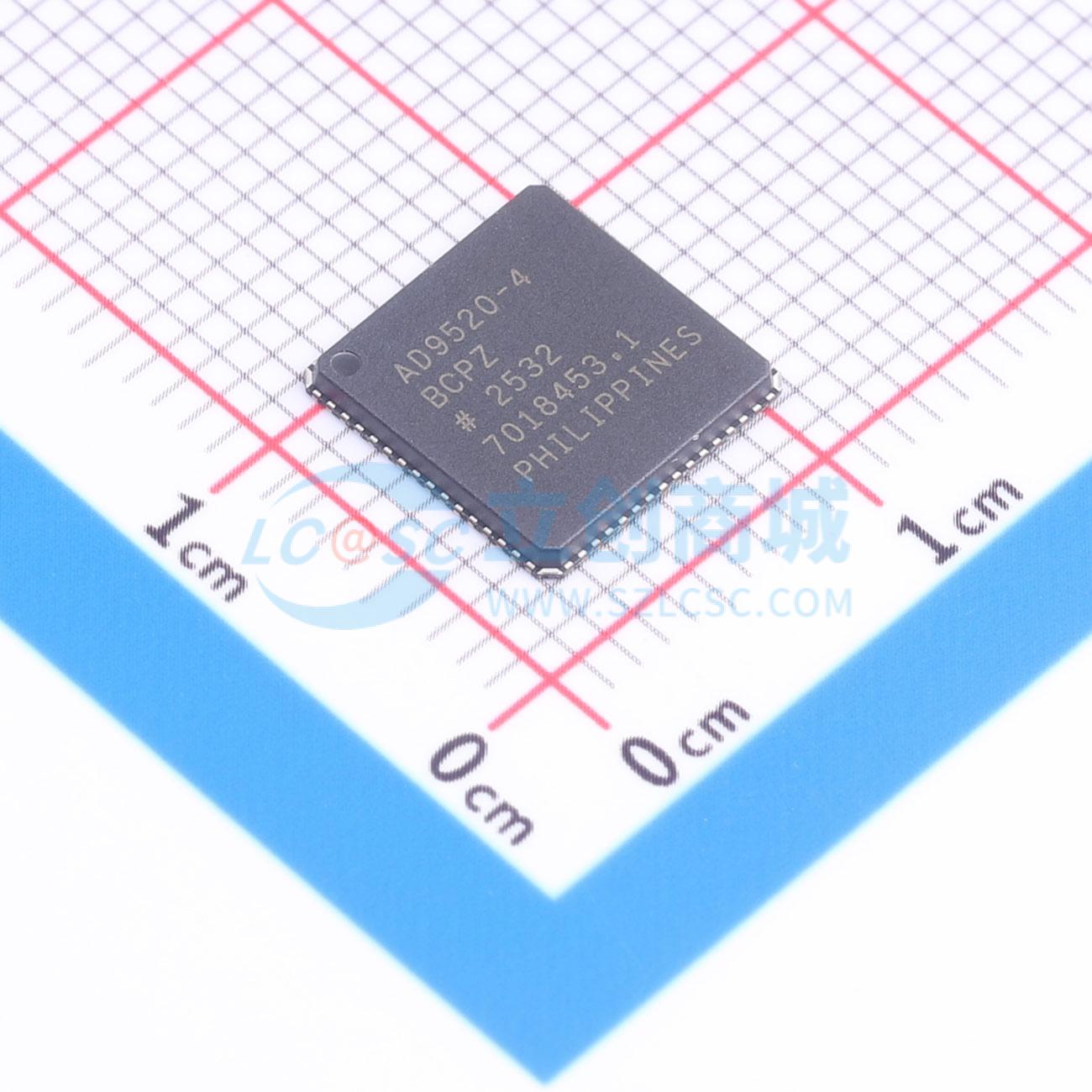

AD9520-4BCPZ

AD9520 - 4提供多输出时钟分配功能，具有亚皮秒级抖动性能，同时集成片上PLL和VCO。片上VCO的调谐范围为1.4 GHz至1.8 GHz。也可使用最高2.4 GHz的外部3.3 V/5 V VCO/VCXO。 AD9520 - 4的串行接口支持SPI和I²C端口。可通过串行接口编程的片内EEPROM能存储用户定义的寄存器设置，用于上电和芯片复位。 AD9520 - 4具有12个LVPECL输出，分为四组。任何1.6 GHz的LVPECL输出都可重新配置为两个250 MHz的CMOS输出。 每组三个输出都有一个分频器，可设置分频比（从1到32）以及相位偏移或粗时间延迟。 AD9520 - 4采用64引脚LFCSP封装，可由单一3.3 V电源供电。外部VCO的工作电压最高可达5.5 V。独立的输出驱动器电源电压范围为2.375 V至3.465 V。 AD9520 - 4规定的工作温度范围为标准工业温度范围 - 40℃至 + 85℃。

• 低相位噪声锁相环（PLL）
• 片上VCO调谐范围为1.4 GHz至1.8 GHz
• 可选最高2.4 GHz的外部3.3 V/5 V VCO/VCXO
• 1个差分或2个单端参考输入
• 接受最高250 MHz的CMOS、LVDS或LVPECL参考信号
• 接受16.62 MHz至33.3 MHz的晶体作为参考输入
• 可选参考时钟倍频器
• 参考信号监测功能
• 自动/手动参考信号保持和参考信号切换模式，具备恢复切换功能
• 参考信号间无毛刺切换
• 从保持模式自动恢复
• 可选数字或模拟锁定检测
• 可选零延迟操作
• 十二个1.6 GHz的LVPECL输出分为4组
• 每组3个输出共享一个带相位延迟的1至32分频器
• 附加输出抖动低至225 fs rms
• 分组输出的通道间偏斜 <16 ps
• 每个LVPECL输出可配置为2个CMOS输出（fOUT ≤250 MHz）
• 上电时所有输出自动同步
• 提供手动输出同步功能
• 兼容SPI和I²C的串行控制端口
• 64引脚LFCSP封装
• 非易失性EEPROM存储配置设置

• 低抖动、低相位噪声时钟分配
• 用于SONET、10Ge、10GFC、同步以太网、OTU2/3/4的时钟生成和转换
• 前向纠错（G.710）
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟
• 高性能无线收发器
• 自动测试设备和高性能仪器
• 宽带基础设施
