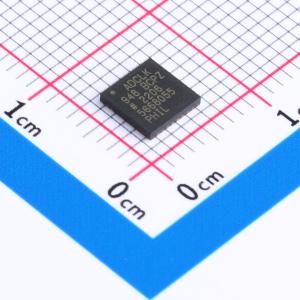

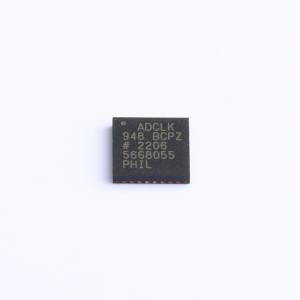

温馨提醒：图片仅供参考，商品以实物为准

ADCLK948BCPZ-REEL7

2路可选输入、8路LVPECL输出、SiGe时钟扇出缓冲器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: ADCLK948BCPZ-REEL7
商品编号: C654483
商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ADCLK948是一款超快时钟扇出缓冲器，采用专有XFCB3硅锗（SiGe）双极工艺制造。该器件专为需要低抖动的高速应用而设计。该器件通过IN_SEL控制引脚提供两个可选差分输入。两个输入均配备中心抽头、差分、100 Ω片上终端电阻。输入支持直流耦合LVPECL、CML、3.3 V CMOS（单端）以及交流耦合1.8 V CMOS、LVDS和LVPECL输入。VREFX引脚可用于偏置交流耦合输入。 ADCLK948具有八个全摆幅发射极耦合逻辑（ECL）输出驱动器。对于LVPECL（正ECL）工作模式，将VCC偏置到正电源，VEE偏置到地。对于ECL工作模式，将VCC偏置到地，VEE偏置到负电源。输出级设计为直接驱动每侧800 mV至50 Ω负载，相对于VCC - 2 V端接，总差分输出摆幅为1.6 V。 ADCLK948采用32引脚LFCSP封装，可在-40℃至+85℃的标准工业温度范围内工作。

商品特性

两个可选差分输入
4.8 GHz工作频率
75 fs rms宽带随机抖动
片上输入终端
3.3 V电源

应用领域

低抖动时钟分配
时钟和数据信号恢复
电平转换
无线通信
有线通信
医疗和工业成像
自动测试设备和高性能仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	4.8GHz

	属性	参数值
	工作电压	2.97V~3.63V
	工作温度	-40℃~+85℃
