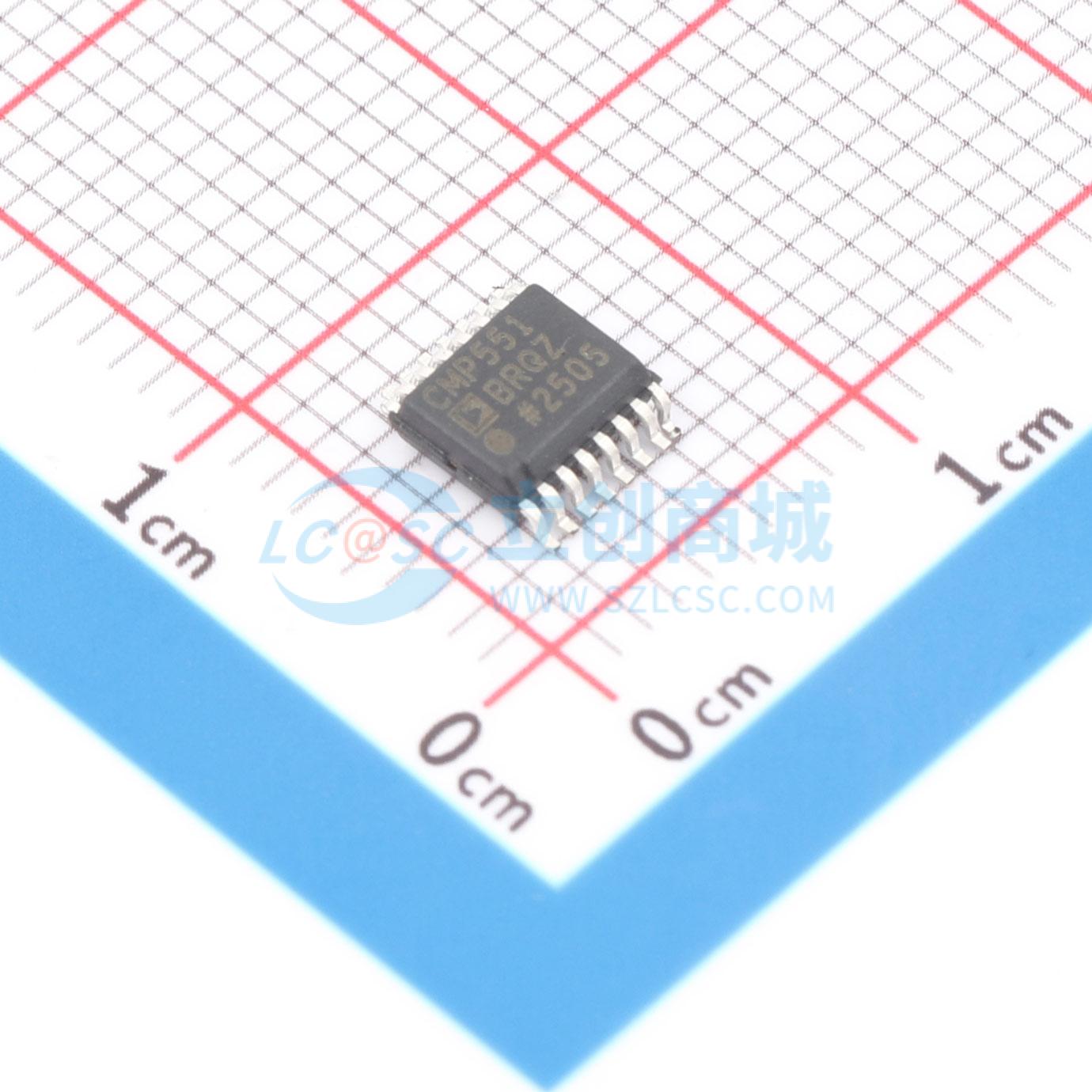

温馨提醒：图片仅供参考，商品以实物为准
ADCMP551BRQZ
单电源、高速PECL比较器，采用16引脚QSOP封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 单电源高速比较器，具有500 ps的传播延迟和小于125 ps的过驱动色散。过驱动色散是衡量不同过驱动条件下传播延迟差异的指标，是高速比较器的一个特别重要的特性。ADCMP552上有一个单独的可编程迟滞引脚。 差分输入级允许在-0.2 V至VCCI-2.0 V的共模范围内实现一致的传播延迟
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADCMP551BRQZ
- 商品编号
- C654498
- 商品封装
- QSOP-16-150mil
- 包装方式
- 管装
- 商品毛重
- 0.201克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 10mV | |
| 输入偏置电流(Ib) | 6uA | |
| 传播延迟(tpd) | 625ps | |
| 共模抑制比(CMRR) | 76dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | LVPECL；PECL | |
| 静态电流(Iq) | 8mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3.14V~5.25V |
商品特性
- 单电源供电
- 500 ps 传播延迟（输入到输出）
- 125 ps 过冲色散
- 差分 PECL/LVPECL 兼容输出
- 差分锁存控制
- 内部锁存上拉电阻
- 电源抑制比大于 70 dB
- 最小脉冲宽度 700 ps
- 等效输入上升时间带宽 > 750 MHz
- 典型输出上升/下降时间为 500 ps
- 可编程迟滞
应用领域
- 自动测试设备
- 高速仪器
- 示波器和逻辑分析仪前端
- 窗口比较器
- 高速线路接收器
- 阈值检测
- 峰值检测
- 高速触发器
- 患者诊断
- 磁盘驱动器读取通道检测
- 手持式测试仪器
- 过零检测器
- 线路接收器和信号恢复
- 时钟驱动器
