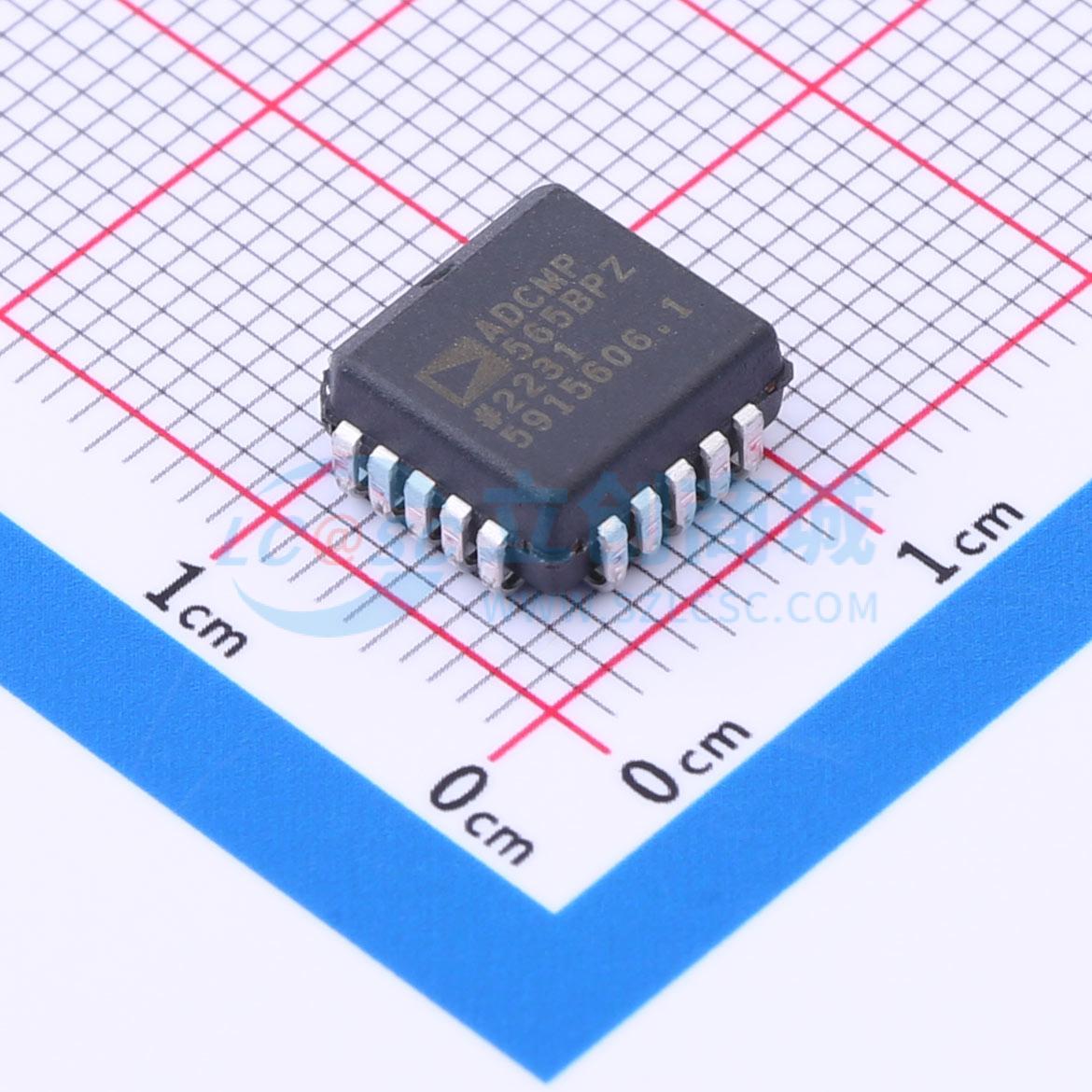

温馨提醒：图片仅供参考，商品以实物为准

ADCMP565BPZ

双通道、超快型电压比较器（前身为AD53519）

品牌名称: ADI(亚德诺)
商品型号: ADCMP565BPZ
商品编号: C654503
商品封装: PLCC-20(9x9)
包装方式: 管装
商品毛重: 0.7克(g)

商品参数

商品概述

ADCMP565是一款采用专有XFCB工艺制造的超高速电压比较器。该器件的传播延迟为300 ps，过驱动离散度小于50 ps。过驱动离散度是高速比较器的一项特别重要的特性，它衡量的是在不同过驱动条件下传播延迟的差异。快速、高精度的差分输入级可在-2.0 V至+3.0 V共模范围内对各种信号实现一致的传播延迟。输出为互补数字信号，与ECL 10 K和10 KH逻辑系列完全兼容。输出可提供足够的驱动电流，直接驱动端接至-2 V的50 Ω传输线。该器件包含一个锁存输入，支持跟踪、跟踪保持或采样保持工作模式。 ADCMP565采用20引脚PLCC封装。

商品特性

输入到输出300 ps传播延迟
50 ps传播延迟离散度
差分ECL兼容输出
差分锁存控制
坚固的输入保护
输入共模范围-2.0 V至+3.0 V
输入差分范围± V
电源灵敏度大于65 dB
最小脉冲宽度200 ps
等效输入上升时间带宽5 GHz
典型输出上升/下降时间160 ps

应用领域

高速仪器仪表
示波器和逻辑分析仪前端
窗口比较器
高速线路接收器和信号恢复
阈值检测
峰值检测
高速触发器
患者诊断
磁盘驱动器读通道检测
手持式测试仪器
过零检测器
时钟驱动器
自动测试设备

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(49个/管，最小起订量 1029 个)

个

起订量：1029 个49个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	1.5mV
	输入偏置电流(Ib)	24uA
	传播延迟(tpd)	310ps
	滞后电压(Vhys)	1mV

	属性	参数值
	共模抑制比(CMRR)	-
	输出类型	-
	输出模式	ECL
	静态电流(Iq)	13mA
	工作温度	-40℃~+85℃
