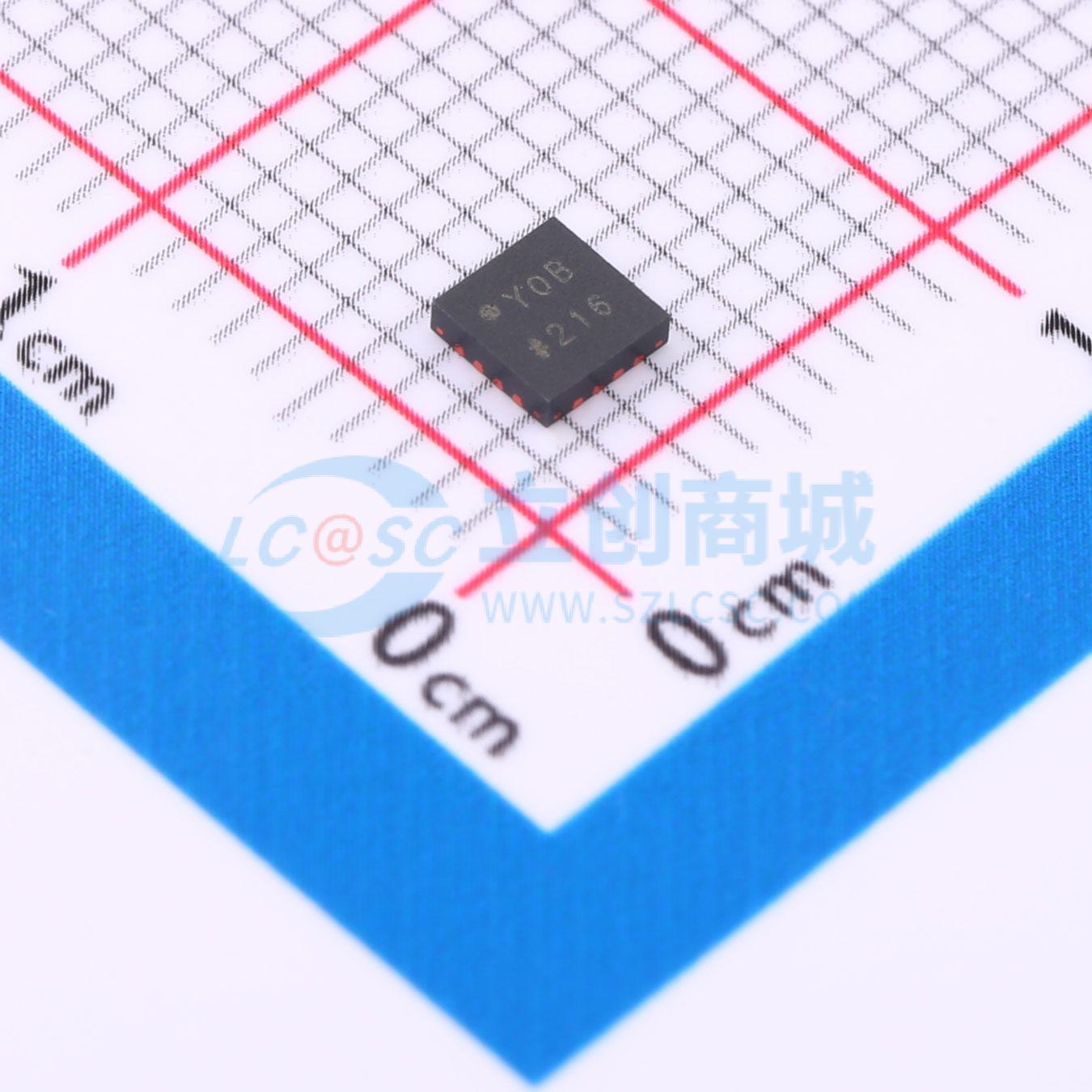

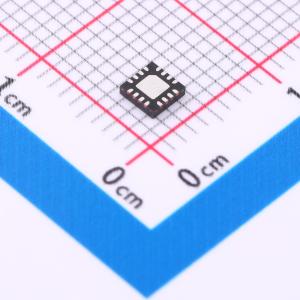

温馨提醒：图片仅供参考，商品以实物为准

ADCLK914BCPZ-R2

超高速 SiGe 开集电极 HVDS 时钟/数据缓冲器

描述: 超快型SiGe开集HVDS时钟/数据缓冲器
品牌名称: ADI(亚德诺)
商品型号: ADCLK914BCPZ-R2
商品编号: C654480
商品封装: LFCSP-16(3x3)
包装方式: 编带
商品毛重: 1.22克(g)

商品参数

商品概述

ADCLK914是一款超快时钟/数据缓冲器，采用专有互补双极（XFCB - 3）硅锗（SiGe）工艺制造。ADCLK914具有高压差分信号（HVDS）输出，适用于驱动最新的高速数模转换器（DAC）。ADCLK914拥有一个单端差分开集电极输出。 ADCLK914缓冲器的工作频率高达7.5 GHz，传播延迟为160 ps，仅增加110 fs随机抖动（RJ）。输入具有中心抽头、100 Ω的片上终端电阻，可接受LVPECL、CML、CMOS、LVTTL或LVDS（仅交流耦合）信号。VREF引脚可用于偏置交流耦合输入。 HVDS输出级设计为在50 Ω负载（端接至VCC）上，每侧直接驱动1.9 V，总差分输出摆幅为3.8 V。 ADCLK914采用16引脚LFCSP封装。它可在 - 40℃至 + 125℃的扩展工业温度范围内工作。

商品特性

7.5 GHz工作频率
160 ps传播延迟
100 ps输出上升/下降时间
110 fs随机抖动
片上输入终端
扩展工业温度范围： - 40℃至 + 125℃
3.3 V电源（VCC - VEE）

应用领域

时钟和数据信号恢复
高速转换器时钟
宽带通信
蜂窝基础设施
高速线路接收器
自动测试设备（ATE）和高性能仪器
电平转换
阈值检测

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	7.5GHz

	属性	参数值
	工作电压	2.97V~3.63V
	工作温度	-40℃~+125℃
