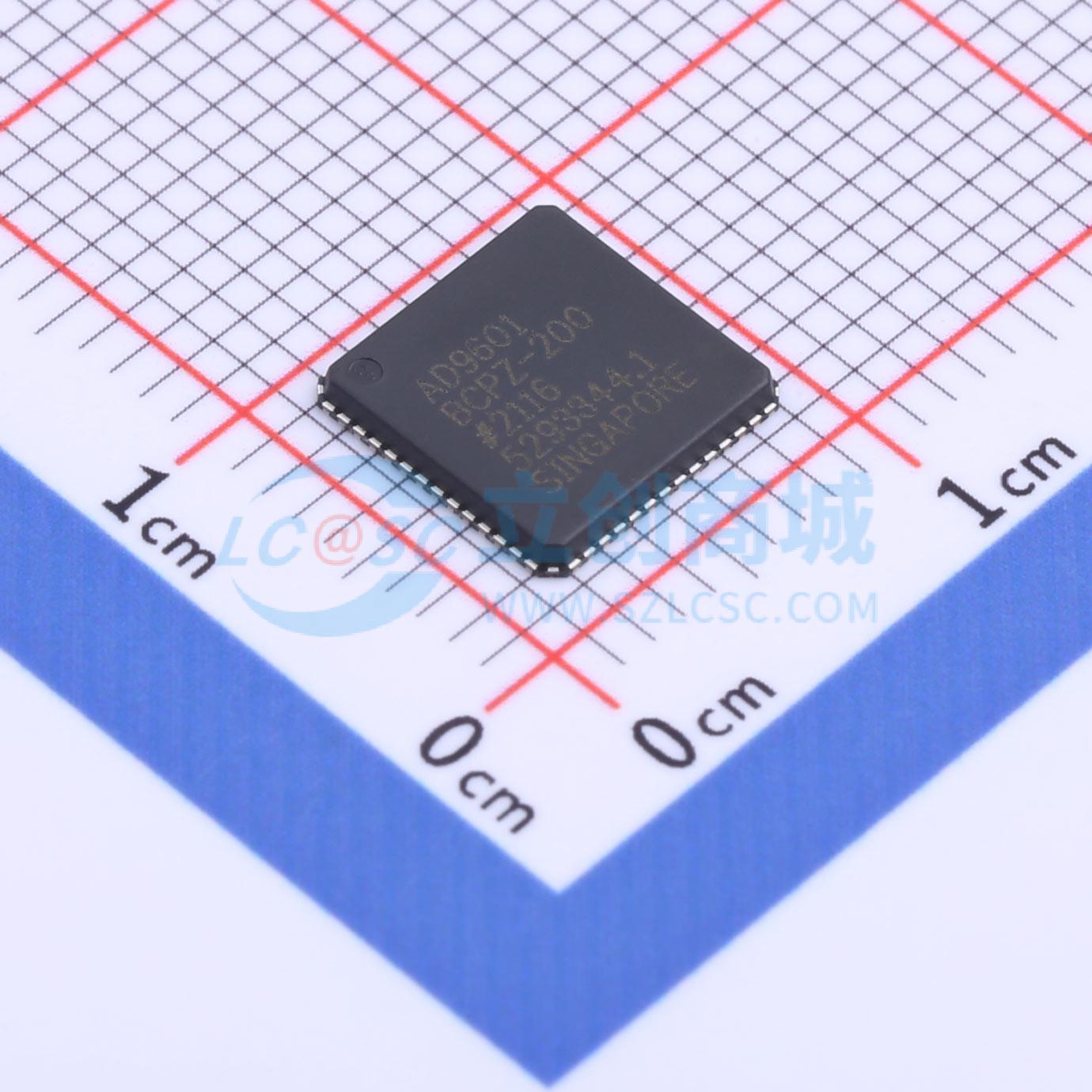

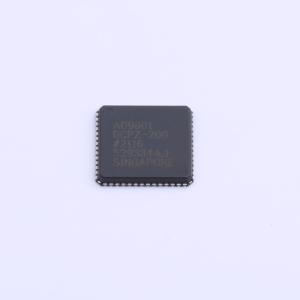

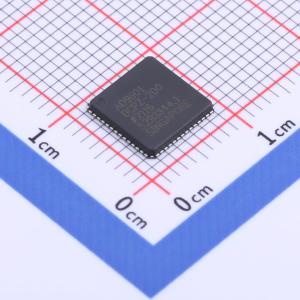

AD9601BCPZ-200

AD9601是一款10位单片采样模数转换器，针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，针对宽带载波和宽带系统中的出色动态性能进行了优化。芯片上集成了所有必要的功能，包括跟踪保持（T/H）和电压基准，可提供完整的信号转换解决方案。 该ADC需要1.8 V模拟电压电源和差分时钟才能实现全性能运行。数字输出与CMOS兼容，支持补码、偏移二进制格式或格雷码。提供数据时钟输出，以确保输出数据时序正确。 AD9601采用先进的CMOS工艺制造，采用56引脚LFCSP封装，工作温度范围为工业级（-40°C至+85°C）。

• 在250 MSPS、输入频率（fIN）高达70 MHz时，信噪比（SNR）= 59.4 dBFS
• 在250 MSPS、输入频率（fIN）高达70 MHz（-1.0 dBFS）时，有效位数（ENOB）为9.7
• 在250 MSPS、输入频率（fIN）高达70 MHz（-1.0 dBFS）时，无杂散动态范围（SFDR）= 87 dBc
• 出色的线性度 典型差分非线性（DNL）δ = 0.2 LSB 典型积分非线性（INL）= 0.2 LSB
• CMOS输出 单数据端口最高可达250 MHz 解复用双端口最高可达2×125 MHz
• 700 MHz全功率模拟带宽
• 片内基准，无需外部去耦
• 集成输入缓冲器和跟踪保持电路
• 低功耗 在200 MSPS时功耗为274 mW 在250 MSPS时功耗为322 mW
• 可编程输入电压范围为1.0 V至1.5 V，标称值为1.25 V
• 1.8 V模拟和数字电源供电
• 可选输出数据格式（偏移二进制、补码、格雷码）
• 时钟占空比稳定器
• 集成数据采集时钟

• 无线和有线宽带通信
• 电缆反向路径
• 通信测试设备
• 功率放大器线性化
