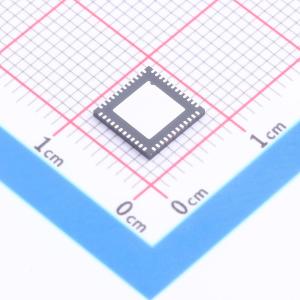

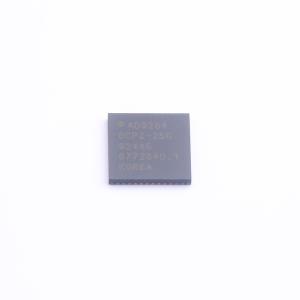

温馨提醒：图片仅供参考，商品以实物为准

AD9284BCPZ-250

8位、250 MSPS、1.8 V双通道模数转换器(ADC)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单1.8V供电操作，双8位单片采样模数转换器，支持同时操作，优化低成本、低功耗和易用性。
品牌名称: ADI(亚德诺)
商品型号: AD9284BCPZ-250
商品编号: C653451
商品封装: LFCSP-48(7x7)
包装方式: 托盘
商品毛重: 1.267714克(g)

商品参数

商品概述

AD9284 是一款双路 8 位单片采样模数转换器 (ADC)，支持同步操作，针对低成本、低功耗和易用性进行了优化。每个 ADC 最高可实现 250 MSPS 的转换速率，并具备出色的动态性能。该 ADC 仅需一个 1.8 V 电源和一个编码时钟即可实现全性能运行。许多应用无需外部参考组件。数字输出与 LVDS 兼容。 AD9284 采用无铅 48 引脚 LFCSP 封装，工作温度范围为 -40°C 至 +85°C 的工业温度范围。

商品特性

单 1.8 V 电源供电
在 250 MSPS 采样率、200 MHz 输入时，信噪比 (SNR) 为 49.3 dBFS
在 250 MSPS 采样率、200 MHz 输入时，无杂散动态范围 (SFDR) 为 65 dBc
低功耗：250 MSPS 时功耗为 314 mW
片上参考源和跟踪保持电路
每个通道的模拟输入范围为 1.2 V p-p
带宽为 500 MHz 的差分输入
符合 LVDS 标准的数字输出
微分非线性 (DNL)：±0.2 LSB
串口控制选项
偏移二进制、格雷码或二进制补码数据格式
可选时钟占空比稳定器
内置可选数字测试模式生成功能
引脚可编程掉电功能
采用 48 引脚 LFCSP 封装

应用领域

通信
分集无线电系统
I/Q 解调系统
电池供电仪器
手持式示波器
低成本数字示波器
光纤视频传输 (OTS)

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	250MHz
	通道数	2
	工作电压	1.7V~1.9V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.3LSB
	工作温度	-40℃~+85℃
	信噪比	49.3dB
	时钟/振荡器	外置
	时钟频率(fc)	250MHz
	基准电压源	内置
	全量程范围(FSR)	1.2V
