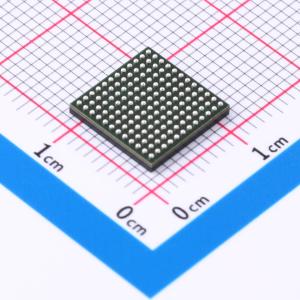

温馨提醒：图片仅供参考，商品以实物为准
AD9361BBCZ-REEL
射频敏捷收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RF捷变收发器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9361BBCZ-REEL
- 商品编号
- C653458
- 商品封装
- BGA-144
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 47MHz~6GHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.3V~3.3V | |
| 应用领域 | - | |
| 输出功率 | 7dBm | |
| 数据速率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | - | |
| 灵敏度 | - | |
| 接收电流 | 175mA | |
| 典型应用频率 | 5.5GHz；800MHz；2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品特性
- 集成12位DAC和ADC的RF收发器
- 发射频段：47 MHz至6.0 GHz
- 接收频段：70 MHz至6.0 GHz
- 支持TDD和FDD操作
- 可调通道带宽：<200 kHz至56 MHz
- 双接收机：6个差分或12个单端输入
- 优异的接收灵敏度，800 MHz LO时噪声系数为2 dB
- 接收增益控制 实时监控和控制信号用于手动增益 独立自动增益控制
- 双发射机：4个差分输出
- 高线性宽带发射机
- 发射EVM：≤−40 dB
- 发射噪声：≤−157 dBm/Hz底噪
- 发射监控：≥66 dB动态范围，精度1 dB
- 集成分数N合成器
- 最大本地振荡器（LO）步进：2.4 Hz
- 多芯片同步
- CMOS/LVDS数字接口
应用领域
- 点对点通信系统
- 飞蜂窝/微微蜂窝/微蜂窝基站
- 通用无线电系统
