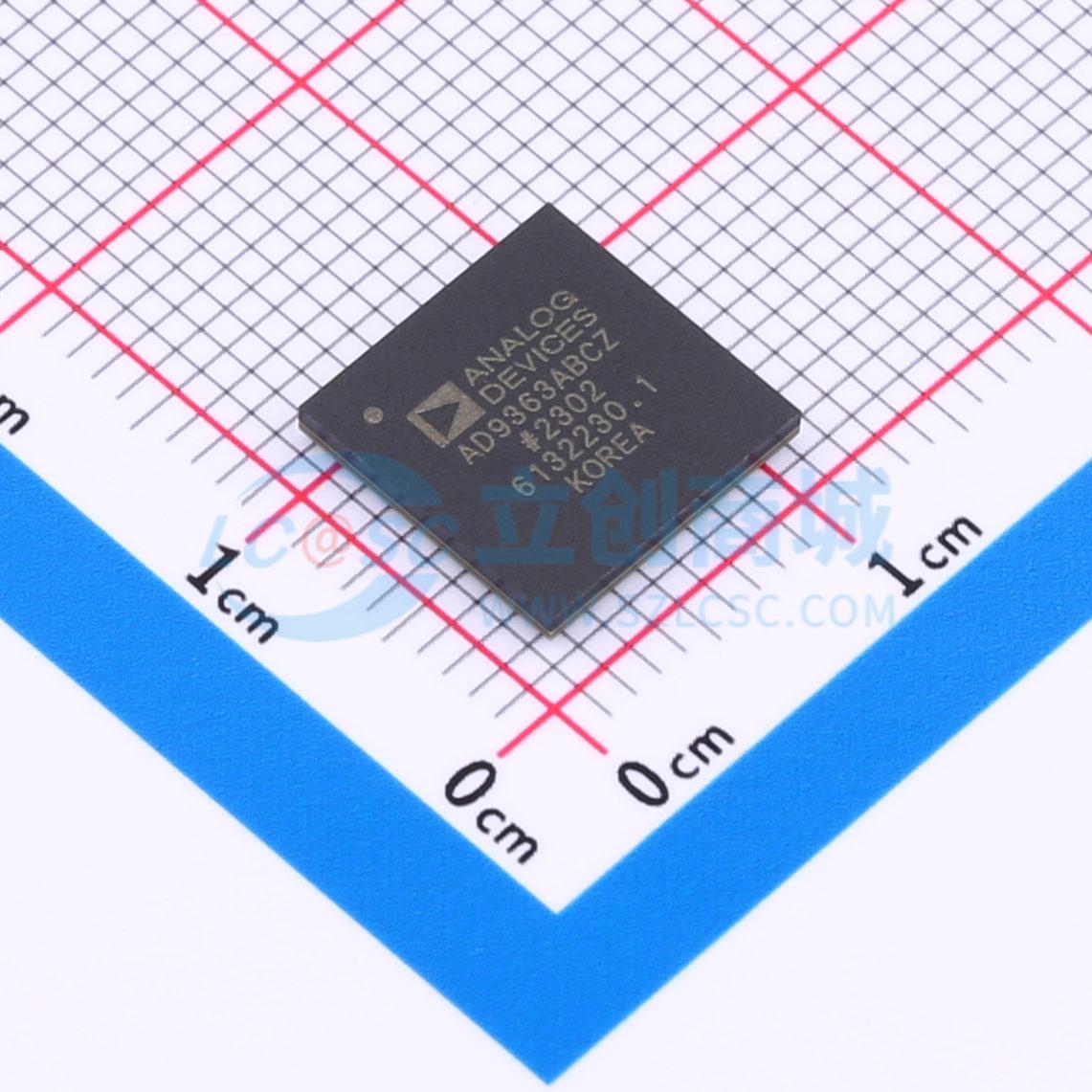

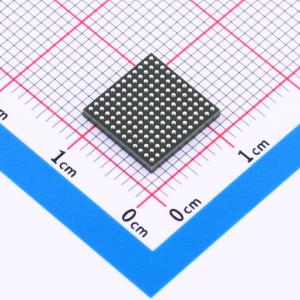

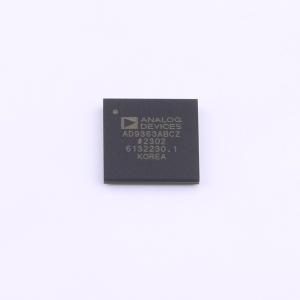

AD9363ABCZ

一款高性能、高度集成的射频捷变收发器，专为 3G 和 4G 毫微微蜂窝应用而设计。其可编程性和宽带能力使其非常适合广泛的收发器应用。该器件将射频前端与灵活的混合信号基带部分以及集成频率合成器相结合，通过为处理器提供可配置的数字接口简化了设计。它工作在 325 MHz 至 3.8 GHz 范围内，覆盖了大多数授权和非授权频段。支持小于 200 kHz 至 20 MHz 的信道带宽。 两个独立的直接转换接收器具有先进的噪声系数和线性度。每个接收机子系统包括独立的自动增益控制 (AGC)、直流偏移校正、正交校正和数字滤波，无需在数字基带中实现这些功能。它还具有可外部控制的灵活手动增益模式。每个通道的两个高动态范围 ADC 对接收到的 I 和 Q 信号进行数字化处理，并将其通过可配置的抽取滤波器和 128 抽头有限脉冲响应 (FIR) 滤波器，以适当的采样率产生 12 位输出信号。 发射机采用直接转换架构，可实现超低噪声的高调制精度。这种发射机设计实现了 -34 dB 的同类最佳发射误差矢量幅度 (EVM)，为外部功率放大器 (PA) 的选择提供了显著的系统余量。板载发射功率监视器可用作功率检测器，实现高精度的发射功率测量。 完全集成的锁相环 (PLL) 为所有接收和发射通道提供低功耗分数 N 频率合成。FDD 系统所需的通道隔离已集成到设计中。所有压控振荡器 (VCO) 和环路滤波器组件均已集成。 核心可直接由 1.3 V 稳压器供电。该 IC 通过标准的 4 线串行端口和四个实时 I/O 控制引脚进行控制。包含全面的掉电模式，以在正常使用期间将功耗降至最低。它采用 10 mm×10 mm、144 球芯片级封装球栅阵列 (CSP_BGA) 封装。

• 集成 12 位 DAC 和 ADC 的射频 (RF) z×2 收发器
• 宽带宽：325 MHz 至 3.8 GHz
• 支持时分双工 (TDD) 和频分双工 (FDD) 操作
• 可调信道带宽 (BW)：最高 20 MHz
• 接收器：6 个差分或 12 个单端输入
• 具有 3 dB 噪声系数的卓越接收器灵敏度
• 接收 (Rx) 增益控制：用于手动增益的实时监控和控制信号、独立自动增益控制 (AGC)
• 双发射机：4 个差分输出
• 高度线性的宽带发射机
• 发射 (Tx) 误差矢量幅度 (EVM)：-34 dB
• 发射噪声：≤ -157 dBm/Hz 本底噪声
• 发射监视器：66 dB 动态范围，精度为 1 dB
• 集成分数 N 合成器，2.4 Hz 本地振荡器 (LO) 步进
• CMOS/LVDS 数字接口

• 3G 企业毫微微蜂窝基站
• 4G 毫微微蜂窝基站
• 无线视频传输
