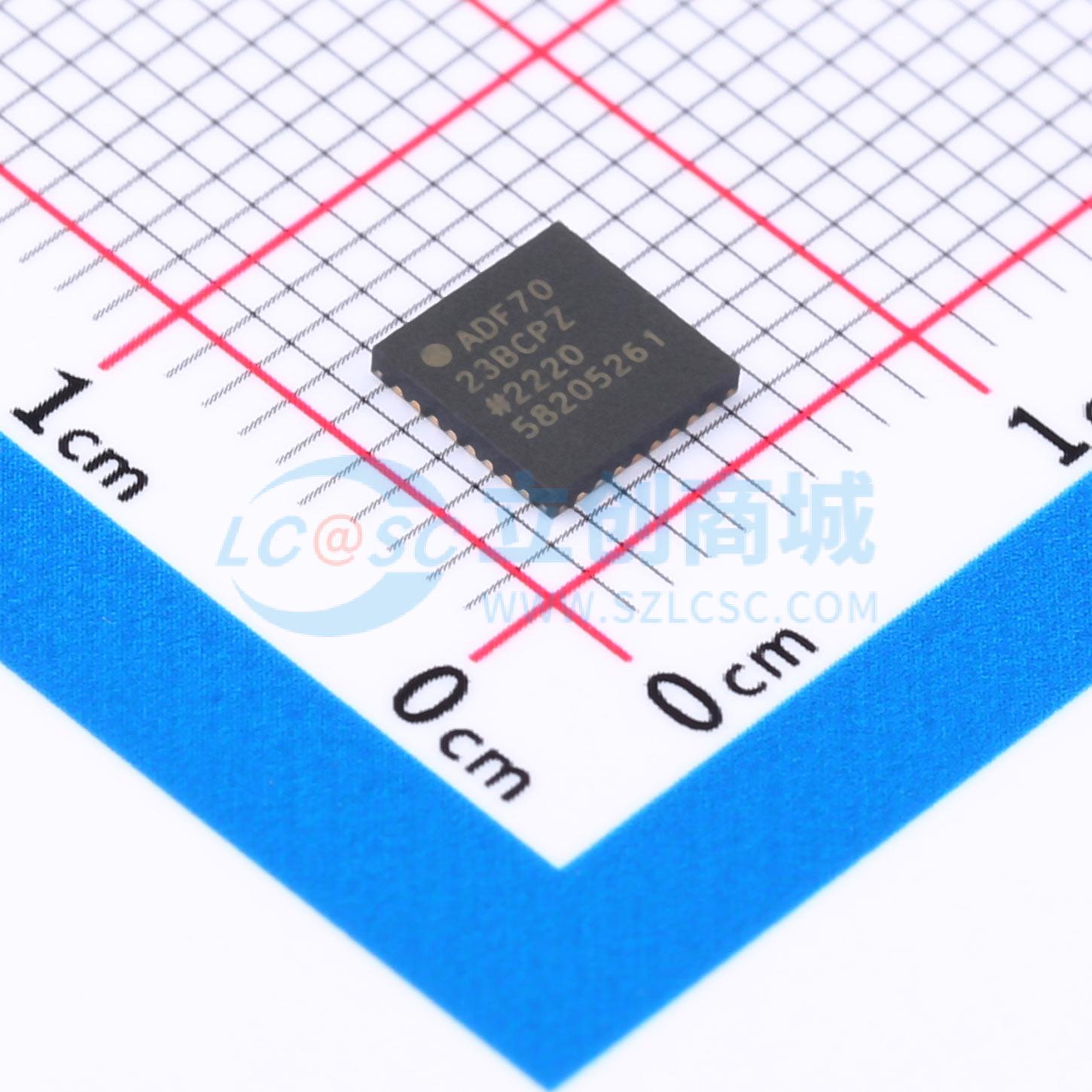

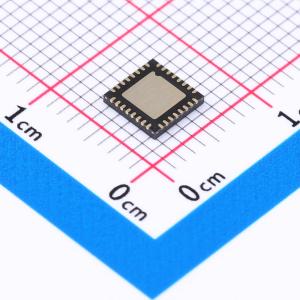

ADF7023BCPZ

ADF7023是一款工作在862 MHz至928 MHz和431 MHz至464 MHz频段的极低功耗、高性能、高集成度2FSK/GFSK/OOK/MSK/GMSK收发器，这些频段覆盖免许可的433 MHz、868 MHz和915 MHz ISM频段。它适合欧洲ETSI EN300 - 220、北美FCC (Part 15)、中国短程无线监管标准或其它类似地区标准下的电路应用。支持1 kbps至300 kbps的数据速率。 发射RF频率合成器包含一个VCO和一个输出通道频率分辨率为400 Hz的低噪声小数N分频锁相环(PLL)。VCO的工作频率为基频的2倍或4倍，可减少杂散发射。接收和发射频率合成器的带宽自动独立配置，以实现最佳的相位噪声、调制质量和建立时间。发射机输出功率可以在 - 20 dBm至 + 13.5 dBm范围内进行编程，自动PA斜坡能力可满足瞬时杂散性能要求。该器件同时拥有单端PA和差分PA，支持发射天线分集。 接收机具有极佳的线性度，最大增益和最小增益时的IP3分别为−12.2 dBm和−11.5 dBm，IP2分别为18.5 dBm和27 dBm。±2 MHz偏移时，接收机抗干扰性能为66 dB，±10 MHz偏移时为74 dB。因此，该器件对高频谱噪声环境中的干扰信号具有极强的抗扰能力。接收机采用新颖的高速自动频率控制(AFC)环路，PLL能够发现并校正所恢复的数据包中的任何RF频率误差。 通过程序下载可以获得图像抑制校准方案，其专利正在审批中。该算法不需要使用外部RF源，启动后也不需要用户干预。校准结果可以存储在非易失性存储器中，供收发器后续上电使用。 ADF7023的电源电压范围为2.2 V至3.6 V，在Tx和Rx模式下的功耗均非常低，因此电池供电的系统在保持出色RF性能的同时，能够长时间工作。该器件可以进入低功耗休眠模式，此时配置设置保存在BBRAM中。 ADF7023具有一个超低功耗的片内8位RISC通信处理器，用于执行无线电控制、包管理和智能唤醒模式(SWM)功能。通信处理器集成了典型通信协议栈的较低层，可以减轻配套处理器的处理负担。利用通信处理器还能下载和执行一组固件模块，包括镜像抑制(IR)校准、AES加密和Reed Solomon编码。 通信处理器为主机处理器提供一个基于命令的简单无线电控制接口。通过单字节命令就能使无线电在不同状态之间跃迁，或者执行无线电功能。 通信处理器支持通用包格式。包格式极为灵活，并且完全可编程，从而确保能与专有的包定义兼容。在发射模式下，可以将通信处理器配置为向包RAM中存储的有效载荷数据添加前同步码、同步字和CRC。在接收模式下，通信处理器可以在接收到前同步码、同步字、地址和CRC时检测和中断主机处理器，并将所接收的有效载荷存储在包RAM中。ADF7023采用一个高效中断系统，它由可以分别设置的MAC级中断和PHY级中断组成。有效载荷数据加上16位CRC可以利用曼彻斯特或8b/10b编码技术进行编码/解码，或者也可以应用数据白化和去白处理。 智能唤醒模式(SWM)允许ADF7023利用内部唤醒时钟从休眠状态自主唤醒，而无需主机处理器干预。唤醒后，ADF7023由通信处理器控制。利用该功能可以在主机处理器处于休眠时执行载波检测、包嗅探和包接收，从而降低系统总功耗。智能唤醒模式可以利用中断条件唤醒主机处理器。 可以对这些中断条件进行配置，使其包含有效前同步码、同步字、CRC的接收或地址匹配。从休眠模式唤醒也可以由主机处理器触发。对于要求唤醒定时非常精确的系统，可以使用一个32 kHz振荡器来驱动唤醒定时器。另外也可以使用内部RC振荡器，它在休眠模式下的功耗更低。 ADF7023具有一个高级加密标准(AES)引擎，采用硬件加速，提供128位块加密和解密，密钥大小为128位、192位和256位。电子密码本(ECB)和密码块链接模式1(CBC模式1)两种模式均受支持。AES引擎可以用来加密/解密包数据，并且可以用作独立引擎，用于主机处理器的加密/解密。将AES软件模块下载到程序RAM之后，ADF7023即可启用AES引擎。AES软件模块可从ADI公司获得。 片内集成的8位ADC可以回读外部模拟输入、RSSI信号或集成的温度传感器信号。一旦电池电压降至用户定义的阈值以下，集成的电池电压监控器就会向主机处理器发出一个中断标志。
