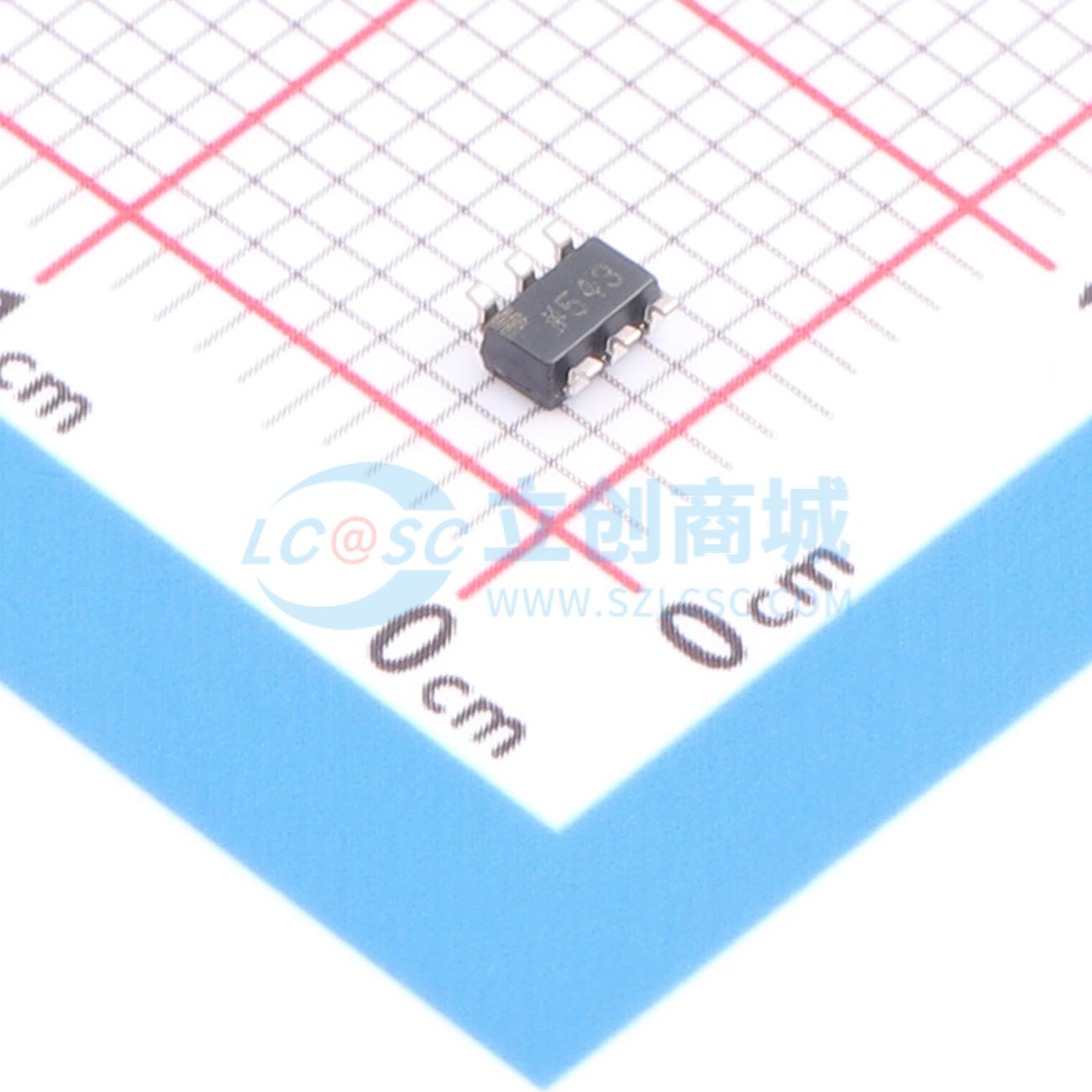

温馨提醒：图片仅供参考，商品以实物为准

ADG1201BRJZ-REEL7

低电容、低电荷注入的±15 V/+12 V iCMOS SPST开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADG1201是一款单刀单掷(SPST)开关，采用iCMOS工艺设计。具有低电容、低电荷注入和低漏电流的特点。
品牌名称: ADI(亚德诺)
商品型号: ADG1201BRJZ-REEL7
商品编号: C654756
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057156克(g)

商品参数

商品概述

ADG1201是一款采用iCMOS工艺设计的单片互补金属氧化物半导体（CMOS）器件，包含一个单刀单掷（SPST）开关。iCMOS是一种将高压CMOS和双极技术相结合的模块化制造工艺。iCMOS能够开发出一系列高性能模拟IC，这些IC可在33 V电压下工作，且占用空间是前代高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS组件能够承受高电源电压，同时提高性能、显著降低功耗并减小封装尺寸。该开关的超低电容和电荷注入特性使其成为数据采集和采样保持应用的理想解决方案，这些应用需要低毛刺和快速稳定。快速开关速度和高信号带宽也使该器件适用于视频信号切换。 iCMOS结构确保了超低功耗，使该器件非常适合便携式和电池供电的仪器。 ADG1201包含一个SPST开关。当逻辑输入为1时，ADG1201的开关闭合。开关导通时双向导通性能相同，输入信号范围可扩展至电源电压。在关断状态下，高达电源电压的信号电平会被阻断。

商品特性

双电源供电时，关断开关源电容典型值为2.4 pF
电荷注入 <1 pC
低泄漏电流：85℃时最大为0.6 nA
25℃、双电源供电时，导通电阻典型值为120 Ω
在±15 V、+12 V下进行全面规格测试
无需Vlogic电源
3 V逻辑兼容输入，VINH最小值为2.0 V，VINL最大值为0.8 V
轨到轨操作
6引脚SOT - 23封装

应用领域

自动测试设备
数据采集系统
电池供电系统
采样保持系统
音频信号路由
视频信号路由
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	工作电压	12V；-15V~15V
	导通时间(ton)	140ns

	属性	参数值
	导通电阻(Ron)	120Ω
	关闭时间(toff)	90ns
	工作温度	-40℃~+125℃
	导通电容(Con)	4.7pF
	带宽	660MHz
