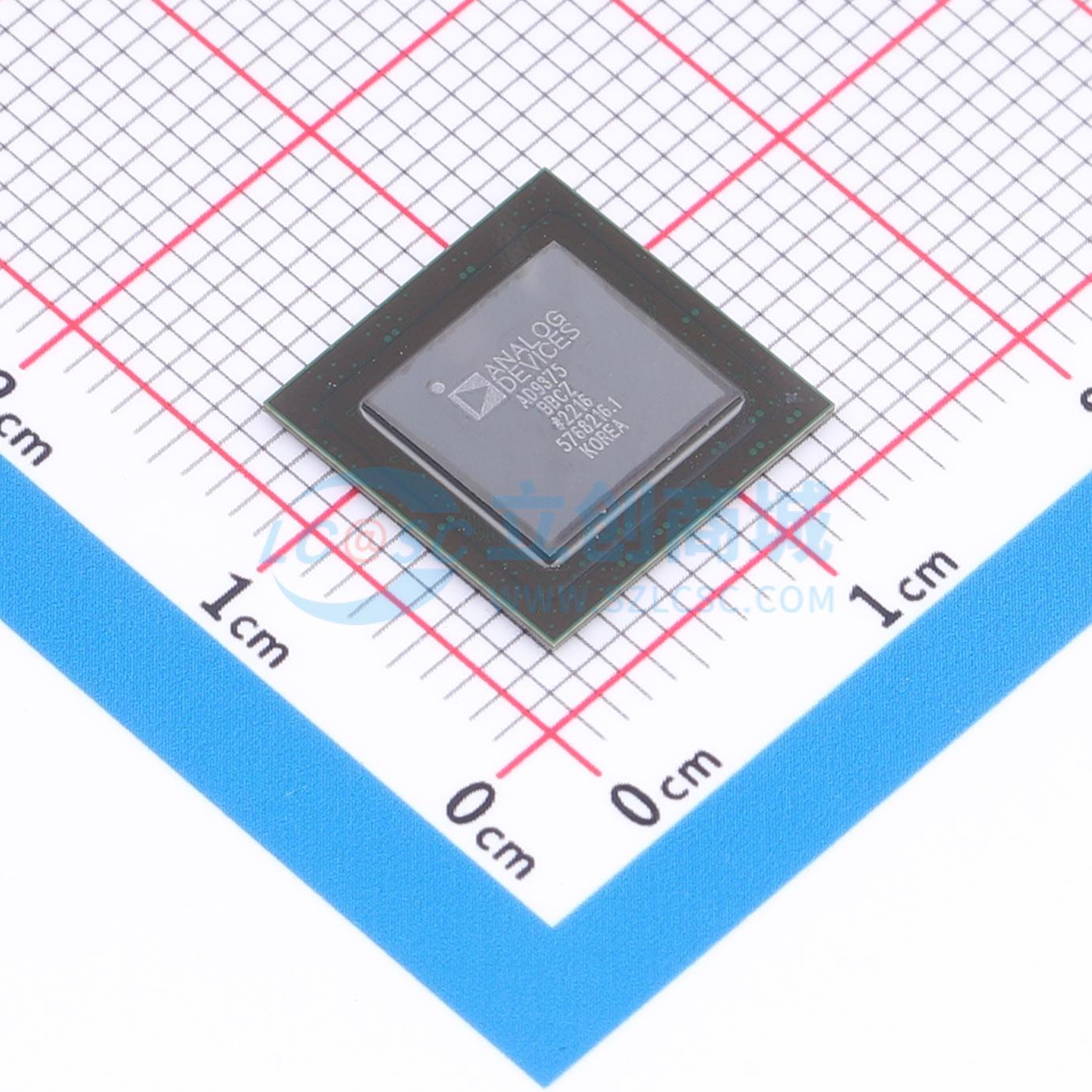

AD9375BBCZ实物图

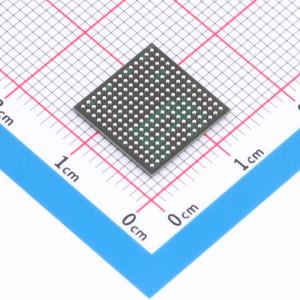

  • AD9375BBCZ商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD9375BBCZ

带有观察路径的集成双射频收发器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一款高度集成的宽带射频 (RF) 收发器,提供双通道发射机 (Tx) 和接收机 (Rx)、集成合成器、完全集成的数字预失真 (DPD) 执行器和自适应引擎以及数字信号处理功能。该IC结合了高性能和低功耗,适用于3G/4G小基站和大规模多输入多输出 (MIMO) 设备,可用于频分双工 (FDD) 和时分双工 (TDD) 应用。工作频率范围为300 MHz至6000 MHz,覆盖大部分许可和非许可蜂窝频段。DPD算法支持高达40 MHz信号带宽的线性化。该IC支持高达100 MHz的接收带宽,还支持高达250 MHz的观测接收机 (ORx) 和Tx合成带宽,以适应数字校正算法。
品牌名称
ADI(亚德诺)
商品型号
AD9375BBCZ
商品编号
C653463
商品封装
BGA-196​
包装方式
托盘
商品毛重
0.44克(g)

商品参数

属性参数值
商品目录无线收发芯片
频率范围300MHz~6GHz
接口类型SPI
工作电压3.3V
应用领域-
输出功率7dBm
数据速率-
属性参数值
发射电流-
灵敏度-
接收电流-
典型应用频率-
工作温度-40℃~+85℃
类型收发器

商品概述

AD9375是一款高度集成的宽带射频(RF)收发器,提供双通道发射器(Tx)和接收器(Rx)、集成式合成器、完全集成的数字预失真(DPD)执行器和自适应引擎,以及数字信号处理功能。该集成电路可提供3G/4G小基站和大规模多输入多输出(MIMO)设备在频分双工(FDD)和时分双工(TDD)应用中所需的高性能与低功耗的灵活组合。AD9375的工作频率范围为300 MHz至6000 MHz,覆盖了大部分授权和非授权蜂窝频段。根据功率放大器(PA)的特性,DPD算法支持对带宽高达40 MHz的信号进行线性化处理(例如,两个相邻的20 MHz载波)。该集成电路支持的Rx带宽高达100 MHz。它还支持观察接收器(ORx)和Tx合成带宽高达250 MHz,以适应数字校正算法。 该收发器由具有先进噪声系数和线性度的宽带直接转换信号路径组成。每个完整的Rx和Tx子系统都包括直流失调校正、正交误差校正(QEC)和可编程数字滤波器,无需在数字基带中实现这些功能。集成了多个辅助功能,如辅助模数转换器(ADC)、辅助数模转换器(DAC)和通用输入/输出(GPIO),以提供额外的监控和控制能力。 包含一个具有两个输入的ORx通道,用于监控每个Tx输出并实现校准应用。该通道还连接到三个嗅探接收器(SnRx)输入,可监控不同频段的无线电活动。 高速JESD204B接口支持高达6144 Mbps的通道速率。四个通道专用于发射器,四个通道专用于接收器和观察接收器通道。 完全集成的锁相环(PLL)为Tx、Rx、ORx和时钟部分提供高性能、低功耗的小数N频率合成。精心的设计和布局技术可满足高性能基站应用所需的隔离要求。所有压控振荡器(VCO)和环路滤波器组件均集成在内,以减少外部组件数量。 该器件包含一个完全集成的低功耗DPD执行器和自适应引擎,用于PA线性化。DPD功能可使用高效PA,显著降低小基站无线电的功耗,同时减少与基带处理器接口所需的JESD204B通道数量。 AD9375内核需要1.3 V电源供电,并通过标准的4线串口进行控制。其他电源可提供适当的数字接口电平,并优化发射器和辅助转换器的性能。AD9375采用12 mm×12 mm、196球芯片级球栅阵列(CSP_BGA)封装。

商品特性

  • 双差分Tx
  • 双差分Rx
  • 带2个输入的观察接收器
  • 完全集成的超低功耗DPD执行器和自适应引擎,用于PA线性化
  • 带3个输入的嗅探接收器
  • 可调范围:300 MHz至6000 MHz
  • 线性化信号带宽达40 MHz
  • Tx合成带宽达250 MHz
  • Rx带宽:8 MHz至100 MHz
  • 支持FDD和TDD操作
  • 用于Tx、Rx、ORx和时钟生成的完全集成的独立小数N RF合成器
  • JESD204B数字接口

应用领域

  • 3G/4G小基站收发信台(BTS)
  • 3G/4G大规模MIMO/有源天线系统

数据手册PDF
