温馨提醒：图片仅供参考，商品以实物为准

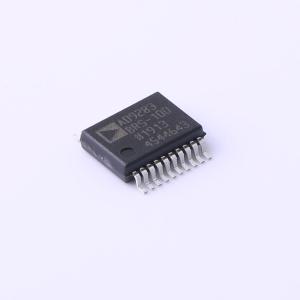

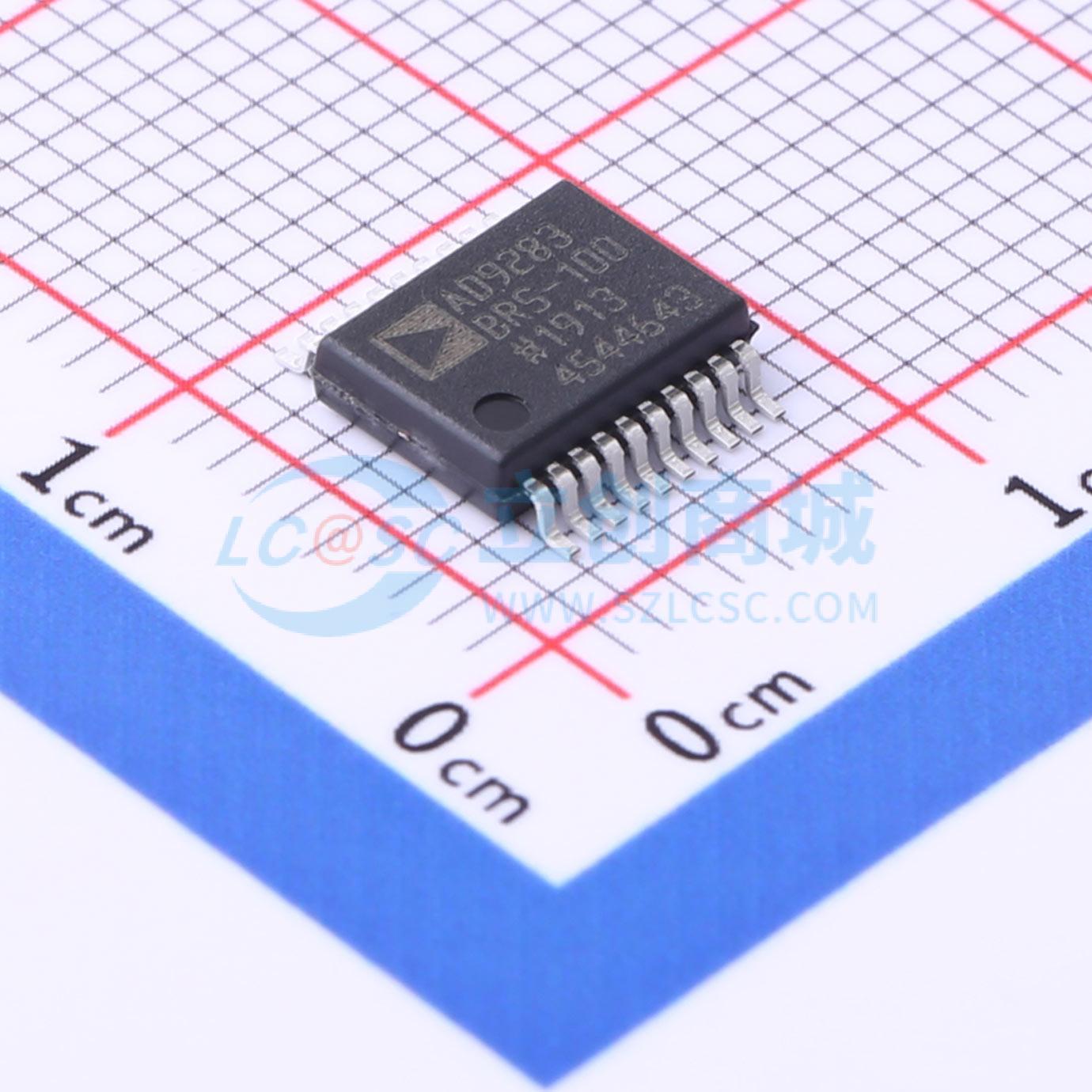

AD9283BRSZ-100
8位、50 MSPS/80 MSPS/100 MSPS ADC
- 描述
- 是一款8位单片采样模数转换器，带有片上跟踪保持电路，针对低成本、低功耗、小尺寸和易用性进行了优化。产品以100 MSPS的转换速率运行，在其整个工作范围内具有出色的动态性能。模数转换器仅需一个3.0V（2.7V至3.6V）电源和一个编码时钟即可实现全性能运行。对于许多应用，无需外部参考或驱动组件
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9283BRSZ-100
- 商品编号
- C653446
- 商品封装
- SSOP-20-208mil
- 包装方式
- 管装
- 商品毛重
- 0.546873克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 8位 | |
| 采样率 | 100MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | - | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.75LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 46.5dB | |
| 时钟频率(fc) | 100MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 130ppm/℃ | |
| 可变增益 | 不支持 |
商品概述
AD9283是一款8位单片采样模数转换器，内置跟踪保持电路，针对低成本、低功耗、小尺寸和易用性进行了优化。该产品以100 MSPS的转换速率运行，在整个工作范围内具有出色的动态性能。 该ADC仅需一个3.0 V（2.7 V至3.6 V）单电源和一个编码时钟即可实现全性能运行。许多应用无需外部基准或驱动组件。数字输出与TTL/CMOS兼容，单独的输出电源引脚支持与3.3 V或2.5 V逻辑接口。 编码器输入与TTL/CMOS兼容。可启用掉电功能，使总功耗降至4.2 mW。在掉电模式下，数字输出被驱动至高阻态。 AD9283采用先进的CMOS工艺制造，提供20引脚表面贴装塑料封装（SSOP），适用于工业温度范围（-40°C至+85°C）。
商品特性
- 8位、50、80和100 MSPS ADC
- 低功耗：100 MSPS时为90 mW
- 片内基准和跟踪/保持
- 475 MHz模拟带宽
- 100 MSPS、41 MHz时SNR = 46.5 dB
- 7 p-p模拟输入范围
- 3.0 V单电源供电（2.7 V - 3.6 V）
- 掉电模式：4.2 mW
应用领域
- 电池供电仪器
- 手持式示波表
- 低成本数字示波器
