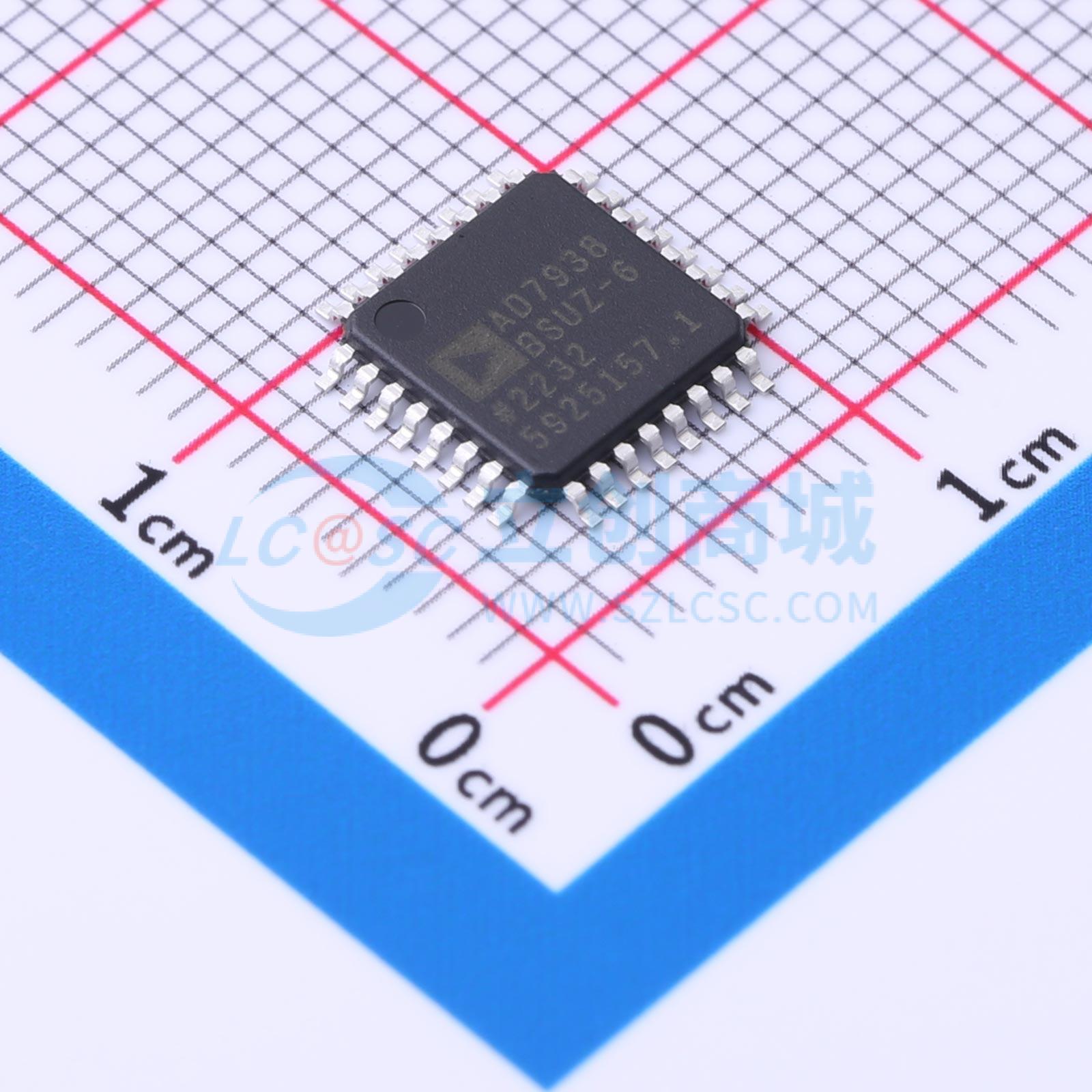

AD7938BSUZ-6

AD7938 - 6是一款12位、高速、低功耗逐次逼近型（SAR）模数转换器（ADC）。该器件采用2.7 V至5.25 V单电源供电，最高吞吐量可达625 kSPS。它内置低噪声、宽带宽差分跟踪保持放大器，可处理高达50 MHz的输入频率。 AD7938 - 6具有八个模拟输入通道，配备通道序列器，允许对预编程选择的通道进行顺序转换。该器件可采用单端、全差分或伪差分模拟输入方式工作。 转换过程和数据采集通过标准控制输入进行控制，便于与微处理器和DSP轻松接口。输入信号在CONVST的下降沿采样，并在此刻启动转换。 AD7938 - 6内置精确的2.5 V基准源，可作为模数转换的参考源。此外，该引脚也可外接外部基准源。 AD7938 - 6采用先进的设计技术，在高吞吐量下实现极低的功耗。该器件还具备灵活的电源管理选项。片上控制寄存器允许用户设置不同的工作条件，包括模拟输入范围和配置、输出编码、电源管理和通道排序。

• 吞吐量：625 kSPS
• 电源电压VDD范围：2.7 V至5.25 V
• 功耗：3 V电源供电、625 kSPS时，最大功耗3.6 mW；5 V电源供电、625 kSPS时，最大功耗7.5 mW
• 带序列器的8个模拟输入通道
• 软件可配置模拟输入：8通道单端输入、4通道全差分输入、4通道伪差分输入、7通道伪差分输入
• 精确的片上2.5 V基准源：25°C时最大误差±0.2%，最大温度系数25 ppm/°C
• 输入频率为50 kHz时，信纳比（SINAD）为69 dB
• 无流水线延迟
• 具有字/字节模式的高速并行接口
• 完全关断模式：最大电流2 μA
• 32引脚LFCSP和TQFP封装
