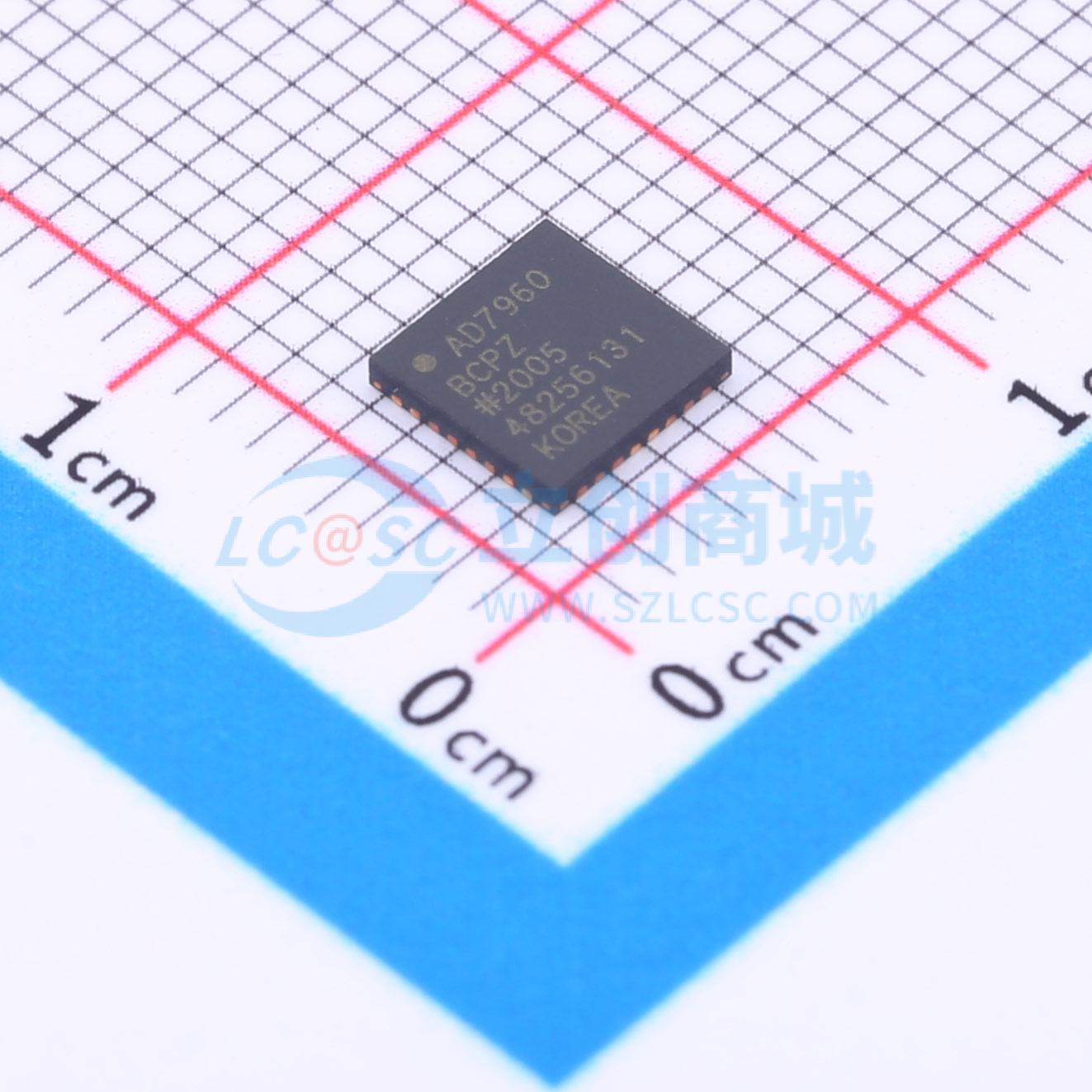

AD7960BCPZ

AD7960是一款18位、5 MSPS、电荷再分配逐次逼近型(SAR)模数转换器(ADC)。SAR架构提供无与伦比的噪声性能和线性度。AD7960集成了一个低功耗、高速18位采样ADC、一个内部转换时钟和一个内部基准电压缓冲器。在CNV±边沿，AD7960对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V和4.096 V之间，以及0 V和5 V之间，相位相反。基准电压由外部施加于该器件。所有转换结果通过一个LVDS自时钟或回波时钟串行接口即可获得。AD7960采用32引脚LFCSP (QFN)封装，工作温度范围为 -40°C至 +85°C。

• 吞吐速率：5 MSPS
• 18位分辨率、无失码
• 出色的交流和直流性能
• 动态范围：100 dB
• 信噪比(SNR)：99 dB
• 总谐波失真(THD)：-117 dB
• 积分非线性(INL)： ±0.8 LSB(典型值)， ±z LSB(最大值)
• 差分非线性(DNL)： ±0.5 LSB(典型值)， ±0.99 LSB(最大值)
• 真差分模拟输入电压范围： ±4.096 V或±5 V
• 低功耗：
  • 46.5 mW(5 MSPS，外部基准电压缓冲器，回波时钟模式)
  • 64.5 mW (5 MSPS，内部基准电压缓冲器，回波时钟模式)
  • 39 mW(5 MSPS，外部基准电压缓冲器，自时钟模式，CNV±为CMOS模式)
• 外部基准电压选项：2.048 V缓冲至4.096 V(内部基准电压缓冲)
• 自时钟模式
• 回波时钟模式
• 转换控制(CNV±信号)的LVDS或CMOS选择
• 工作温度范围： -40°C至 +85°C
• 32引脚、5 mm×5 mm LFCSP (QFN)封装

• 数字成像系统
• 数字X射线计算机断层扫描
• 红外摄像头
• MRI梯度控制
• 高速数据采集
• 光谱
• 测试设备
