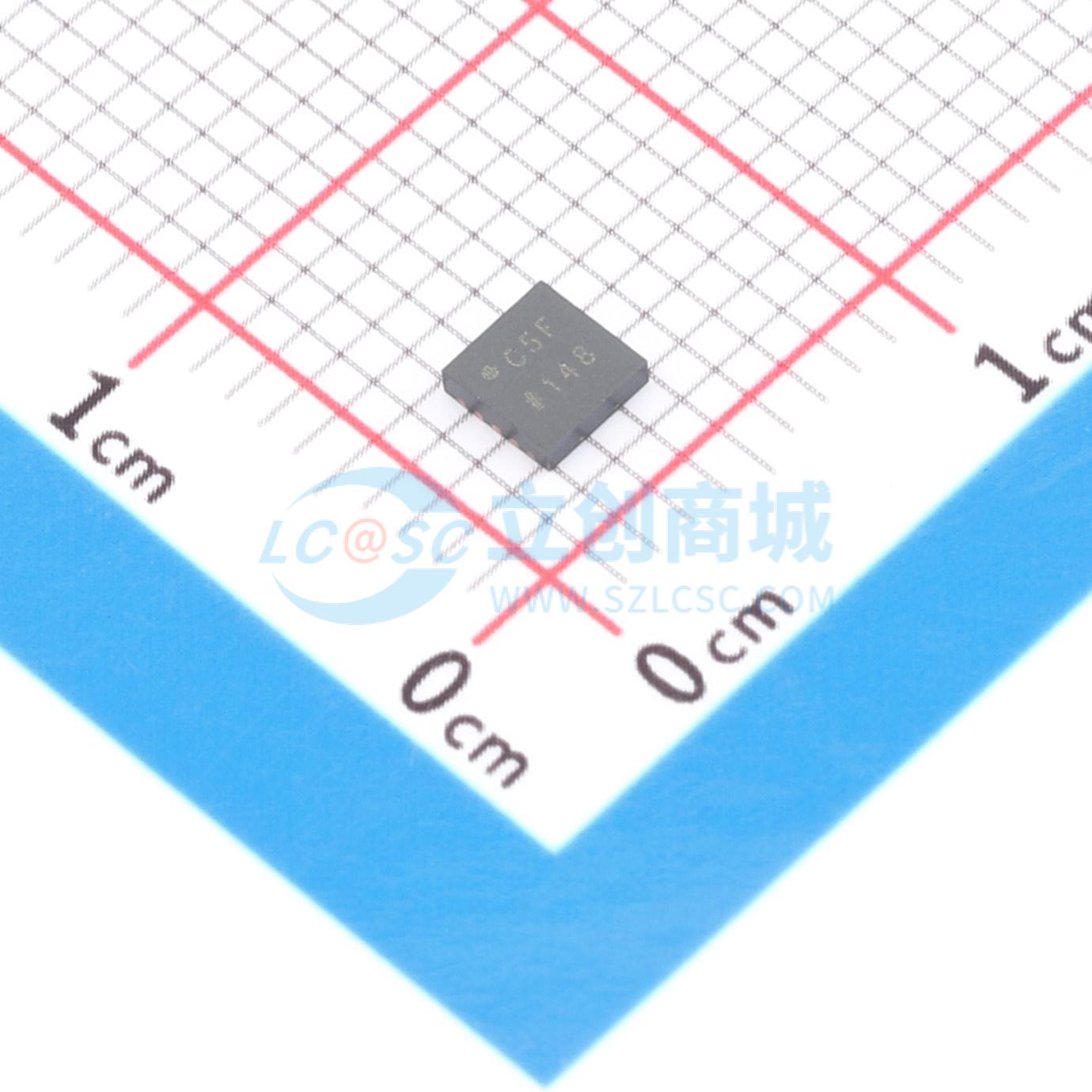

AD7982BCPZ-RL实物图

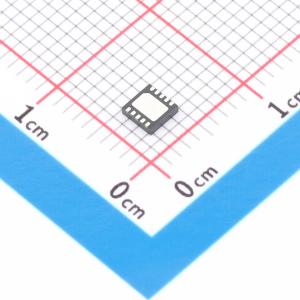

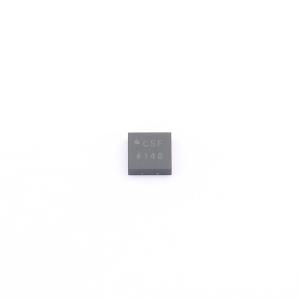

  • AD7982BCPZ-RL商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AD7982BCPZ-RL

18位、1 MSPS PulSAR® 7.0 mW ADC,采用MSOP或QFN封装

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
AD7982是一款18位、逐次逼近型模数转换器(ADC),采用单电源(VDD)供电。它内置一个低功耗、高速、18位采样ADC和一个多功能串行端口。
品牌名称
ADI(亚德诺)
商品型号
AD7982BCPZ-RL
商品编号
C652100
商品封装
QFN-10-EP(3x3)​
包装方式
编带
商品毛重
0.184克(g)

商品参数

属性参数值
商品目录模数转换芯片ADC
分辨率18位
采样率1MHz
通道数1
工作电压2.375V~2.625V
属性参数值
接口类型SPI
差分输入-
积分非线性1LSB
工作温度-40℃~+85℃

商品概述

AD7982是一款18位、逐次逼近型模数转换器(ADC),采用单电源(VDD)供电。它内置一个低功耗、高速、18位采样ADC和一个多功能串行接口端口。在CNV上升沿,AD7982对IN+与IN-引脚之间的电压差进行采样,这两个引脚上的电压摆幅通常在0 V至V_REF之间、相位相反。基准电压(REF)由外部提供,并且可以独立于电源电压(VDD)。其功耗和吞吐量呈线性变化关系。 SPI兼容串行接口还能够利用SDI输入,将几个ADC以菊花链形式连结到一个三线式总线上,并提供一个可选的繁忙指示。通过独立电源VIO,该器件可与1.8 V、2.5 V、3 V和5 V逻辑兼容。 AD7982采用10引脚MSOP封装或10引脚QFN (LFCSP)封装,工作温度范围为 -40°C至 +85°C。

商品特性

  • 18位分辨率、无失码
  • 吞吐速率:1 MSPS
  • 低功耗4 mW(1 MSPS,仅VDD) 7 mW(1 MSPS,总功耗) 70 μW at 10 kSPS
  • 积分非线性(INL):典型值±1 LSB,最大值 ±2 LSB
  • 动态范围:99 dB
  • 真差分模拟输入范围:±V_REF 0 V至V_REF(V_REF在2.5 V至5.0 V之间)可使用任一输入范围可采用ADA4941轻松驱动
  • 无流水线延迟
  • 采用2.5 V单电源供电,提供1.8 V/2.5 V/3 V/5 V逻辑接口
  • 兼容专利串行接口:SPI/QSPI/MICROWIRE/DSP
  • 以菊花链形式连接多个ADC,并能提供繁忙指示
  • 10引脚封装:MSOP(MSOP - 8尺寸)和3 mm×3 mm QFN(LFCSP)(SOT - 23尺寸)

应用领域

  • 电池供电设备
  • 数据采集系统
  • 医疗仪器
  • 地震数据采集系统

数据手册PDF

优惠活动

  • 9.3

    购买数量

    (5000个/圆盘,最小起订量 1 个)
    起订量:1 个5000个/圆盘

    总价金额:

    0.00

    近期成交1
