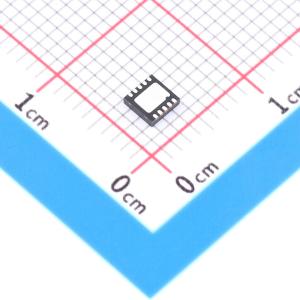

AD7980ACPZ-RL7

AD7980是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位采样ADC和一个多功能串行接口端口。在CNV上升沿，该器件对TN+与IN-之间的模拟输入电压差进行采样，范围从0 V至REF。基准电压(REF)由外部提供，并且可以独立于电源电压(VDD)。功耗和吞吐速率呈线性变化关系。 SPI兼容串行接口还能够利用SDI输入，将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。采用独立电源VIO时，它与1.8 V、2.5 V、3 V和5 V逻辑兼容。 AD7980采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为 -40°C至 +125°C。

• 16位分辨率、无失码
• 吞吐速率：1 MSPS
• 低功耗4 mW(1 MSPS，仅VDD) 7 mW(1 MSPS，总功耗) 70 μW(10 kSPS)
• INL：±0.6 LSB(典型值)，±1.25 LSB(最大值)
• SINAD：91.25 dB(10 kHz)
• THD：−110 dB(10 kHz时)
• 伪差分模拟输入范围0 V至VREF(VREF在2.5 V至5.5 V之间)，任意输入范围，可利用ADA4841轻松驱动
• 无流水线延迟
• 采用2.5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口
• 串行接口：SPI/QSPI/MICROWIRE/DSP兼容
• 以菊花链形式连接多个ADC，并能提供繁忙指示
• 10引脚MSOP和10引脚3 mm×3 mm QFN (LFCSP)，占用空间同SOT-23
• 宽工作温度范围： -40°C至 +125°C

• 电池供电设备
• 通信
• 自动测试设备
• 数据采集
• 医疗仪器
