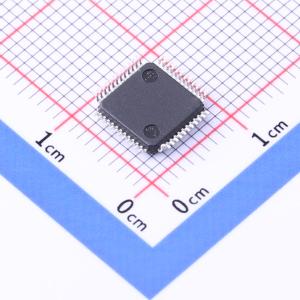

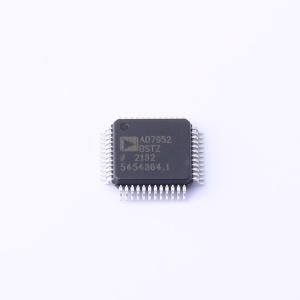

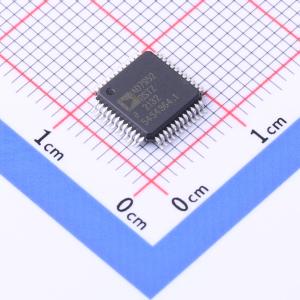

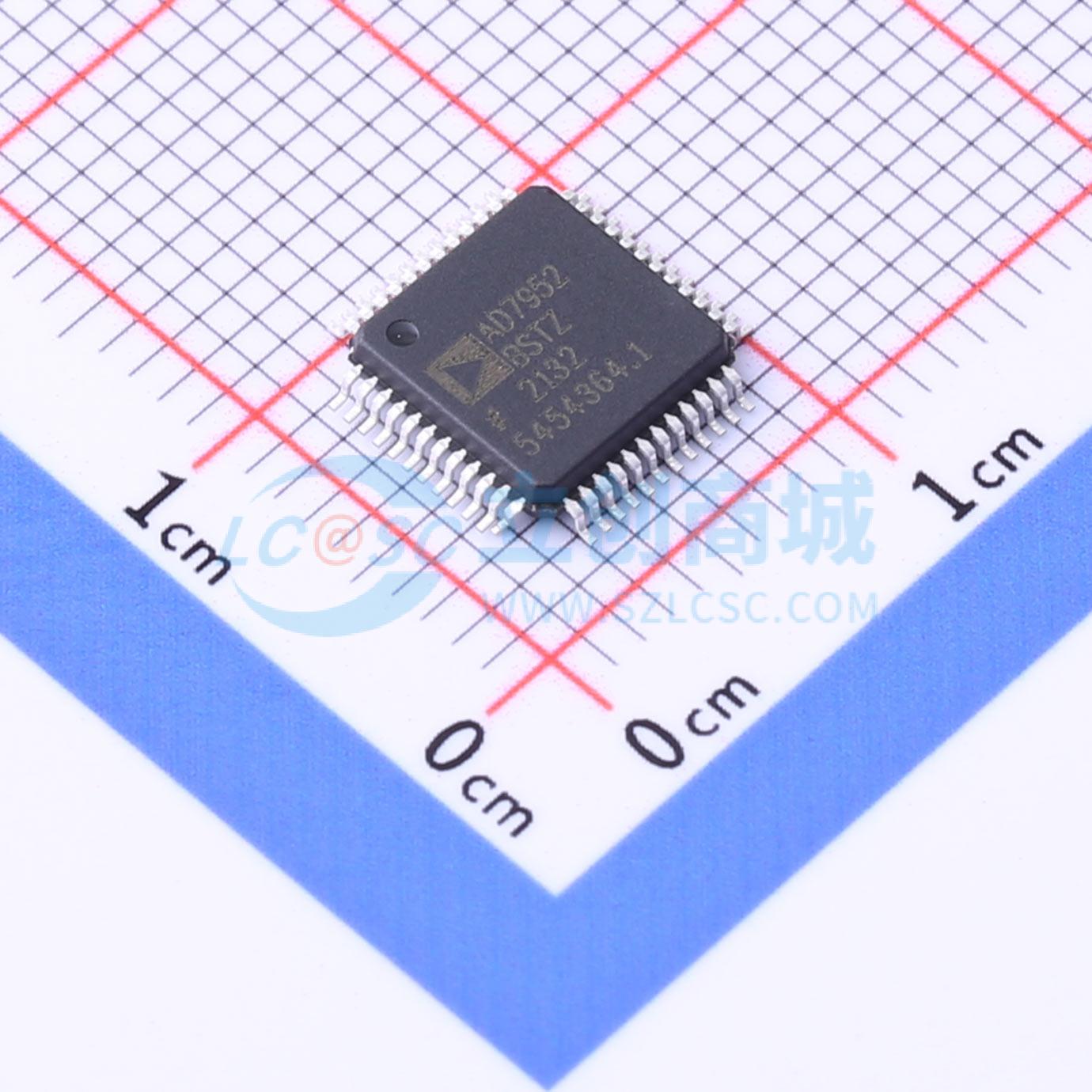

AD7952BSTZ

14位、1 MSPS、差分可编程输入PulSAR® ADC

描述: AD7952是一款14位、电荷再分配、逐次逼近寄存器（SAR）架构的模数转换器（ADC），采用AnalogDevices,Inc.的iCMOS高压工艺制造。
品牌名称: ADI(亚德诺)
商品型号: AD7952BSTZ
商品编号: C652088
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 0.42克(g)

商品参数

商品概述

AD7952是一款14位电荷再分配逐次逼近寄存器（SAR）架构的模数转换器（ADC），采用iCMOS高压工艺制造。该器件可通过硬件或专用的只写串行配置端口来配置输入范围和工作模式。AD7952包含一个高速14位采样ADC、一个内部转换时钟、一个内部基准源（和缓冲器）、纠错电路，以及串行和并行系统接口端口。CNVST的下降沿对IN+和IN-上的全差分模拟输入进行采样。AD7952具有四种不同的模拟输入范围和三种不同的采样模式：实现最快吞吐量的极速模式、实现最快异步吞吐量的正常模式，以及功耗随吞吐量缩放的脉冲模式。工作温度范围为-40℃至+85℃。

商品特性

多个引脚/软件可编程输入范围：+5 V（10 V峰-峰值）、+10 V（20 V峰-峰值）、±5 V（20 V峰-峰值）、±10 V（40 V峰-峰值）
引脚或兼容SPI的串行输入范围/模式选择
吞吐量：1 MSPS（极速模式）、800 kSPS（正常模式）、670 kSPS（脉冲模式）
14位分辨率，无失码
积分非线性（INL）：典型值±0.3 LSB，最大值±1 LSB（满量程范围的±51 ppm）
信噪比（SNR）：在2 kHz时为85 dB
iCMOS工艺技术
5 V内部基准源：典型漂移3 ppm/℃；有温度（TEMP）输出
无流水线延迟（SAR架构）
并行（14位或8位总线）和串行5 V/3.3 V接口
兼容SPI、QSPI、MICROWIRE、DSP
功耗：在1 MSPS时为235 mW，在1 kSPS时为10 mW
48引脚LQFP和48引脚LFCSP（7 mm×7 mm）

应用领域

过程控制
医疗仪器
高速数据采集
数字信号处理
仪器仪表
频谱分析
自动测试设备（ATE）

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(1个/托盘，最小起订量 1000 个)

个

起订量：1000 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	1MHz
	通道数	1
	工作电压	4.75V~5.25V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	0.3LSB
	工作温度	-40℃~+85℃
