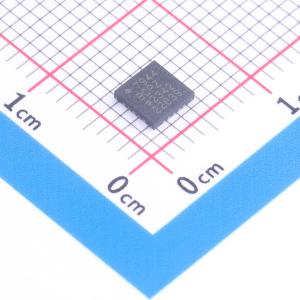

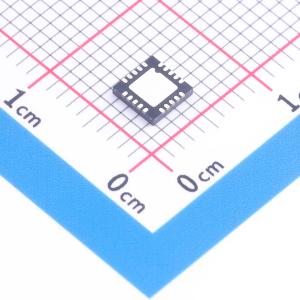

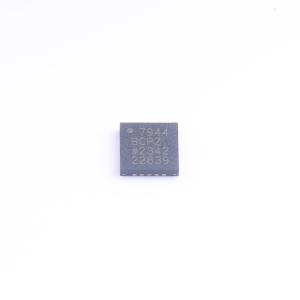

温馨提醒：图片仅供参考，商品以实物为准
AD7944BCPZ
14位、2.5 MSPS、15.5 mW PulSAR ADC，采用LFCSP封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款14位、2.5MSPS逐次逼近型模数转换器（SAR ADC）。它包含一个低功耗、高速的14位采样ADC、一个内部转换时钟、一个内部参考电压（和缓冲器）、误差校正电路和一个通用串行接口端口。在CNV的上升沿，该转换器对模拟输入进行采样，模拟输入IN+相对于地感应端IN-的电压范围为0V至VREF。它具有非常高采样率的Turbo模式（TURBO high）和低功耗的正常模式（TURBO low），适用于低功耗应用，其功耗随吞吐量而变化
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7944BCPZ
- 商品编号
- C652072
- 商品封装
- LFCSP-20(4x4)
- 包装方式
- 托盘
- 商品毛重
- 4.547455克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 2.5MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.375V~2.625V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.25LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 84dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 1uA |
商品概述
AD7944是一款14位、2.5 MSPS逐次逼近型模数转换器（SAR ADC）。它包含一个低功耗、高速的14位采样ADC、一个内部转换时钟、一个内部基准源（及缓冲器）、误差校正电路和一个多功能串行接口端口。在CNV上升沿，AD7944相对于地感应端IN−对0V至VREF之间的模拟输入IN+进行采样。AD7944具备非常高采样率的Turbo模式（TURBO高）和适用于低功耗应用的低功耗正常模式（TURBO低），其功耗随吞吐量变化。 在正常模式（TURBO低）下，兼容SPI的串行接口还具备利用SDI输入在单条三线总线上对多个ADC进行菊花链连接并提供可选忙指示的能力。通过独立的VIO电源，该串行接口可兼容1.8V、2.5V和2.7V电源。 AD7944采用20引脚LFCSP封装，工作温度范围为-40°C至+85°C。
商品特性
- 14位分辨率，无失码
- 吞吐量：2.5 MSPS（TURBO高），2.0 MSPS（TURBO低）
- 低功耗：在2.5 MSPS下，使用外部基准源时功耗为15.5 mW，使用内部基准源时功耗为28 mW
- 积分非线性（INL）：典型值±0.25 LSB，最大值±1.0 LSB
- 信噪比（SNR）：使用片内基准源时为84 dB，使用外部基准源时为84.5 dB
- 4.096 V内部基准源：典型漂移为±10 ppm/°C
- 伪差分模拟输入电压范围为0 V至VREF，VREF最高可达5.0 V，允许使用任意输入范围
- 无流水线延迟
- 逻辑接口：1.8 V/2.5 V/2.7 V
- 专有串行接口，兼容SPI/QSPI/MICROWIRE/DSP
- 具备带忙指示的多个ADC菊花链连接能力
- 20引脚、4 mm×4 mm LFCSP（QFN）封装
应用领域
- 电池供电设备
- 通信
- 自动测试设备（ATE）
- 数据采集系统
- 医疗仪器
