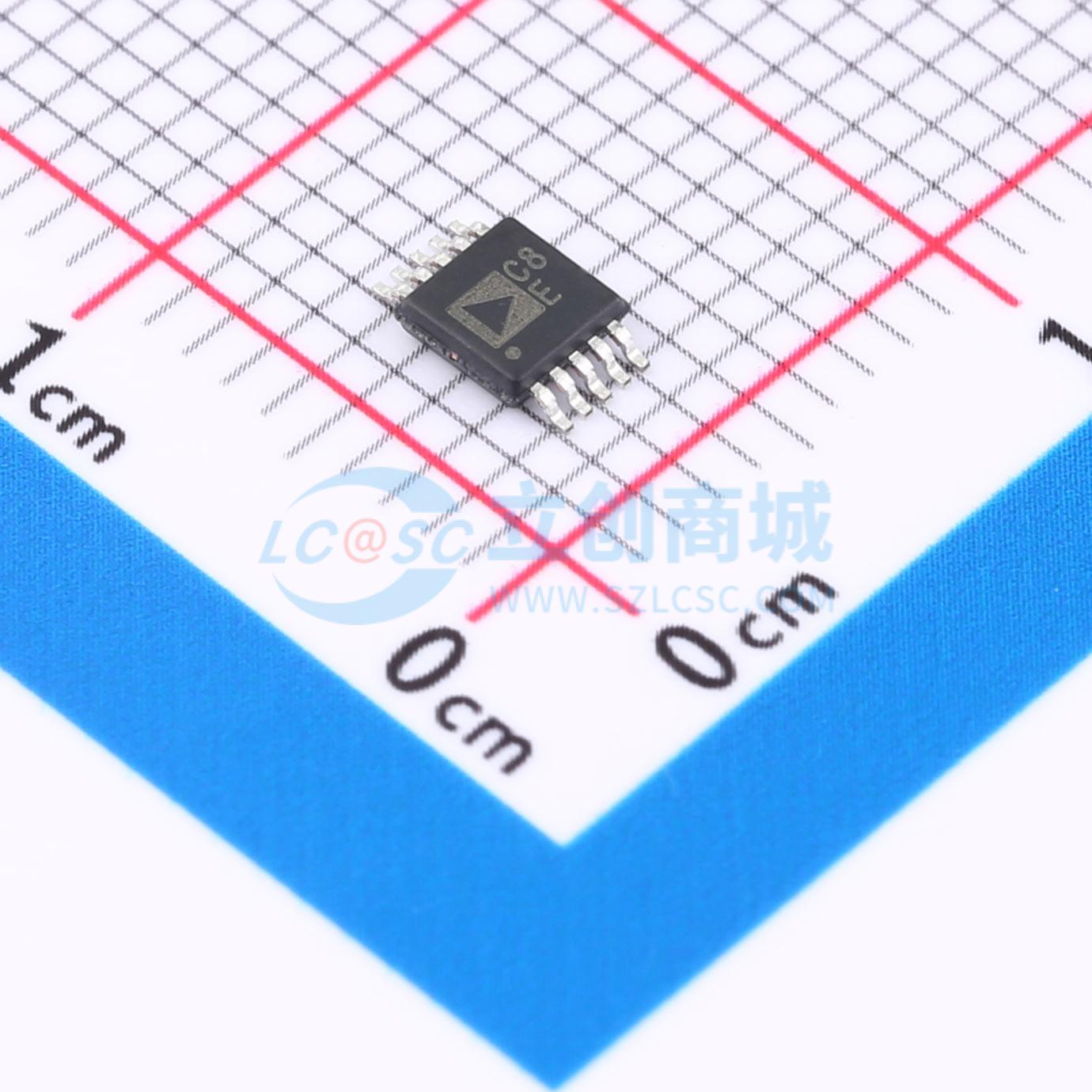

AD4002BRMZ

AD4002/AD4006/AD4010是低噪声、低功耗、高速、18位精密逐次逼近寄存器（SAR）模数转换器（ADC）。AD4002、AD4006和AD4010的吞吐量分别为2 MSPS、1 MSPS和500 kSPS。它们具备易于使用的特性，可降低信号链功耗、降低信号链复杂度并实现更高的通道密度。高阻抗（High-Z）模式结合长采集阶段，无需使用专用的高功率、高速ADC驱动器，从而拓宽了可直接驱动这些ADC的低功耗精密放大器的选择范围，同时仍能实现最佳性能。输入量程压缩特性使ADC驱动放大器和ADC能够在共用电源轨下工作，无需负电源，同时保留完整的ADC码范围。低串行外设接口（SPI）时钟速率要求降低了数字输入/输出功耗，拓宽了处理器选择范围，并简化了通过数字隔离传输数据的任务。 AD4002/AD4006/AD4010采用1.8 V电源供电，相对于地感应端（IN−）对0 V至VREF的模拟输入（IN+）进行采样，VREF范围为2.4 V至5.1 V。在Turbo模式下，AD4002在2 MSPS时仅消耗14 mW功率，最小SCK速率为75 MHz；AD4006在1 MSPS时仅消耗7 mW；AD4010在500 kSPS时仅消耗3.5 mW。AD4002/AD4006/AD4010的积分非线性误差（INL）最大均为±3.2 LSB，18位无丢码，在输入频率（fIN）为1 kHz时信噪比（SNR）为95 dB。参考电压为外部施加，可独立于电源电压设置。 与SPI兼容的多功能串行接口具有七种不同模式，包括利用SDI输入在单条三线总线上对多个ADC进行菊花链连接的功能，并提供可选的忙指示。通过单独的VIO电源，AD4002/AD4006/AD4010可与1.8 V、2.5 V、3 V和5 V逻辑兼容。 AD4002/AD4006提供10引脚MSOP和10引脚LFCSP封装，AD4010提供10引脚LFCSP封装，工作温度范围为-40°C至+125°C。

• 吞吐量：可选2 MSPS/1 MSPS/500 kSPS
• 积分非线性误差（INL）：最大±3.2 LSB
• 保证18位无丢码
• 低功耗：10 kSPS时为70 μW，2 MSPS时（总计）为14 mW，2 MSPS时为9.75 mW，1 MSPS时为4.9 mW，500 kSPS时（仅VDD）为2.5 mW
• 信噪比（SNR）：在1 kHz、VREF = 5 V时典型值为95 dB；在100 kHz时典型值为95 dB
• 总谐波失真（THD）：在1 kHz、VREF = 5 V时典型值为−125 dB；在100 kHz时典型值为−108 dB
• 易于使用的特性可降低系统功耗和复杂度
• 输入过压钳位电路
• 降低非线性输入电荷反冲
• 高阻抗（High-Z）模式
• 长采集阶段
• 输入量程压缩
• 快速转换时间允许低SPI时钟速率
• SPI可编程模式、读写能力、状态字
• 伪差分（单端）模拟输入范围为0 V至VREF，VREF范围为2.4 V至5.1 V
• 采用单1.8 V电源供电，逻辑接口电压范围为1.71 V至5.5 V
• SAR架构：无延迟/流水线延迟，首次转换有效
• 首次转换准确
• 保证在-40°C至+125°C温度范围内工作
• 与SPI、QSPI、MICROWIRE、DSP兼容的串行接口
• 可对多个ADC进行菊花链连接并提供忙指示
• 10引脚封装：3 mm×3 mm LFCSP、3 mm×4.90 mm MSOP

• 自动测试设备
• 机器自动化
• 医疗设备
• 电池供电设备
• 精密数据采集系统
