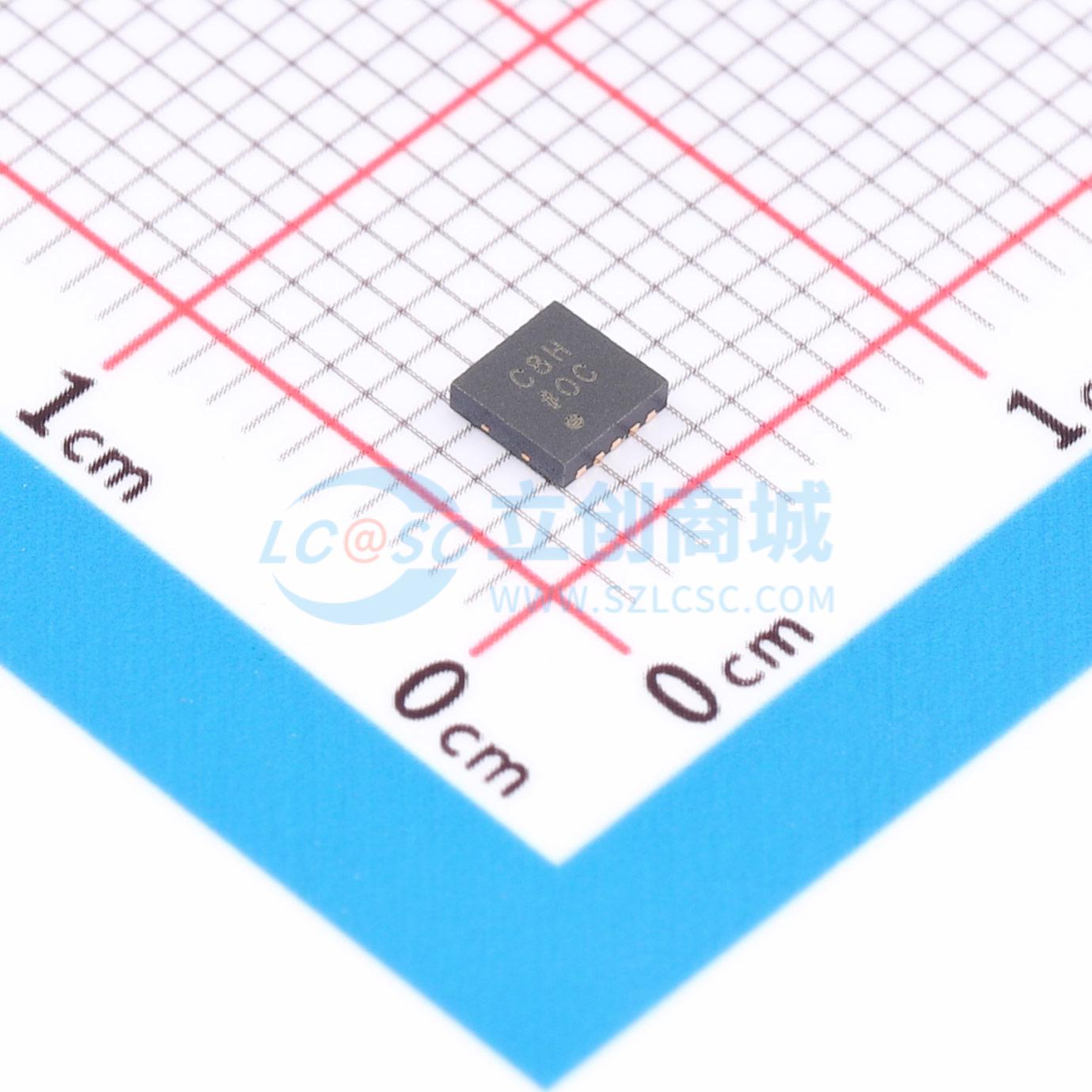

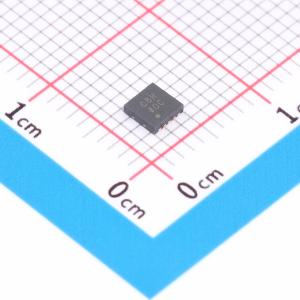

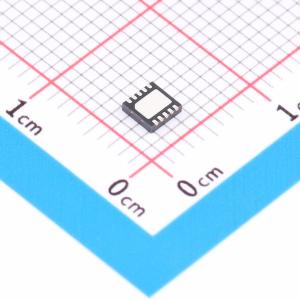

AD4001BCPZ-RL7

AD4001/AD4005是高精度、高速、低功耗、16位、易驱动的精密逐次逼近寄存器（SAR）模数转换器（ADC），采用单电源VDD供电。参考电压V_REF由外部提供，且可独立于电源电压进行设置。AD4001/AD4005的功耗与吞吐量呈线性关系。 易驱动特性降低了信号链的复杂度和功耗，同时提高了通道密度。降低的输入电流（尤其是在高阻抗模式下），结合长信号采集阶段，无需使用专用的ADC驱动器。易驱动特性拓宽了能够驱动这些ADC的配套电路范围。 输入量程压缩功能无需为ADC驱动放大器提供负电源，同时可访问ADC的完整代码范围。输入过压钳位保护ADC输入免受过压事件影响，将参考引脚的干扰降至最低，且无需外部保护二极管。 高达2 MSPS的快速器件吞吐量使用户能够准确捕获高频信号，并实施过采样技术，以应对抗混叠滤波器设计相关的挑战。降低的串行外设接口（SPI）时钟速率要求降低了数字输入和输出功耗，拓宽了数字主机的选择范围，并简化了跨数字隔离传输数据的任务。通过使用独立的VIO逻辑电源，SPI兼容的串行用户接口可与1.8 V、2.5 V、3 V和5 V逻辑兼容。

• 易驱动
• 大幅降低输入反冲
• 输入电流降至0.5 μA/MSPS
• 增强的采集阶段，在1 MSPS时占周期时间的≥79%
• 首次转换准确，无延迟或流水线延迟
• 输入量程压缩，支持单电源操作
• 快速转换允许低SPI时钟速率
• 输入过压钳位保护可吸收高达50 mA电流
• SPI-/QSPI-/MICROWIRE-/DSP兼容的串行接口
• 高性能
• 差分模拟输入范围：±V_REF，V_REF范围为2.4 V至5.1 V
• 吞吐量：2 MSPS/1 MSPS可选
• 积分非线性（INL）：最大±0.4 LSB
• 保证16位，无丢码
• 信噪比（SNR）：在f_IN = 1 kHz、V_REF = 5 V时为96.2 dB
• 总谐波失真（THD）：在f_IN = 1 kHz时为−123 dB，在f_IN = 100 kHz时为−99 dB
• 信纳比（SINAD）：在f_IN = 1 MHz时为88.5 dB
• 过采样动态范围：过采样率（OSR）= 2时为99.3 dB，OSR = 1024时为126 dB
• 低功耗
• 单1.8 V电源供电，逻辑接口电压范围为1.71 V至5.5 V
• 1 MSPS时功耗为4.9 mW（仅VDD）
• 10 kSPS时功耗为80 μW，2 MSPS时功耗为16 mW（总功耗）
• 10引脚封装：3 mm × 3 mm LFCSP、3 mm × 4.90 mm MSOP
• 引脚与AD4003/AD4007/AD4011系列兼容
• 保证工作温度范围：-40°C至+125°C

• 自动化测试设备
• 机器自动化
• 医疗设备
• 电池供电设备
• 精密数据采集系统
• 仪器仪表和控制系统
