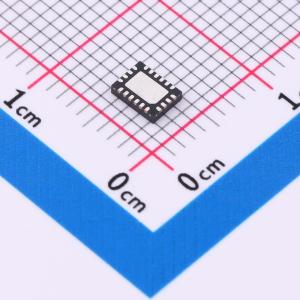

温馨提醒：图片仅供参考，商品以实物为准
MPQ2908AGL-Z
4V-60V输入，同步降压控制器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，3A以上(大电流)方案，MPQ2908A是一款高电压、同步降压控制器,可以直接将高达60V的电压降至较低电压。该器件采用脉冲宽度调制（PWM）电流控制架构,具有精确的逐周期限流功能,能够驱动双N沟道MOSFET。工作频率可通过外部电阻编程或同步到外部时钟。具备全面的保护功能,包括输出过压保护（OVP）、输出过流保护（OCP）和热关断保护。
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2908AGL-Z
- 商品编号
- C5799747
- 商品封装
- QFN-20(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~60V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 750uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
MPQ2908A是一款高压同步降压控制器，可直接将高达60V的电压进行降压处理。MPQ2908A采用脉冲宽度调制（PWM）电流控制架构，具备精确的逐周期电流限制功能，能够驱动双N沟道MOSFET。 先进异步调制（AAM）模式支持非同步操作，以优化轻载效率。 MPQ2908A提供TSSOP20 - EP和QFN - 20（3mmx4mm）封装。 MPQ2908A的工作频率可通过外部电阻进行编程，也可与外部时钟同步，适用于对噪声敏感的应用。其具备完整的保护功能，包括精确的输出过压保护（OVP）、输出过流保护（OCP）和热关断功能。
商品特性
- 4V至60V宽工作输入范围
- 双N沟道MOSFET驱动器
- 0.8V电压基准，全温度范围内精度为±1.5%
- 低压差操作：最大占空比达99.5%
- 可编程频率范围：100kHz - 1000kHz
- 外部同步时钟范围：100kHz - 1000kHz
- 180°异相SYNCO引脚
- 可编程软启动（SS）
- 电源正常（PG）输出电压监控
- 可选逐周期电流限制
- 输出过压保护（OVP）
- 过流保护（OCP）
- 带外部电源选项的内部LDO
- 可编程固定导通时间控制模式（FCCM）和先进异步调制（AAM）模式
- 提供TSSOP20 - EP和QFN - 20（3mmx4mm）封装
- 提供可焊侧翼封装
- 符合AEC - Q100 1级标准
应用领域
- 汽车领域
- 工业控制系统
