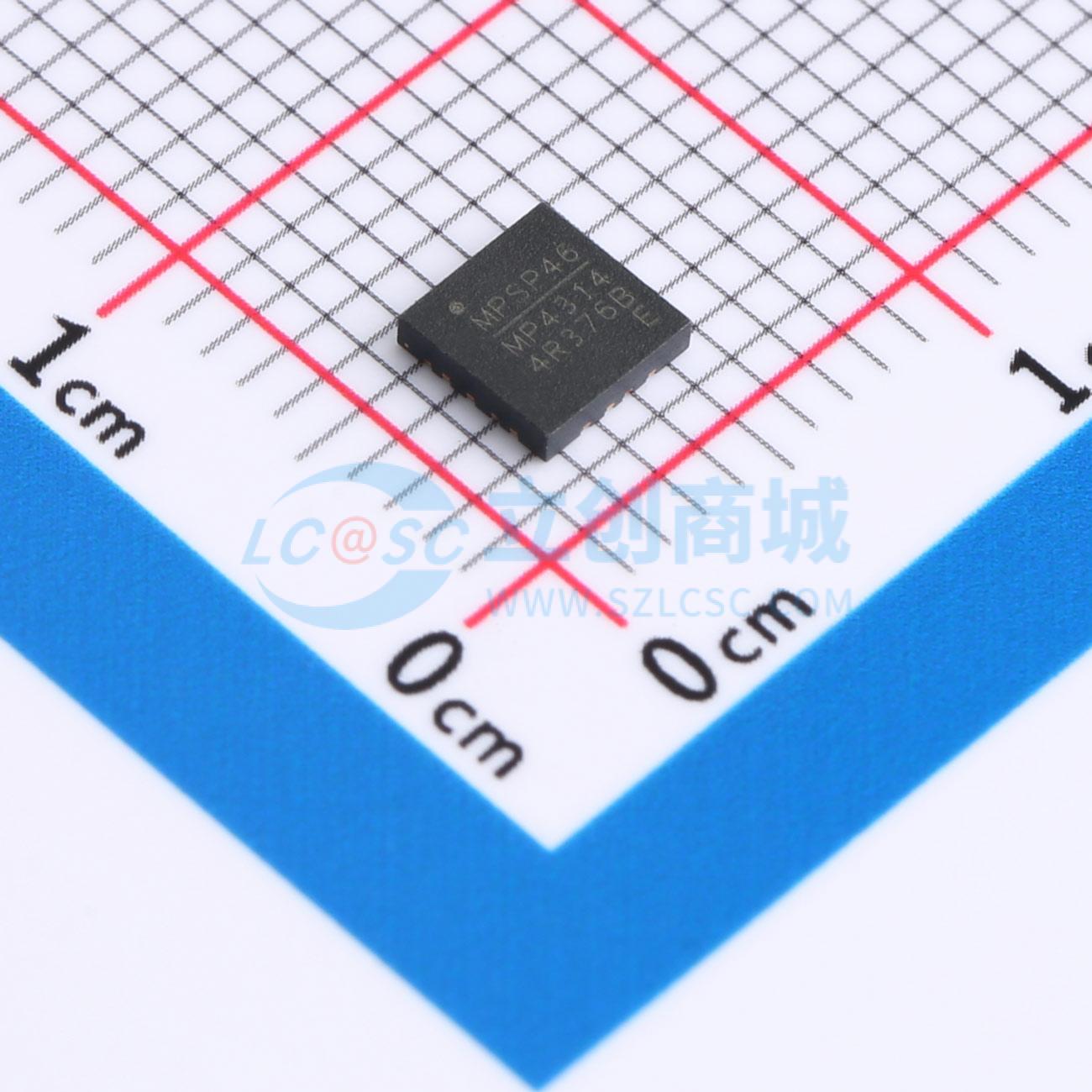

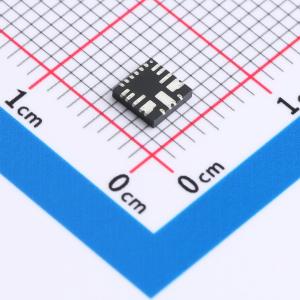

温馨提醒：图片仅供参考，商品以实物为准
MPQ4314GRE-AEC1-Z
符合AEC-Q100标准，45V、4A、低静态电流、带扩频功能的同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，3A以上(大电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ4314GRE-AEC1-Z
- 商品编号
- C5799759
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~45V | |
| 输出电压 | - | |
| 输出电流 | 4A | |
| 开关频率 | 350kHz~1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 18uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MPQ4314 是一款可配置频率的同步降压开关稳压器，集成了内部高端和低端功率 MOSFET（分别为 HS-FET 和 LS-FET）。它采用电流模式控制，可提供高达 4A 的高效输出电流 (IOUT)，实现快速环路响应。 3.3V 至 45V 的宽输入电压 (VIN) 范围适用于汽车输入环境中的各种降压应用。1.7μA 的关断模式静态电流使该器件可用于电池供电的应用。 通过在轻载条件下降低开关频率 (fSW) 以减少开关和栅极驱动器损耗，可在宽负载范围内实现高功率转换效率。 漏极开路电源正常 (PG) 信号指示输出是否在其标称电压的 95% 至 105% 范围内。 频率折返有助于防止启动期间电感电流失控。热关断功能可确保可靠的容错操作。该器件还提供高占空比和低压差模式，适用于汽车冷启动条件。 MPQ4314 采用 QFN-20 (4mmx4mm) 封装。
商品特性
- 3.3V 至 45V 宽工作输入电压 (VIN) 范围
- 4A 连续输出电流 (IOUT)
- 1.7μA 低关断电源电流 (ISHDN)
- 18μA 睡眠模式静态电流 (IQ)
- 内部 48mΩ 高端 MOSFET (HS-FET) 和 20mΩ 低端 MOSFET (LS-FET)
- 适用于汽车电池应用的 350kHz 至 1000kHz 可编程开关频率 (fSW)
- 可同步至外部时钟
- 异相同步时钟输出
- 固定输出选项：3.3V
- 用于降低 EMI 的扩频频率 (FSS)
- 用于降低 EMI 的对称 VIN
- 电源正常 (PG) 输出
- 外部软启动 (SS)
- 100ns 最小导通时间
- 可选的高级异步调制 (AAM) 模式或强制连续导通模式 (FCCM)
- 低压差模式
- 打嗝式过流保护 (OCP)
- 采用 QFN-20 (4mmx4mm) 封装
- 采用可焊侧翼封装
- 符合 AEC-Q100 1 级标准
应用领域
- 汽车信息娱乐系统
- 汽车仪表盘
- 高级驾驶辅助系统 (ADAS)
- 工业电源系统
