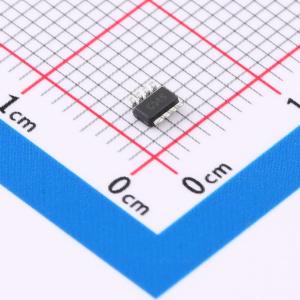

MPQ3414BGJ-5-AEC1-Z
具备输出断开功能的1.5A、2.2MHz同步升压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC升压，电源输入3V~7V，输出5V以内方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ3414BGJ-5-AEC1-Z
- 商品编号
- C5799755
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.8V~4V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 52uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MPQ3414B是一款高效、同步、电流模式的升压转换器，具备输出断开功能。 MPQ3414B可在低至1.8V的输入电压（VIN）下启动，同时提供浪涌电流限制和输出短路保护（SCP）。集成的P沟道同步整流器提高了效率，无需外部肖特基二极管。若MPQ3414B关断，P沟道MOSFET会将输出与输入断开。输出断开功能可完全泄放输出端电荷，使MPQ3414B在关断期间的电源电流（ISD）低于1μA。 2.2MHz的固定开关频率（fSW）允许使用小型外部元件。内部补偿和软启动（SS）减少了所需外部元件的数量。这些特性为宽电流负载范围提供了紧凑的解决方案。 MPQ3414B集成了功率MOSFET，支持最高5V的输出电压（VOUT）和最高0.5A的平均输出电流（IOUT），峰值IOUT（IOUT_PEAK）最高可达1A。 MPQ3414B仅需最少数量的标准外部元件，采用紧凑的TSOT23 - 8封装。
商品特性
- 2.8V至4V输入电压（VIN）范围
- 最高5V输出电压（VOUT）
- 最高0.5A输出电流（IOUT）
- 内部同步整流器
- 2.2MHz固定开关频率（fSW）
- 52μA静态电流（IQ）
- <1μA关断电流（ISD）
- 输出断开功能
- 最高85%的效率
- 内部补偿、浪涌电流限制和内部软启动（SS）
- 小型外部元件
- 过压保护（OVP）、短路保护（SCP）和过温保护（OTP）
- 采用TSOT23 - 8封装
- 符合AEC - Q100 1级标准
应用领域
- 单节锂离子备用电池
- 汽车二次稳压
