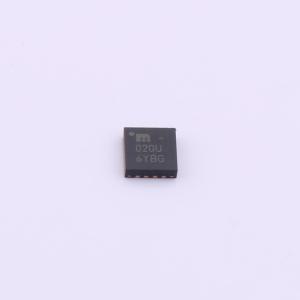

温馨提醒：图片仅供参考，商品以实物为准

SY58020UMG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款2.5V/3.3V精密、高速、全差分1:4 CML扇出缓冲器。经过优化，可提供四个相同的输出副本，偏斜小于15ps，典型附加相位抖动为27fSRMS，能够处理高达6GHz的时钟信号。差分输入采用独特的3引脚输入终端架构，可与小至100mV的差分LVPECL、LVDS和CML信号（交流或直流耦合）接口，信号路径中无需任何电平转换或终端电阻网络。对于交流耦合输入接口应用，板载输出参考电压(VREF-AC)为VT引脚提供偏置
品牌名称: MICROCHIP(美国微芯)
商品型号: SY58020UMG
商品编号: C631826
商品封装: MLF-16
包装方式: 管装
商品毛重: 0.016667克(g)

商品参数

商品概述

SY58020U是一款2.5V/3.3V精密、高速、全差分1:4 CML扇出缓冲器。该器件经过优化，可提供四个相同的输出副本，偏斜小于15ps，典型附加相位抖动为27fsRMS，能够处理高达6GHz的时钟信号。差分输入采用独特的3引脚输入端接架构，可与小至100mV的差分LVPECL、LVDS和CML信号（交流或直流耦合）接口，信号路径中无需任何电平转换或端接电阻网络。对于交流耦合输入接口应用，板载输出参考电压（VREF - AC）用于为VT引脚提供偏置。输出经过优化，可在50Ω负载上驱动典型摆幅为400mV的信号，上升/下降时间极快，保证小于60ps。 SY58020U可在2.5V±5%或3.3V±10%的电源电压下工作，并且在整个工业温度范围（-40℃至+85℃）内性能有保证。

商品特性

精密1:4、400mV CML扇出缓冲器
保证在温度/电压变化时的交流性能：
- 最大时钟频率6GHz
- 上升/下降时间<60ps
- 传播延迟<250ps
- 最大偏斜<15ps
低抖动性能：
- 典型附加相位抖动27fsRMS
可接受低至100mV的输入信号
独特的专利输入端接和VT引脚，可接受直流耦合和交流耦合的差分输入：LVPECL、LVDS和CML
50Ω源端接CML输出
电源电压2.5V±5%和3.3V±10%
工业温度范围：-40℃至+85℃
采用16引脚（3mm×3mm）QFN封装

应用领域

所有SONET和所有千兆以太网时钟分配
光纤通道时钟和数据分配
背板分配
数据分配：OC - 48、OC - 48 + FEC、XAUI
高端、低偏斜、多处理器同步时钟分配

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	6GHz

	属性	参数值
	工作电压	2.375V~3.6V
	工作温度	-40℃~+85℃
