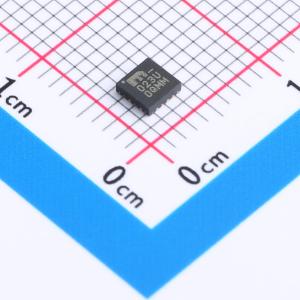

SY58023UMG

SY58023U是一款2.5V/3.3V精密、高速、全差分CML 2x2交叉点开关。SY58023U经过优化，可以提供两个相同的输出副本，偏斜小于20ps且具有超低抖动。它可以路由高达6GHz的时钟信号或高达10.7Gbps的数据。

差分输入包括Micrel独特的3针输入端接架构，这使得SY58023U可以直接与LVPECL、LVDS和CML差分信号（交流耦合或直流耦合）接口，最小信号幅度为100mV（200mVpp），而无需在信号路径中使用任何电平转换或端接电阻网络。CML输出在50Ω负载下的典型摆幅为400mV，并且提供极快的上升/下降时间，保证小于60ps。

SY58023U工作在+2.5V ±5%或+3.3V ±10%的电源下，并在整个工业温度范围（-40°C至+85°C）内得到保证。对于需要高速双CML开关的应用，请考虑SY58024U。SY58023U是Micrel高速Precision Edge 产品线的一部分。

• 在温度和电压范围内保证的交流性能：

  • 10.7Gbps 数据吞吐量

  • <60ps 上升/下降时间
  • <285ps 传播延迟 (IN-to-Q)
  • <20ps 偏斜

• 低抖动：

  • <10pspp 总抖动（时钟）
  • <1psrms 随机抖动（数据）
  • <10pspp 确定性抖动（数据）
  • 串扰引起的抖动：<0.7psrms
  • 接受低至100mV的输入信号
  • 独特的输入端接和VT引脚接受直流耦合和交流耦合差分输入：LVPECL、LVDS 和 CML
  • 50Ω 源端接 CML 输出
  • 全差分输入/输出
  • 电源 2.5V±5% 和 3.3V±10%
  • 工业级 -40°C 至 +85°C 温度范围
  • 提供 16 引脚 (3mm x 3mm) MLF 封装

• 千兆以太网数据/时钟路由
• SONET 数据/时钟路由
• 交换结构时钟路由
• 冗余切换
• 背板冗余
