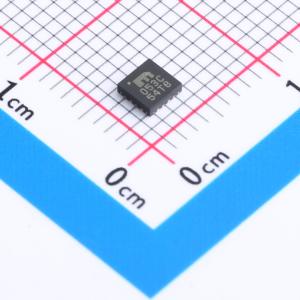

SY88053CLMG

描述: 该产品用于多速率应用的光纤接收器，工作速率范围为1.0625Gbps至12.5Gbps。产品包含一个高带宽、高灵敏度输入级，具有用户可编程的宽范围SD断言/LOS去断言阈值电平，可优化系统传输距离。通常提供4dB的电气滞后，以最大限度减少由嘈杂输入信号引起的LOS或SD抖动。提供一个逻辑电平控制引脚，允许用户通过外部5kΩ至10kΩ上拉电阻选择集电极开路、TTL兼容的LOS或SD状态指示信号。产品在5mVₚ₋ₚ至1800mVₚ₋ₚ的整个差分输入电压范围内提供快速的SD断言和LOS去断言时间。输入级还提供一个用户可调的判决阈值电路，以优化嘈杂应用（如WDM）中的误码率，其中EDFA和拉曼放大器会产生不均匀的噪声水平
品牌名称: MICROCHIP(美国微芯)
商品型号: SY88053CLMG
商品编号: C631842
商品封装: QFN-16(3x3)
包装方式: 管装
商品毛重: 0.7克(g)

商品参数

商品概述

SY88053CL限幅后置放大器专为多速率应用的光纤接收器设计，速率范围从1.0625Gbps到12.5Gbps。 SY88053CL包含一个高带宽、高灵敏度输入级，具有用户可编程的宽范围信号丢失（SD）断言/信号丢失指示（LOS）解除断言阈值电平，可优化系统传输距离。通常提供4dB的电气迟滞，以最大程度减少由输入信号噪声引起的LOS或SD抖动。提供一个逻辑电平控制引脚，允许用户通过外部5kΩ至10kΩ上拉电阻选择集电极开路、与TTL兼容的LOS或SD状态指示信号。 SY88053CL在5mVPP至1800mVPP的整个差分输入电压范围内提供快速的SD断言和LOS解除断言时间。 SY88053CL输入级还提供用户可调的判决阈值电路，以优化如波分复用（WDM）等噪声环境下的误码率（BER），在这些应用中，掺铒光纤放大器（EDFA）和拉曼放大器会产生不均匀的噪声电平。通过施加外部控制电压，当电路禁用时，判决阈值通常可从标称的50%阈值调整到30%至70%。 SY88053CL提供集成的50Ω输入和输出阻抗，以优化高速信号路径并减少元件数量。后置放大器输出具有用户可选的极性反转控制，以简化PCB布局。提供一个与TTL兼容的JAM输入，通过反馈LOS或SD信号实现静噪功能。JAM输入仅禁用后置放大器输出。 SY88053CL采用单一+3.3V电源供电，工作温度范围为-40°C至+85°C。

商品特性

支持1.0625Gbps至12.5Gbps的多速率运行
可调判决阈值电平，用于偏移补偿或误码率优化
宽差分输入范围[5mVPP至1800mVPP)
宽SD解除断言或LOS断言阈值范围：-3mVPP至30mVPP；典型电气迟滞4dB
快速的SD断言和LOS解除断言时间：典型值75ns；最大值120ns
可选的LOS或SD状态信号指示
可选的RXOUT+/RXOUT−极性反转
带内部上拉的TTL兼容JAM输入
低噪声CML数据输入，集成50Ω端接阻抗至内部参考电压VREF
低噪声CML数据输出，集成50Ω端接阻抗；典型上升/下降时间25ps
宽范围电源：3.3V±10%
工业温度范围：-40°C至+85°C
采用3mm x 3mm QFN小型封装

应用领域

非对称/对称10G以太网无源光网络（10GEPON）
非对称/对称10G吉比特无源光网络（XGPON）
10吉比特以太网
8Gbps和10Gbps光纤通道
同步光网络（SONET）OC192；同步数字体系（SDH）STM64
波分复用（WDM）/密集波分复用（DWDM）系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	特殊功能放大器
	放大器类型	限幅放大器
