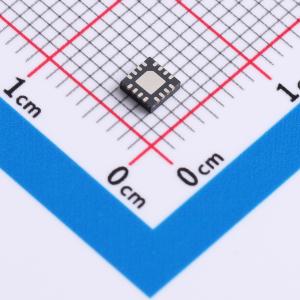

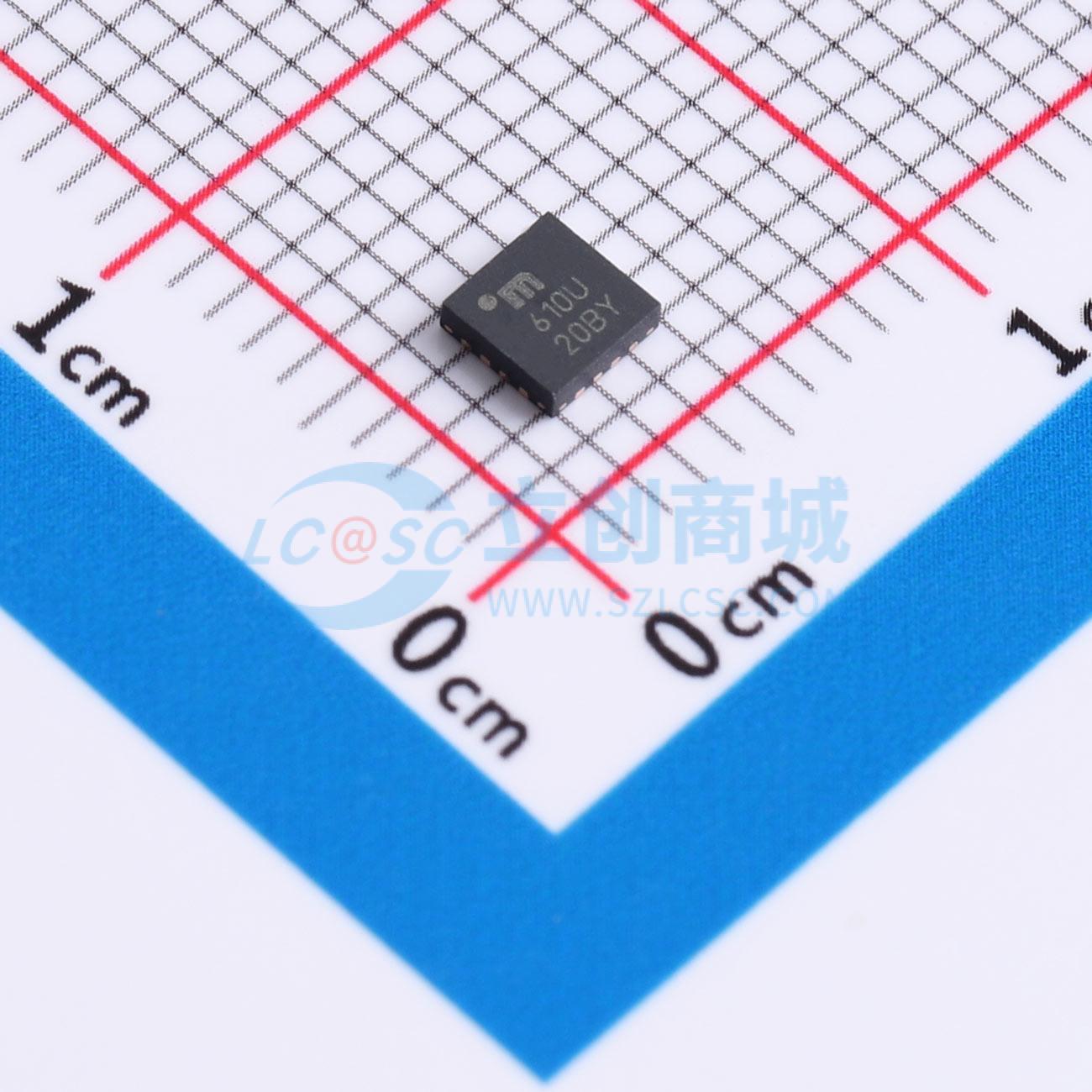

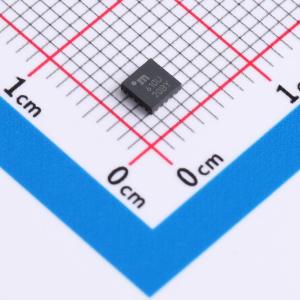

SY58610UMG
SY58610UMG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- SY58610UMG
- 商品编号
- C631835
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 管装
- 商品毛重
- 4.033333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.375V~2.625V；3V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
SY58610U 是一款2.5/3.3V高速全差分LVPECL 2:1多路复用器，能够处理高达2.5GHz的时钟信号和高达3.2Gbps的数据模式。SY58610U经过优化，可提供所选输入的缓冲输出，总抖动小于10ps。
差分输入包括Micrel独特的3引脚输入端接架构，该架构可以与LVPECL、LVDS或CML差分信号接口（AC或DC耦合），最小信号幅度为100mV（200mVpp），无需任何电平转换或在信号路径中使用端接电阻网络。对于AC耦合输入接口应用，提供了一个集成参考电压（VREF-AC）来偏置VT引脚。输出是800mV LVPECL，具有极快的上升/下降时间，保证小于130ps。
SY58610U的工作电源为2.5V ±5%或3.3V ±10%，并在整个工业温度范围（-40°C至+85°C）内得到保证。对于需要CML或LVDS输出的应用，请考虑Micrel的SY58609U和SY58611U，它们分别是具有400mV和325mV输出摆幅的2:1多路复用器。SY58610U属于Micrel的高速Precision Edge产品线。
商品特性
- 精密800mV LVPECL 2:1 MUX
- 在温度和电压范围内保证的AC性能：
- DC至>3.2Gbps吞吐量
- <370ps传播延迟（IN-to-Q）
- <130ps上升/下降时间
- 故障安全输入，防止输入无效时输出振荡
- 独特的专利MUX输入隔离设计，最小化相邻通道串扰
- 超低抖动设计
- <1psRMS周期到周期抖动
- <10ps总抖动
- <1psRMS随机抖动
- <10ps确定性抖动
- 高速LVPECL输出
- 2.5V ±5% 或 3.3V ±10% 电源操作
- 工业温度范围：-40°C 至 +85°C
- 提供16引脚（3mm x 3mm）QFN封装
应用领域
- 所有时钟分布的SONET
- 光纤通道时钟和数据分布
- 千兆以太网时钟和数据分布
- 后平面分布
