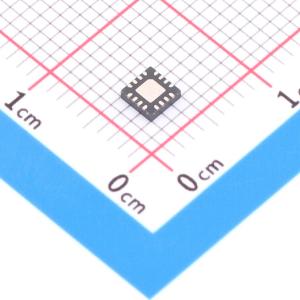

温馨提醒：图片仅供参考，商品以实物为准

SY89874AUMG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该设备可接受高速（622 MHz或更高）LVTTL、LVCMOS、CML、LVPECL、LVDS或HSTL时钟输入信号，并使用可编程分频比降低频率，以创建与输入时钟频率锁定的较低速度版本。在典型的622 MHz时钟系统中，可提供311 MHz、155 MHz、77 MHz或38 MHz的辅助时钟组件。差分输入缓冲器具有独特的内部终端设计，允许通过VT引脚访问终端网络，便于与不同逻辑标准接口。还包括一个VREF-AC参考，用于交流耦合应用
品牌名称: MICROCHIP(美国微芯)
商品型号: SY89874AUMG
商品编号: C631884
商品封装: QFN-16-EP(3x3)
包装方式: 管装
商品毛重: 0.118克(g)

商品参数

商品概述

这款低偏斜、低抖动器件可接收高速（622MHz 或更高）LVTTL、LVCMOS、CML、LVPECL、LVDS 或 HSTL 时钟输入信号，并使用可编程分频比降低频率，以创建与输入时钟频率锁定的低速版本。可用的分频比为 2、4、8 和 16，或直通模式。在典型的 622MHz 时钟系统中，这将提供 311MHz、155MHz、77MHz 或 38MHz 的辅助时钟分量。差分输入缓冲器具有独特的内部端接设计，允许通过 VT 引脚访问端接网络。此特性使该器件能够轻松与不同的逻辑标准接口。包含一个 VREF - AC 参考，用于交流耦合应用。 /RESET 输入可异步复位分频器。在直通功能（分频比为 1）中，/RESET 在下一个 IN 下降沿（/IN 上升沿）同步启用或禁用输出。使用输入范围更宽的 SY89874U 版本，以直流耦合低失调差分信号。

商品特性

集成可编程时钟分频器和 1:2 扇出缓冲器
保证在温度和电压变化时的交流性能：fMAX > 2.5GHz，tr/tf < 250ps，器件内偏斜 < 5ps
低抖动设计：总抖动 < 10psPP，周期对周期抖动 < 1psRMS
独特的输入端接和 VT 引脚，适用于直流耦合和交流耦合输入；支持 LVCMOS、LVTTL、CML、PECL、LVDS 和 HSTL
用于选择和复位的 TTL/CMOS 输入
100k EP 兼容的 LVPECL 输出
并行编程能力
可编程分频比为 1、2、4、8 和 16
低电压工作，2.5V 或 3.3V
输出禁用功能
工作温度范围为 -40℃ 至 +85℃
采用 16 引脚（3mm×3mm）QFN 封装

应用领域

SONET/SDH 线卡
转发器
高端多处理器传感器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	2.5GHz

	属性	参数值
	工作电压	2.375V~3.63V
	工作温度	-40℃~+85℃
