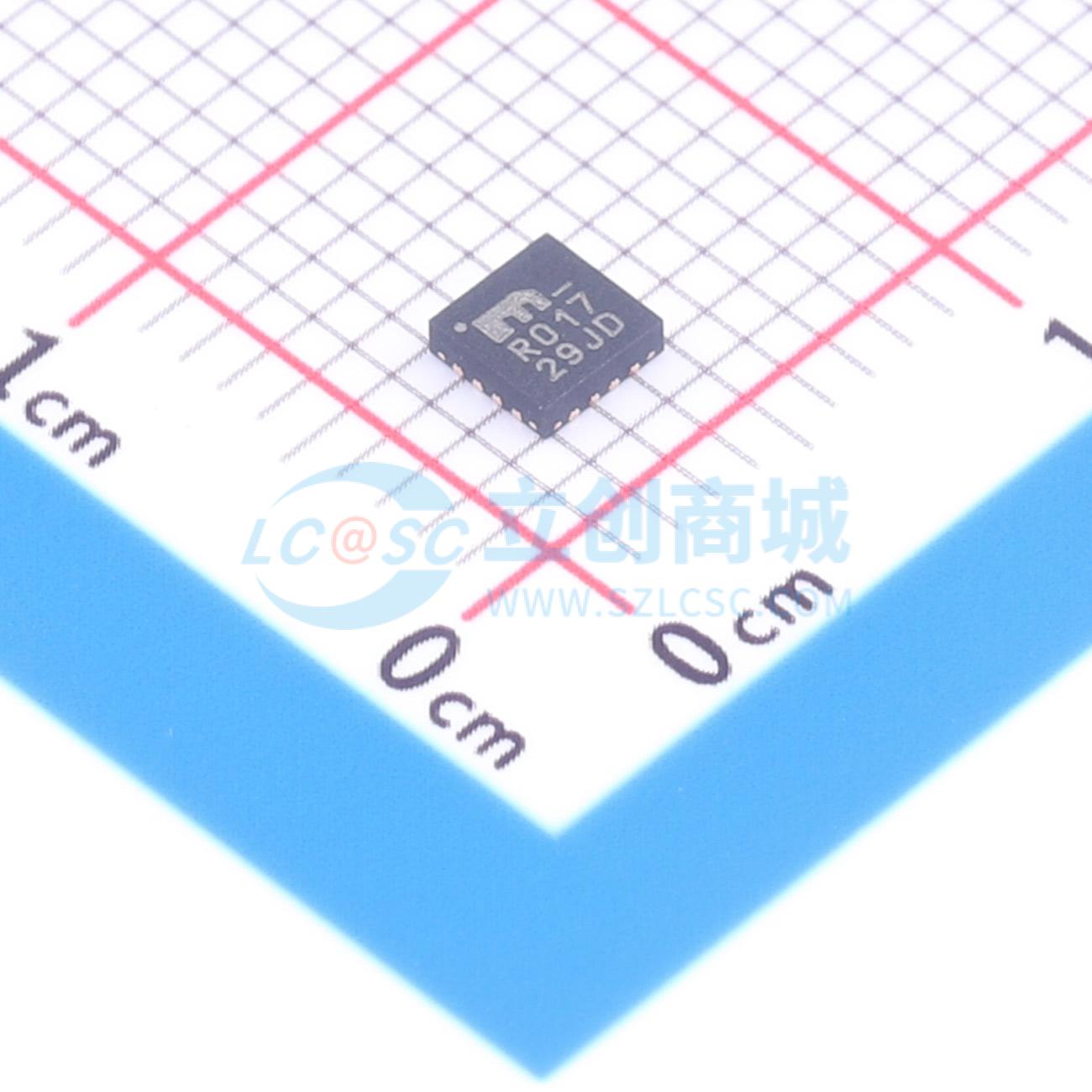

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 4.5GHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.375V~2.625V | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款全差分、低电压1.2V/1.8V/2.5V CML 2:1多路复用器，具备输入均衡功能。它能够处理高达4.5 GHz的时钟信号或最高6.4 Gbps的数据模式。 差分输入采用独特的3引脚输入端接架构，可与CML差分信号接口，信号路径中无需任何电平转换或端接电阻网络。差分输入还能接收交流耦合的LVPECL和LVDS信号。在9英寸、18英寸或27英寸的FR4传输线之前施加低至200 mV（400 mVPP）的输入电压。对于交流耦合输入接口应用，提供内部电压基准为VT引脚偏置。输出为CML，其上升/下降时间极快，保证小于80 ps。 它由2.5V±5%的核心电源和1.2V、1.8V或2.5V±5%的输出电源供电，在整个工业温度范围（-40℃至+85℃）内性能有保障。
商品特性
- 1.2V/1.8V/2.5V CML 2:1多路复用器
- 对9英寸、18英寸、27英寸的FR4进行均衡
- 保证在温度和电压变化时的交流性能：
- 直流至>6.4 Gbps吞吐量
- 直流至>4.5 GHz时钟吞吐量
- <280 ps传播延迟（输入到输出）
- <20 ps输入偏斜
- <80 ps上升/下降时间
- 超低抖动设计：1 psRMS周期抖动
- 高速CML输出
- 2.5V±5% VCC、1.2/1.8V/2.5V ±5% VCCO电源供电
- 工业温度范围：-40℃至+85℃
- 提供16引脚（3 mm×3 mm）QFN封装
应用领域
- 数据分配
- SONET时钟和数据分配
- 光纤通道时钟和数据分配
- 千兆以太网时钟和数据分配
