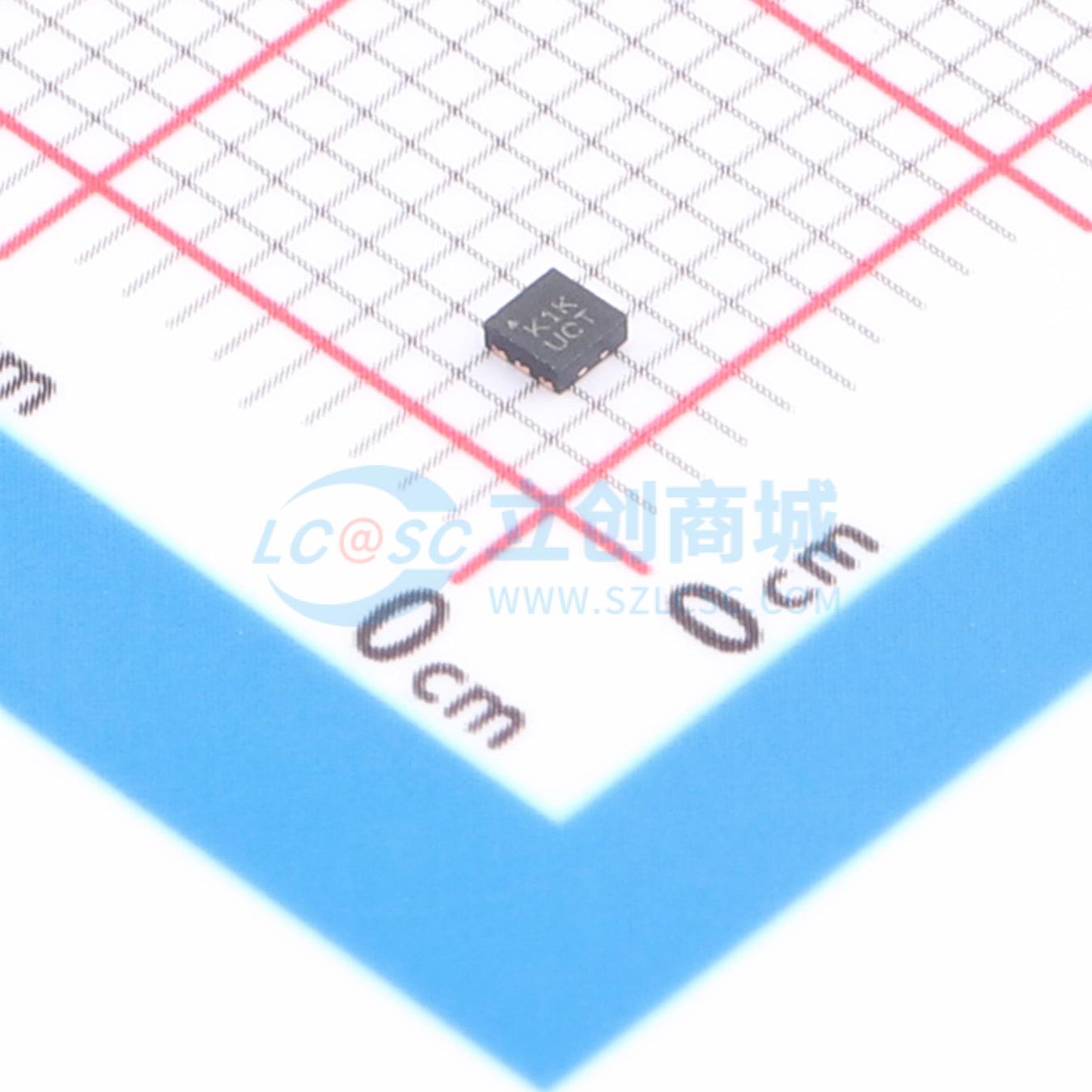

温馨提醒：图片仅供参考，商品以实物为准

MIC2097-1YMT-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 开关是独立的、限流的高端电源开关，适用于电源控制应用。这些开关适用于通用配电应用，如数字电视 (DTV)、打印机、机顶盒 (STB)、PC、PDA 和其他外围设备。限流开关具有固定的 0.5A / 0.9A 或电阻可编程输出电流限制。该系列还具有故障消隐功能，可消除由噪声引起的误过流情况。过流情况发生后，如果使能引脚保持激活状态，这些设备将自动重启。开关提供欠压、过温关断和输出故障状态报告。该系列还提供低电平有效或高电平有效的逻辑电平使能引脚。开关采用节省空间的 1.6mm x 1.6mm 薄型 MLF (TMLF) 封装。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC2097-1YMT-TR
商品编号: C621522
商品封装: TMLF-6
包装方式: 编带
商品毛重: 0.084克(g)

商品参数

商品概述

MIC2095/97/98/99系列开关是自包含的、限流的、高端电源开关，非常适合电源控制应用。这些开关适用于通用电源分配应用，如数字电视（DTV）、打印机、机顶盒（STB）、PC、PDA以及其他外设设备。

该系列限流开关具有固定的0.5A/0.9A或电阻可编程输出电流限制功能。该系列还具有故障屏蔽功能，以消除由噪声引起的错误过流状况。在发生过流状况后，如果使能引脚保持激活状态，这些设备会自动重启。MIC2097开关提供了一种独特的新型专利Kickstart功能，允许瞬时高电流浪涌达到次级电流限制（ILIMIT_2nd）。这对于需要高涌电流的负载充电非常有用，例如电容器。

MIC2095/97/98/99系列开关提供了欠压、过温关断和输出故障状态报告功能。该系列还提供了逻辑电平使能引脚，可以是低电平有效或高电平有效。

MIC2095/97/98/99系列采用节省空间的1.6mm x 1.6mm薄型MLF（TMLF）封装。

MIC2095：0.5A固定电流限制
MIC2098：0.9A固定电流限制
MIC2097/99：电阻可编程电流限制 – 0.1A至1.1A
MIC2097：针对高峰值电流负载的Kickstart功能
欠压锁定（UVLO）
软启动防止大电流涌入
故障后的自动输出
热保护
使能引脚为高电平有效或低电平有效
典型导通电阻170mΩ @ 5V
工作电压范围2.5V-5.5V

应用领域

数字电视（DTV）
机顶盒
PDA
打印机
USB/IEEE 1394电源分配
台式和笔记本电脑
游戏主机
USB键盘
泊位站

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	2.5V~5.5V
	导通电阻	170mΩ
	工作温度	-40℃~+125℃
