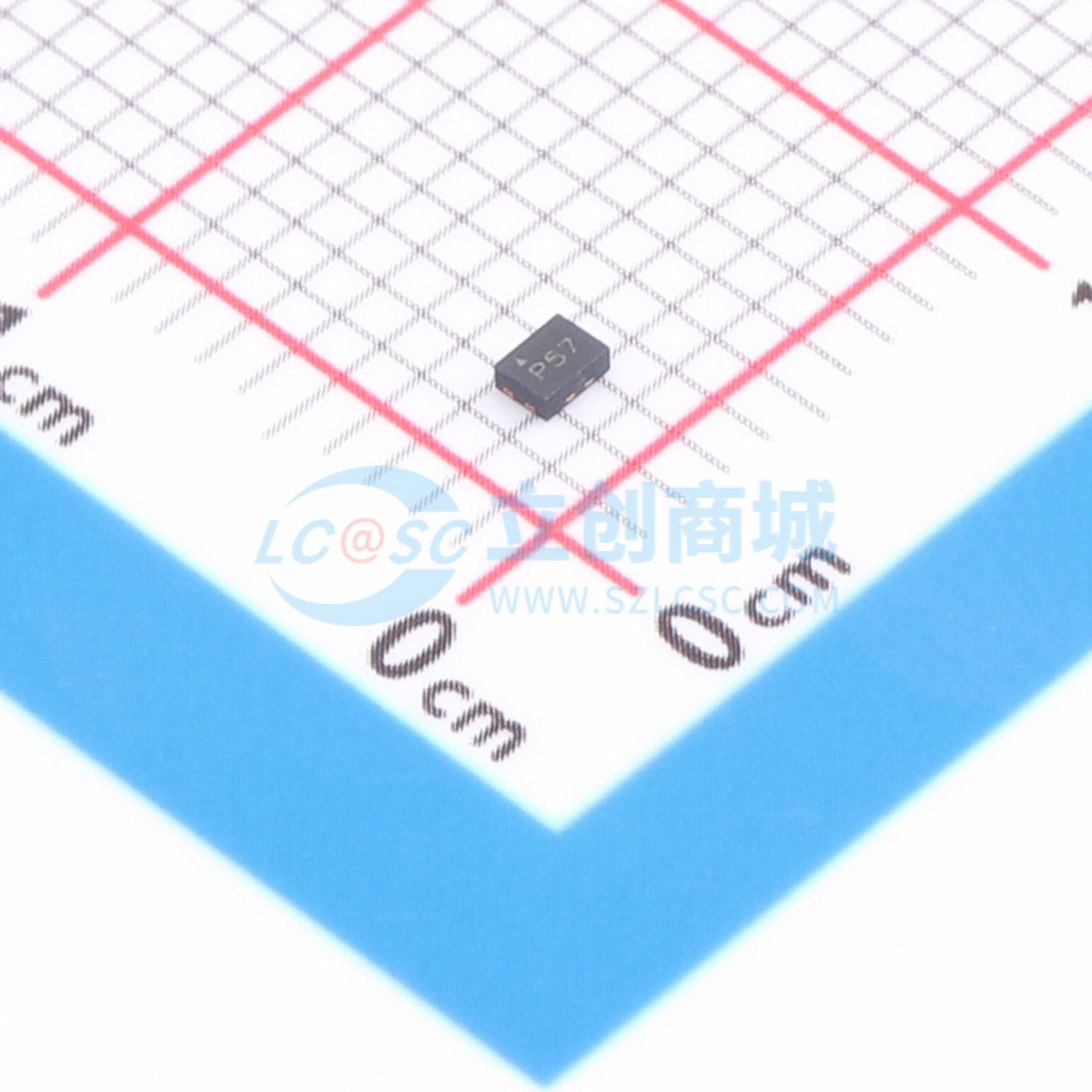

温馨提醒：图片仅供参考，商品以实物为准

MIC94063YMT-TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高侧负载开关设计用于1.7V至5.5V之间的操作。该器件包含一个低导通电阻P沟道MOSFET，可支持超过2A的连续电流。部分型号具有有源负载放电电路，确保主开关处于关断状态时，容性负载无电荷。部分型号具有快速开启功能，部分型号提供典型值为800μs的压摆率控制软启动开启，以防止浪涌电流干扰电源轨。使能输入上的有源下拉使开关默认处于关断状态，直到EN引脚被拉高。内置电平转换电路允许低电压逻辑信号切换较高电源电压，反之亦然。其工作电压范围适用于单节锂离子电池和2至3节镍氢/镍镉/碱性电池供电系统，以及所有5V应用。低工作电流2μA和低关断电流<1μA可最大限度延长电池寿命。
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC94063YMT-TR
商品编号: C622530
商品封装: UDFN-4-EP(1.2x1.6)
包装方式: 编带
商品毛重: 0.029克(g)

商品参数

商品概述

高边负载开关设计用于1.7V至5.5V之间的操作。这些设备包含一个低导通电阻的P沟道MOSFET，支持超过2A的连续电流。MIC94061和MIC94063具有主动负载放电电路，确保在主开关处于关闭状态时，电容性负载不保留任何电荷。

MIC94060-61具有快速开启功能，而MIC94062-63提供800 μs（典型值）的斜率控制软启动开启，以防止涌入电流对电源轨造成干扰。使能输入上的主动下拉保持MIC94060-63处于默认关闭状态，直到EN引脚被拉至高电平。内置的电平移位电路允许低电压逻辑信号切换较高的电源电压，反之亦然；高电平逻辑信号可以控制低电平电压。

工作电压范围使其适用于单节锂离子电池和2至3节镍氢/镍镉/碱性电池供电系统，以及所有5V应用。其2 μA的工作电流和小于1 μA的关断电流最大限度地延长了电池寿命。

商品特性

1.7V 至 5.5V 输入电压范围
2A 连续工作电流
77 mΩ（典型值）RDS(ON)
内置电平转换用于控制逻辑；可由1.5V逻辑操作
低2 μA 静态电流
软启动：MIC94062，MIC94063
微功耗关断 <1 μA
负载放电电路：MIC94061，MIC94063
节省空间的1.2 mm x 1.6 mm UDFN封装

应用领域

便携式应用中的负载开关 - 手机 - PDA - MP3 播放器数码相机 - 便携式仪器
电池切换电路
电平转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	1.7V~5.5V
	导通电阻	85mΩ
	工作温度	-40℃~+125℃
