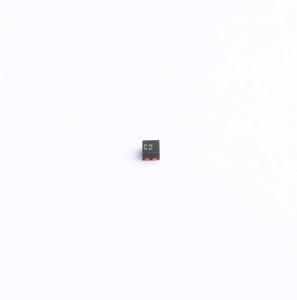

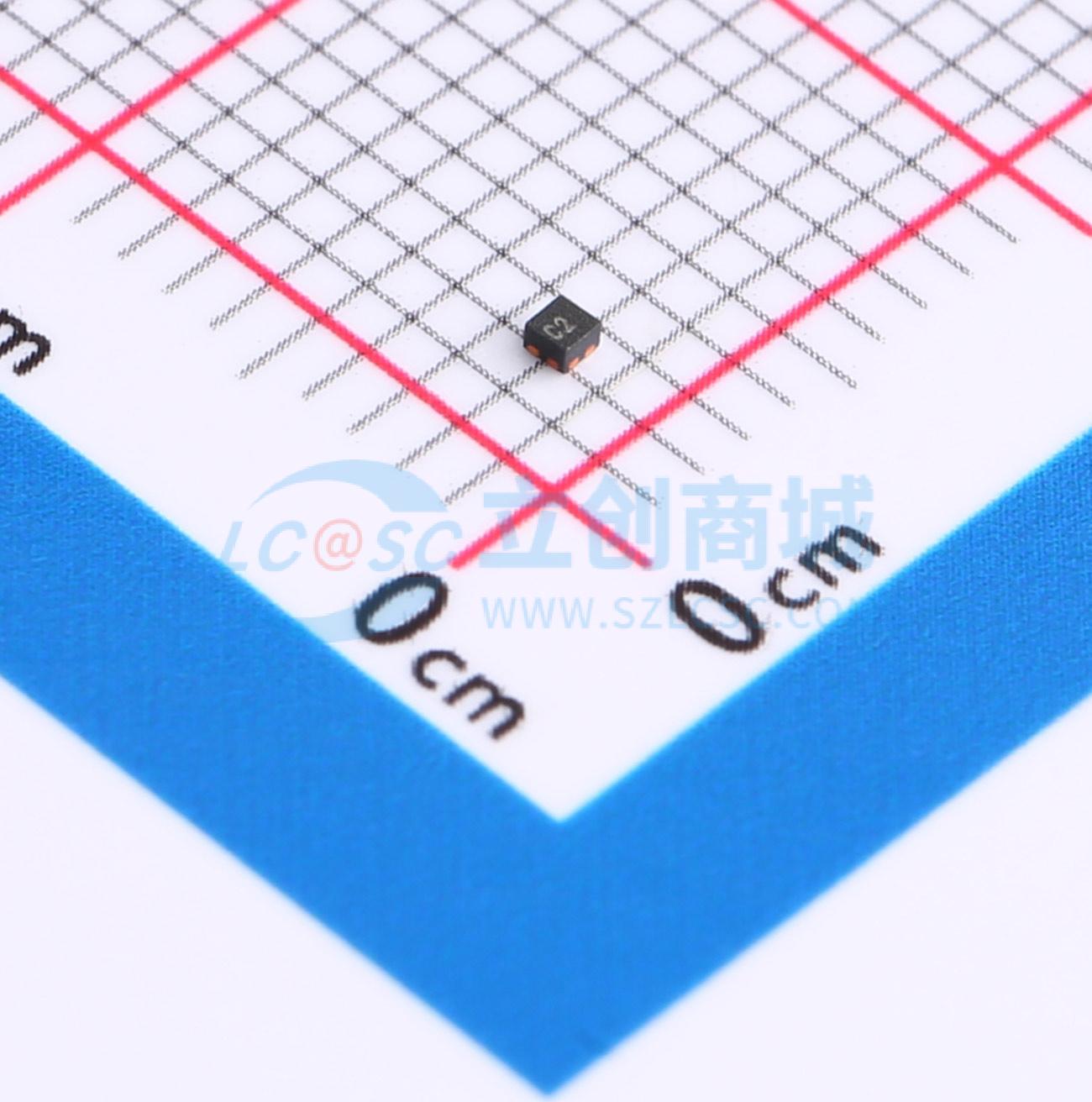

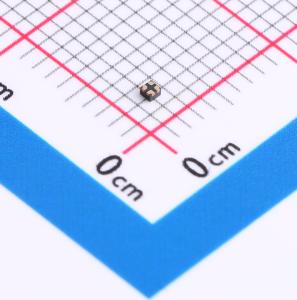

MIC94081YFT-TR

采用0.85 mm x 0.85 mm FTDFN封装的2A高端负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MIC94080/1/2/3/4/5 是一系列高端负载开关，设计用于 1.7V 至 5.5V 的输入电压。该负载开关的导通元件是一个内部导通电阻 RDS(ON) 为 67 mΩ 的 P 沟道 MOSFET，使器件能够支持高达 2A 的连续电流。此外，这款负载开关支持 1.5V 逻辑电平控制和关断功能，采用 0.85 mm x 0.85 mm 的 4 引脚 FTDFN 超小型封装
品牌名称: MICROCHIP(美国微芯)
商品型号: MIC94081YFT-TR
商品编号: C622541
商品封装: UDFN-4
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

MIC94080/1/2/3/4/5 系列是一款设计用于1.7V至5.5V输入电压范围的高边负载开关。负载开关的通路元件是一个内部67 mΩ RDS(ON) P沟道MOSFET，该器件支持高达2A的连续电流。此外，该负载开关支持1.5V逻辑电平控制和关断功能，并采用0.85 mm x 0.85 mm 4引脚FTDFN封装。

MIC94080和MIC94081具有快速开启功能。MIC94082和MIC94083提供800 μs斜率控制软启动开启，而MIC94084和MIC94085则提供120 μs斜率控制软启动开启。软启动功能旨在防止涌入电流导致输入电源电压下降。

MIC94081、MIC94083和MIC94085具有主动负载放电电路，在开关禁用时会切换一个250Ω的负载以自动放电容性负载。

使能输入上的主动下拉功能使MIC94080/1/2/3/4/5保持默认关闭状态，直到使能引脚被拉高到1.25V以上。内部电平转换电路允许低电压逻辑信号切换较高的电源电压。使能电压可以高达5.5V，且不受输入电压限制。

MIC94080/1/2/3/4/5的工作电压范围使其非常适合锂离子电池和镍氢/镍镉/碱性电池供电系统，以及非电池供电的应用。这些器件提供了低静态电流和低关断电流，以最大限度地延长电池寿命。

应用领域

手机
便携式导航设备(PND)
个人媒体播放器(PMP)
超移动PC
便携式仪器
其他便携式应用
PDA
GPS模块
工业和数据通信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	2A
	工作电压	1.7V~5.5V
	导通电阻	67mΩ
	工作温度	-40℃~+125℃
